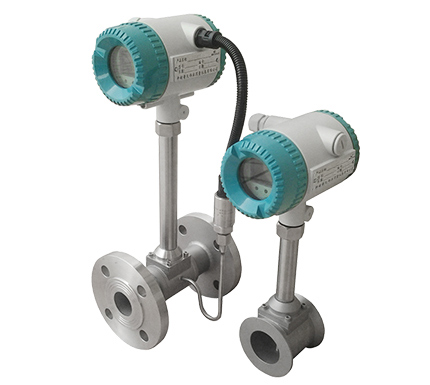

液体用进口涡街流量计
品牌：美国威盾VTON
液体用进口涡街流量计产品简介 / INTRODUCTION
法兰连接式涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。该仪表采用的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了的传感器封装技术和防护措施，保证了产品的可靠性。
液体用进口涡街流量计产品优点 / PRODUCT ADVANTAGES
1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠；
2、安装简单，维护十分方便；
3、检测传感器不直接接触被测介质，性能稳定，寿命长；
4、输出是与流量成正比的脉冲信号，无零点飘移，精度高；
5、测量范围宽，量程比可达1：10；
6、压力损失较小，运行费用低，更具节能意义；
7、在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数；
8、应用范围广，蒸汽（饱和蒸蒸汽），气体（空气、yang气、氮气、mei气、天燃气、气体、qing气、液化shiyou气、过yang化qing、烟道气、甲wan、丁wan、lvqi、燃气、zhao气、二yang化碳、氮气、乙que、guangqi、yang气、压缩空气、ya气、甲ben、苯、二甲ben、硫化qing、二yang化硫、an气）、蒸汽、液体和shui等）、液体（shui、高温shui、油、食品液、化学液等）、液体，气体的流量均可测量。
液体用进口涡街流量计技术参数 / TECHNICAL PARAMETERS
|
测量介质 |
液体、油品，气体、饱和蒸汽、过热蒸汽 |
|
精度等级 |
液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5% |
|
工作压力 |
1.6MPa，2.5MPa，4.0MPa，6.4MPa |
|
介质温度 |
普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃ |
|
输出信号 |
三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA |
|
工作环境 |
-35℃～+60℃，湿度≤95%RH |
|
工作电源 |
DC12V；DC24V |
|
壳体材料 |
碳钢、不锈钢 |
|
防爆类型 |
本安型 ExibIICT6 |
液体用进口涡街流量计产品如何选型 / HOW TO SELECT PRODUCTSS
1、测量介质：涡街流量计是一种速度式流量计，它的原理，决定了它的测量介质类型，可以是液体，也可以是气体或蒸汽。目前，jue大多数工业场合，比如氮气，压缩空气，蒸汽，导热油等，多是采用的法兰连接式涡街流量计来测量；
2、 管道口径：法兰连接式涡街流量计按照安装方式的不同，可以分管道式和插入式安装。对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。如果需要更大的口径的话，可以选择插入式安装，常规口径范围大可以到达DN2000，DN2000以上口径则按照协议供货；
3、 测量精度：法兰连接式涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。管道式的涡街流量计，如果是测液体的话，测量精度可以达到1.0级，测气体的话，精度可以达到1.5级。如果是插入式的涡街流量计，精度可以达到1.5级和2.5级；
4、 介质温度：通常来说，分为三个范围，分为常温，中温和高温。温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～320℃(高温)。如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量；
5、 公称压力：主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)；
6、 供电电源：按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电；
7、 输出信号：按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。
液体用进口涡街流量计应用领域 / APPLICATION FIELD
法兰连接式涡街流量计适用于：shiyou、化工、冶金、机械、食品、造纸、yiyao，以及城市管道供热、供shui、mei气等行业的各种低粘稠度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
安装注意事项 / INSTALLATION PRECAUTI
涡街无机械可动部件，体积小，耐腐蚀，性能稳定，可直接显示介质的工作压力、温度、流量以及标准状态下的气量，量程范围宽，计量误差小等优点，现已广泛用于油气井的生产计量和天ran气的销售计量中。在多年来的现场应用中，我们认为该流量计适合于较为干净的干气计量，渐成为中小用气计量的计量仪表。要保证流量计计量准确，减少计量误差，请注意：
1、选型合理：勿使实际小流量QVmin低于所选通径流量计流量范围下限。
2、安装正确：涡街流量计上游的应有至少10D长度的计量直管段。直管段内壁应光滑、更不能有台阶，磨平连接法兰的焊缝，法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明：一切不合理的安装，都将导致流量计计量值偏低。
3、远离震荡源，或在流量计上、下游安装支墩，以避免管线震动的影响。避免强磁场对流量计芯片的干扰。
4、气质相对干净：尤其不能出现液气两相流;气质较脏时，应即时清洗流量计。
5、减少气流脉动的影响：可在流量计前安装缓冲罐，或者加长流量计上游的计量直管段长度。
6、及时对流量计进行计量检定，确保量值准确可靠。
