CGF-165W船用CCS船检反射磁罗经

CGF-165W船用CCS船检反射磁罗经

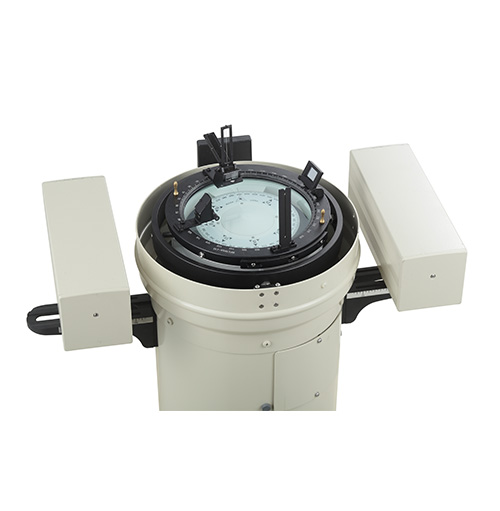

CGF-165W反射磁罗经
   我公司全新开发的反射磁罗经，样式美观大方，反射度盘清楚明亮。性能完全符合CCS和IMO等相关导航设备的标准和要求。磁罗经采用新一代的指向磁钢和校正磁钢，能大幅度提高磁罗经和传感器的精度。

主要技术数据：
项   目
数   据
      刻度盘直径                    Φ165毫米
      刻度盘分度                 0°～360°每格1°
      使用温度                     -25℃~+60℃
      指向误差(H=35μT，T=20±3℃)     ≤0.5°
      半周期(H=35μT，T=20±3℃)        ≥8.62 S
      摩擦误差(H=35μT，T=20±3℃)      ≤0.09°
      主半圆自差校正能量                1°～45°
      次半圆自差校正能量         1°～6°(磁倾角Q=45°)
      象限自差校正能量                  0.5°～10°
      倾斜自差校正能量                  －75～＋75μT
      镜筒伸缩范围                      ±100mm
      度盘映像放大率              ≈1.5倍（原度盘分度）
      照明电源                    AC 110-220V，DC 24V
      外形尺寸                720×420×1330mm（镜筒长度不算）
      安装孔尺寸                      孔距442  孔径Φ46
      总重量                              60kg
