IP65户外防水放腐蚀不锈钢汇流箱
光伏发电系统中，为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性，一般需要在光伏组件与逆变器之间增加汇流装置。
光伏汇流箱除了具有光伏汇流的功能外，同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完善的保护功能。
邦照公司生产的光伏汇流箱具备了以上各种功能要求，与光伏并网、离网型逆变器配套使用可组成一套完善的光伏发电系统解决方案。
选择光伏汇流箱时，用户可以根据后端逆变器的输入电压范围、输出功率大小，把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流，然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。

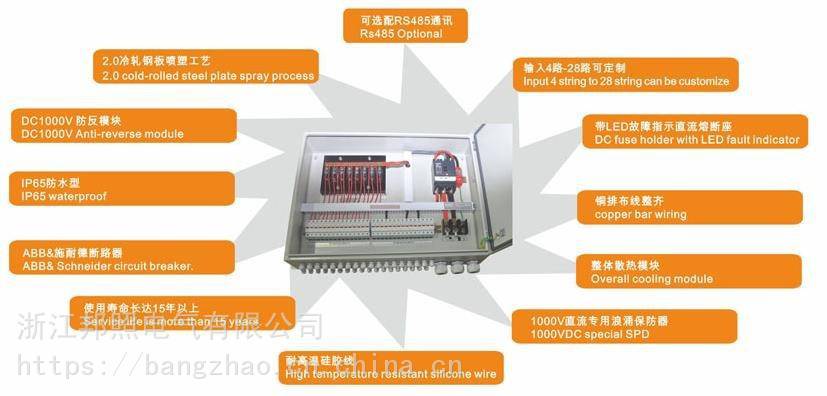

主要特点：
l 可接入28路光伏电池串列，单路输入阵列额定电流为5A可到20A；
l 总输出可承受电流为350A，电压为1000VDC；
l 单路光伏阵列加入高压熔断器保护、防反保护
l PV光伏接头输入，接线安全方便
l 光伏高压防雷器保护；
l 光伏高压断路器控制输出；
l 满足室外安装要求，防护等级IP65；
技术参数（常规）

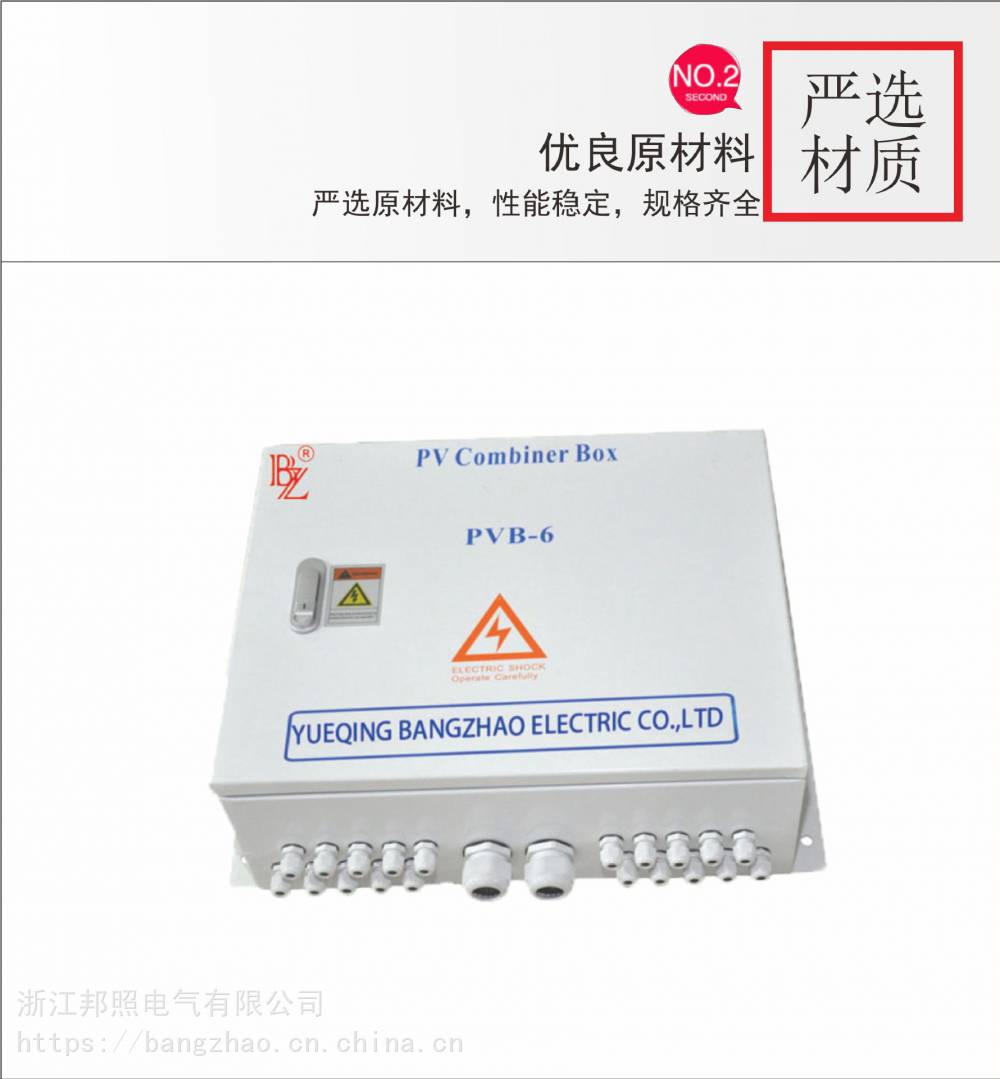

型号名称 | PVB-6 |
输入参数 | |
输入光伏组件路数 | 6路 |
单路阵列额定电流 | 10A/15A |
输入过流熔断器 | 15A |
输入电压范围 | 200V~900V |
输出参数 | |
输出路数 | 1路 |
输出额定电流 | 60A/90A |
输出电压 | 直流1000V |
总输出直流断路器 | 有 |
总输出正、负线径尺寸 | PG21 |
其他参数 | |
防护等级 | IP65 |
温度范围 | -25℃ ～ +60℃ |
| 冷轧钢板
| |
积（深mm X 宽mm X 高mm） | 250mm×290mm×130mm |
冷却方式 | 自然冷却 |
防雷保护 | 有 |
注：4路-28路可按要求定制和OEM
