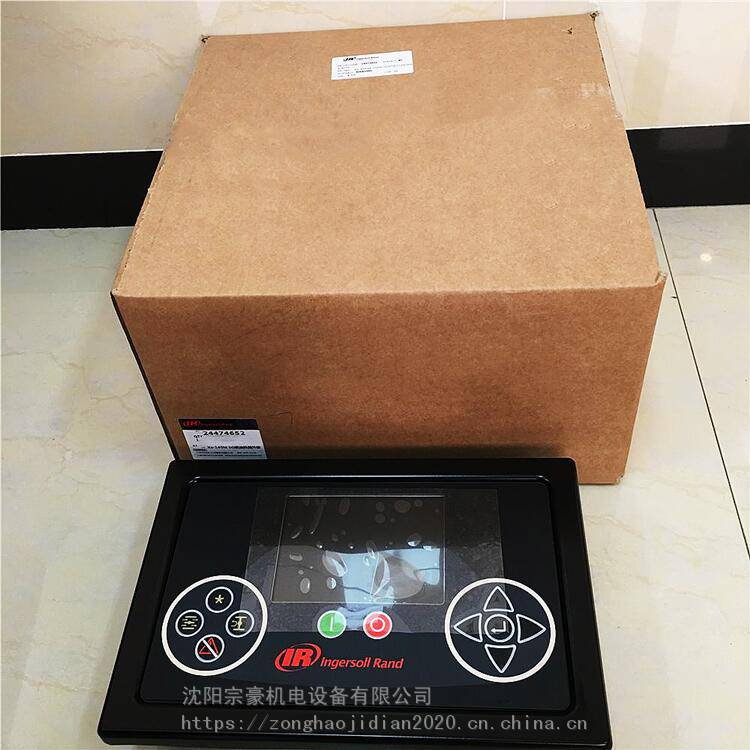

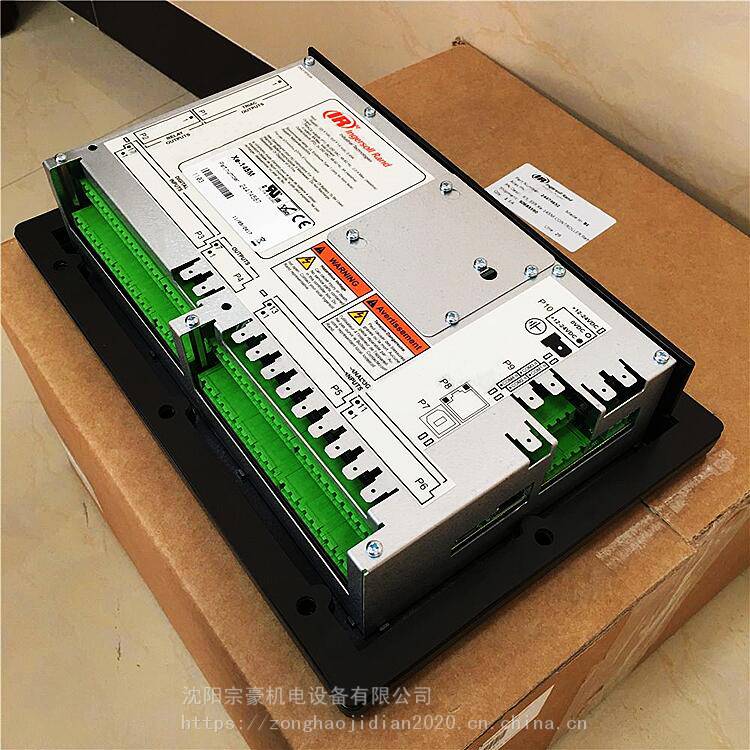

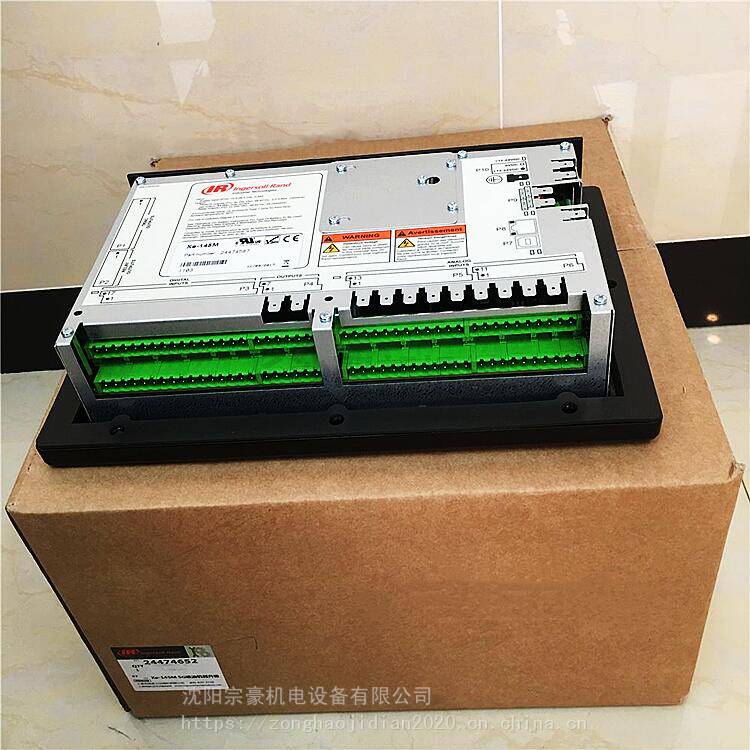

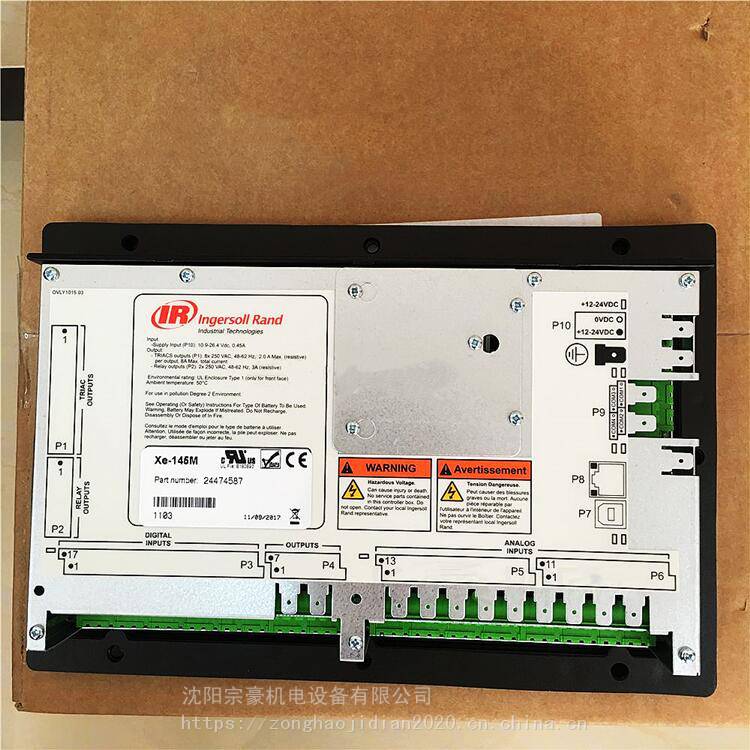

英格索兰Xe-145MSG喷油机器升级控制器24474652

英格索兰空压机Xe-145M SG喷油机器升级控制器24474652 ，外观有着人性化的设计，其内部系统有汉语，英语等多种语言可供选择，启动方式有本地启动以及远程启动，工作模式有ON/Off模式，Moudlation调节模式以及Auto Star/stop自动启停模式。

螺杆空压机控制器控制过程

螺杆空压机控制器控制过程，单机操作

　　①按开端键开端:
　　操控器通电后，将进行5秒钟的自检，按下发动键无法发动空按键。自检完成后，按开端键发动主机。主机的起动进程如下:端子18闭合，电源供应给KM2，端子17闭合，电源供应给KM3，主机的起动操作开端，定时开端，当起动视点推迟时刻抵达时，输出端子17翻开，电源损失给KM3，输出端子16闭合，电源供应给KM 1，主机以视点形式运转(KM1和KM3互锁)
　　(2)、主动操作操控:
　　主机视点操作后，开端计时。当加载推迟时刻结束时，假如体系检测到供气压力小于卸载压力，终端15封闭，加载阀通电，空印刷机开端加载和操作，开端向储气罐供气。当体系检测到供气压力高于设定的卸载压力值时，15号断路器断开，加载电磁阀断电，空 press 空在负载下运转。并开端累计空负荷运转时刻，空按空负荷运转，供气压力下降。假如体系在空负载推迟时刻内检测到压力低于设定的负载进口压力值，则终端15封闭，负载阀通电，并且空按钮再次切换到负载操作。假如空负载运转时刻超越设定空负载推迟时刻，则端子16断开，端子18断开，角接触器和主接触器断电，将空压机切换到空长时刻停机，并且在空汽车停机太长时刻后，当体系检测到供气压力低于负载压力，并且空压机被答应重新发动时，操控器主动重新发动/
　　(3)主动状况下的手动装卸
　　在主动状况下，设备处于卸载状况，按下加载和卸载键进行加载。假如压力高于设定的卸载压力值，装载电磁阀将在点动后回来卸载状况。假如压力低于设定的卸载压力值，加载电磁阀通电，直到供气压力大于卸载压力值，然后回来卸载状况。当设备处于加载操作状况时，假如供气压力大于设定的加载压力值，按下加载和卸载键卸载空键。假如压力高于卸载压力，加载电磁阀将断电，直到供气压力小于加载压力值，然后加载电磁阀将通电，空按下将转到加载操作状况。在主动操作进程中，假如压力低于加载压力，此时按下卸载键，不能卸载空键进行操作。
　　(4)、正常停机时刻:
　　按下中止键，加载电磁阀，使其断电。推迟(中止推迟)后，主接触器断电，角接触器断电，主机和电扇电机中止运转。
　　(5)、避免频频发动操控
　　按下中止键中止机器，空假如机器中止时刻过长且机器无法中止，电机无法立即发动，需求推迟一段时刻(重启推迟)，然后空按下才能重启。
　　(2)长途主动操控(起止形式:长途;加载办法:主动)
　　长途主动操控与本地主动操控相同，除了设备的发动和中止能够经过长途开关的点动来封闭和翻开，并且操控完成。
　　(3)本地手动操控(启停形式:本地;加载办法:手动)
　　启停操控与主动操控相同，只是设备在发动后处于卸载操作。按下加载和卸载键，将加载空键。当供气压力大于卸载压力时，设备将主动卸载。假如未按下装载和卸载键，设备将被卸载，直到空车辆中止太长时刻。卸载进程中，按下增加和卸载键进行加载;在加载进程中，按增加和卸载键卸载。
　　2.网络操控
　　(1)当操控器联网通讯设置为“计算机”时，它将是从机，并根据MODBUS协议与上位机通讯。
　　(2)当操控器的通讯设置为“联动”时，能够实现操控器与操控器之间的联网，但主机只能是设备代码为01的空压机。
　　3.电扇运转
　　当排气温度高于电扇发动温度时，操控器发动电扇运转，当排气温度低于电扇中止温度时，电扇电机中止运转。
