全自动钢筋笼绕筋机钢筋笼盘丝机-宇众

一、设备简介

1.宇众全自动钢筋笼绕筋机，可加工主筋直筋Φ40mm的螺纹钢，适用于高层建筑、高速公路、高速铁路、大型桥梁等

工程混凝土结构内主骨架钢筋笼的加工生产。钢筋笼主筋根数、发动机转数、筋笼缠绕筋间距均可调节；整机采取拆

装组合式，设计科学合理，加工速度快，精度高。

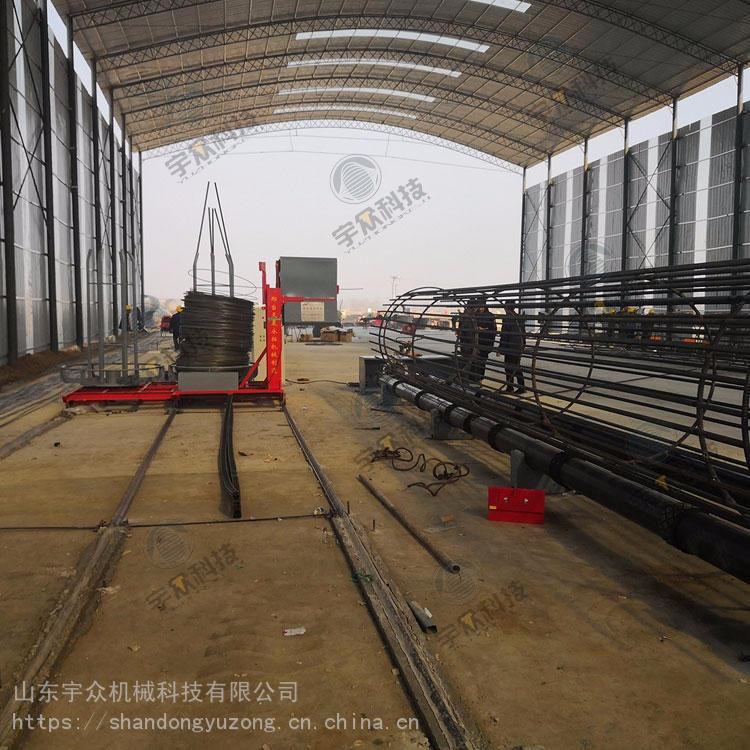

2.YZ-RJ-3000全自动钢筋笼绕筋机工作原理：

采用摩擦传动原理---即钢筋笼平置于2组橡胶动力托辊之间转动，小车载着线材平行于主机匀速行进，产生螺旋状绕

筋，过程中施焊(亦可缠绕后施焊或绑扎)直至完成生产全过程。根据施工要求，首先调整钢筋笼绕筋机两滚筒间距离，

将钢筋笼的主筋架预制好吊装到钢筋笼绕筋机两滚筒之间，通过穿过矫直器将盘筋穿入钢筋笼，把盘筋（绕筋）端头

先焊接在一根主筋上，然后通过固定旋转及移动旋转盘转动把绕筋缠绕在主筋上，同时进行焊接，从而形成钢筋笼。

3.全自动钢筋笼绕筋机结构：

（1） 小车行走驱动机构

（2） 行走导轨

（3） 电控柜

（4） 分料系统

（5） 旋转驱动机构

（6） 箍筋矫直系统

（7） 绕筋放线架

二、设备优势：

1.该设备由PLC工控控制，内置程序，操作简单。

2.绕筋间距无极可调，调直速度、行走速度、旋转速度 均由频器控制，速度可根据钢筋笼的规格、工人的熟练程度任

意调节。
3.具有参数自动存储功能，可存储数百种规格的钢筋笼参数。
4.设备具有远距离遥控功能，专门定制工业遥控器，配备信号增强天线，控制灵活方便。
5.滚筒采用一级无缝钢管壁厚耐磨，大大增加了设备的使用寿命。
6.调直机构角度可调节，适用范围广。
7.放线架由实心圆钢，和厚度10mm的钢板加工而成，结构扎实，可放整捆钢筋。

三、设备参数
