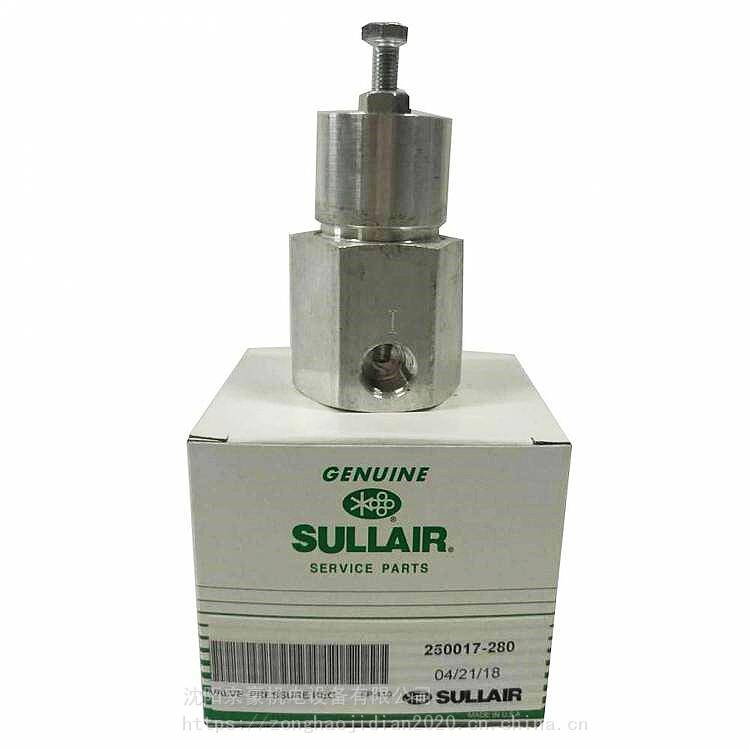

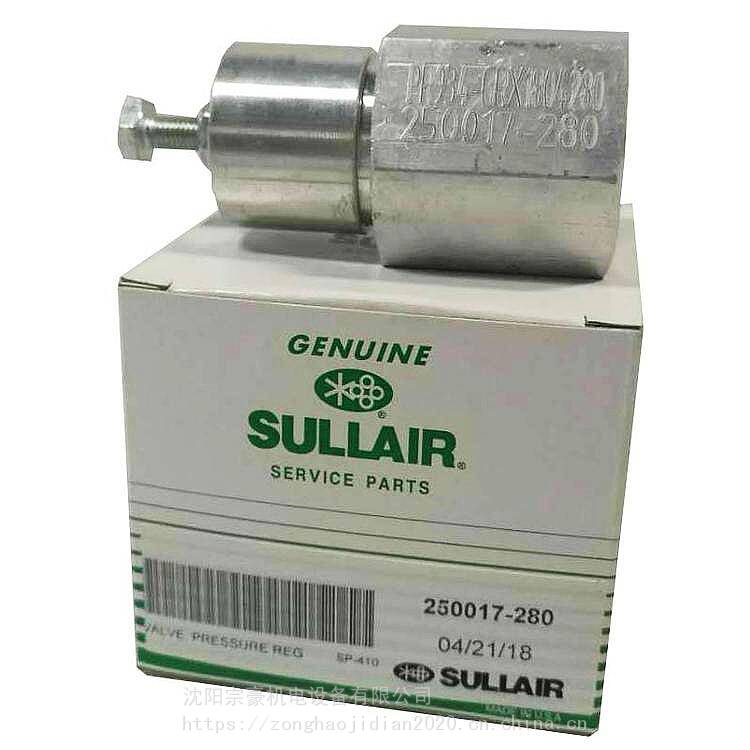

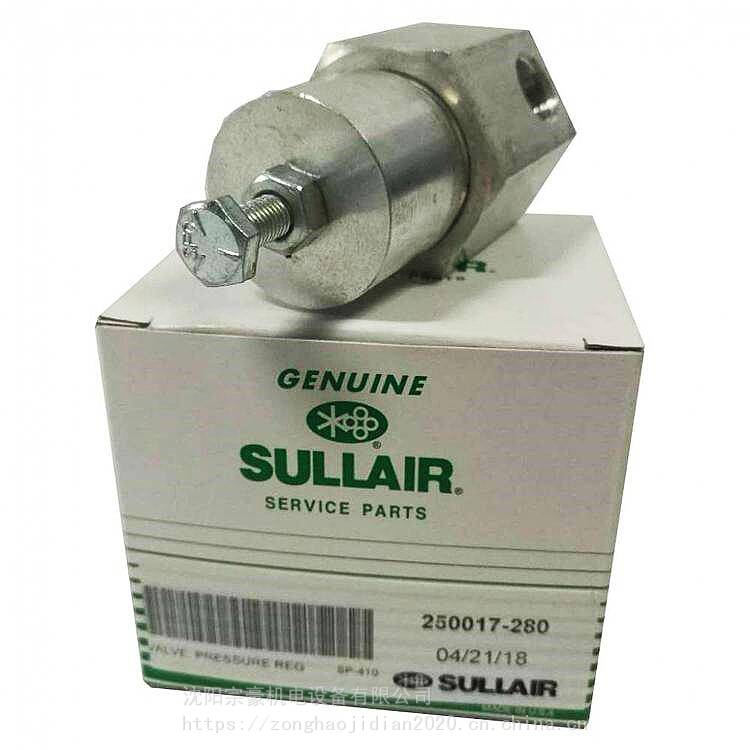

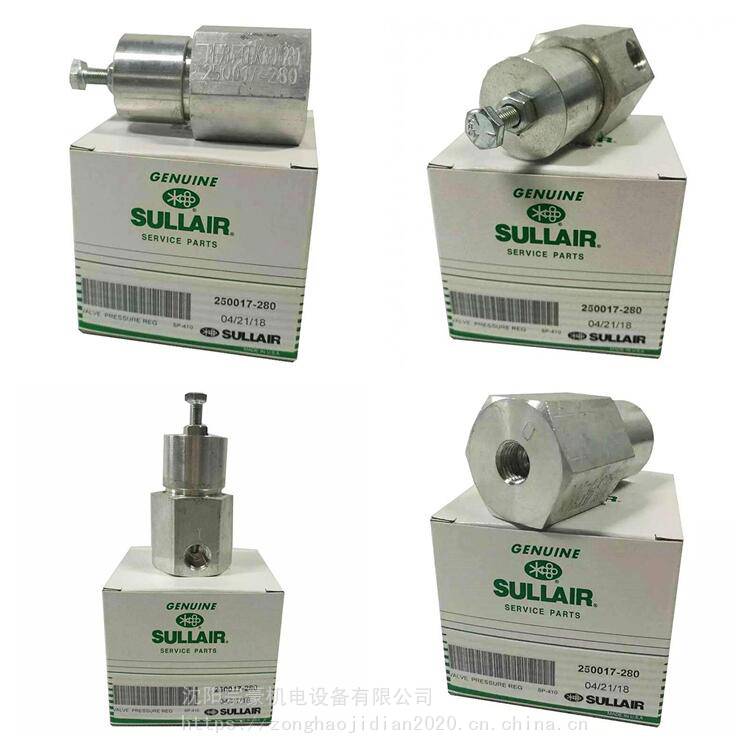

产品名称:寿力减压阀、寿力调压阀、寿力气压调节阀
产品型号:250017-280
适用机型:寿力螺杆空压机LS10/LS16
品牌:寿力/SULLAIR
用途:压力调节
外型尺寸:8*8*7
净重:0.22kg
寿力气压调节阀的作用:
寿力调压阀又称压力调节器,是空压机气控系统的重要元件之一。压力调节器的主要功能是调节空压机进气阀的阀片开度,改变空压机进气量从而达成调节压缩空气压力的作用,另一项功能是调节螺旋阀的开度,旁通部分压缩空气至压缩主机进气端,实现调节压力的目标。压力调节器的动作值可通过调节阀体底部的螺栓深浅加以改变。
压力调节器 传递压力信号到进气阀,根据用气需要控制进气量。
寿力气压调节阀压力范围调节:
1、 取下压力调节开关的盖子;
2、 通过压力范围调节螺钉,选定运行压力。逆时针旋转减少设定值。
寿力气压调节阀的压差调节:
压差是运行压力与小运行压力之间的差值,一般设定为 10 psig(0.7bar)。
1、通过压差调节螺钉设定运行压力,逆时针旋转增加压差;
2、压力调节开关调整好后,还要调压力调节器,确定开始气量调节的压力。在所举的例子中,这个压力是118 psig(8.2bar)。松开压力调节器底部的锁紧螺母后,顺时针旋转调节螺钉,增大设定值,逆时针旋转,减少设定值;
3、关上供气阀,当管线压力达到118 psig(8.2bar)时。压力调节器应将控制气送入进气阀,减少进气阀的开度。如果管线压力继续上升或进气阀不动作,按第2步进行调整。调整好以后,管线压力应在118 psig(8.2bar)左右,而进气处应有1.00in.Hg(2.54cm)的真空度;
4、仍然不要打开供气阀,让管线压力继续上升,当管线压力达到125 psig(8.6bar)时,进气阀应完全关闭。进气处的真空度大约为25.00(63.5cmHg)in.Hg。机组开始卸载;
5、打开供气阀,让管线压力降到115 psig(7.9bar)检查机组是否开始加载运行。反复加载、卸载几次,检查所设定的压力是否正确。应在125 psig(8.6bar)卸载,然后检查卸载时的油气分离罐压力。停机, 打开压力调节开关的盖子,取出任一根连接触点的导线,用绝缘胶布包好。为获取正确读数,管线应保持80 psig(5.5bar)压力。
