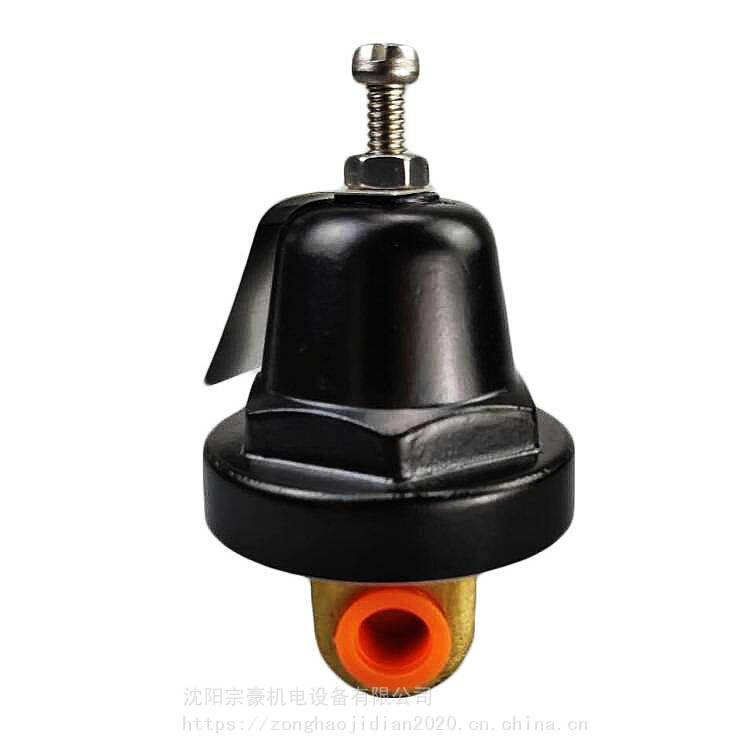

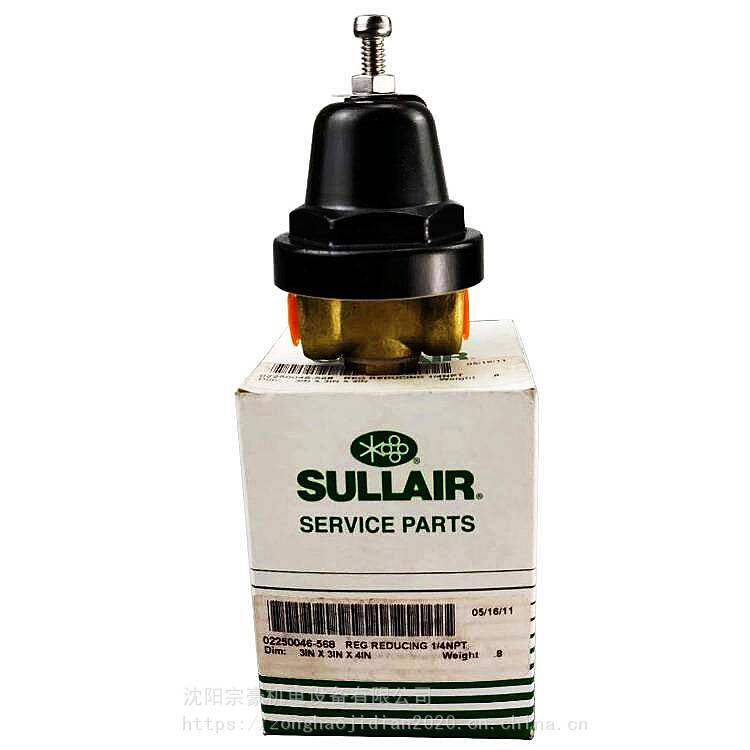

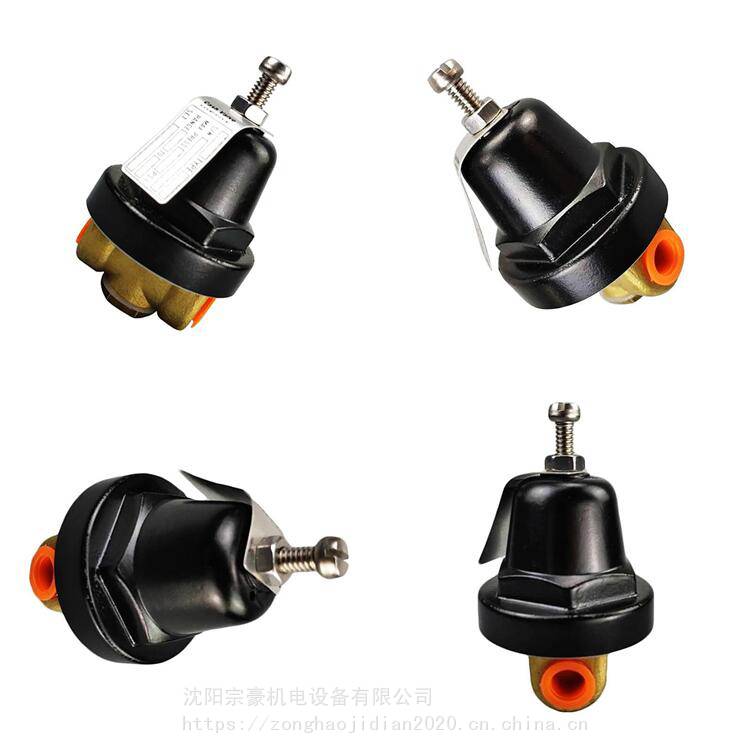

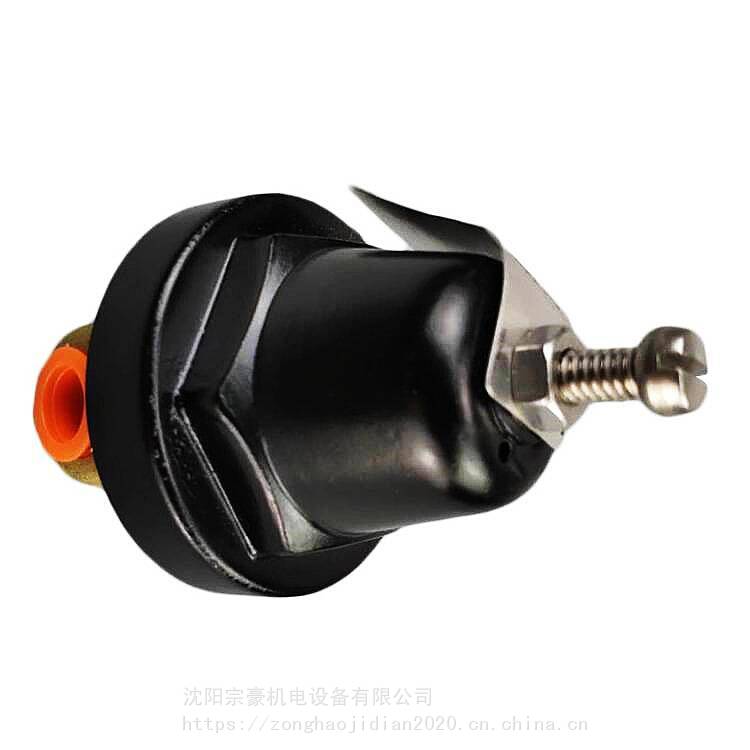

产品名称:寿力调压阀、寿力压力调节阀
产品型号:02250046-568
适用机型:寿力螺杆空压机LS12-50
品牌:寿力/SULLAIR
用途:压力调节
一、寿力调压阀的作用:
寿力调压阀是安装在控制气体管道上,其阀芯可在阀体内移动,接受调节控制单元输出的控制信号,借助动力改变压缩空气的流通面积来控制压缩空气的流量,以达到调节气体压力的目的。(亦称速度效应 。前者损坏形式是与流线有一定关系的冲刷痕迹,后者则是海绵状孔洞。寿力调压阀的阀芯和阀座都是精心设计的,可使气流压力和速度分布均匀,能吸收气流的能量,减少气蚀的形成,使调压阀长效无故障运行。
二、寿力调压阀分析与排除:
症 状 可能原因 排 除 方 法
压缩机无法 调压阀失灵 调整调压阀
达到供气压力 调压阀损坏 检查膜片,如果损坏,更换
管线压力高于卸载压力设置值 调压阀损坏 检查隔膜,如损坏,更换
排气压力(罐压)P1过高 调压阀失效 检查调压阀
三、寿力调压阀的维护:
一般只需更换挡圈、隔膜和密封垫。
维护工作可按以下步骤进行:
1、拧锁紧螺母,逆时针转动调节螺钉,直到弹簧松弛;
2、取出弹簧座,弹簧和隔膜组件;
3、取出密封垫和挡圈;
4、松开阀盘上的螺母,取出阀盘,隔膜和螺栓等;
5、换上新的挡圈,隔膜和密封垫;
6、重新组装调压阀
