线绕电阻器是用康铜、锰铜或镍络合金丝在陶瓷骨架上而制成的一种电阻器,表面有保护漆或玻璃釉。
优点:噪声小,不存在电流噪声和非线性。温度系数小,稳定性好,精度可达到0.5%—0.05%,可用于高频
缺点:高频特性差

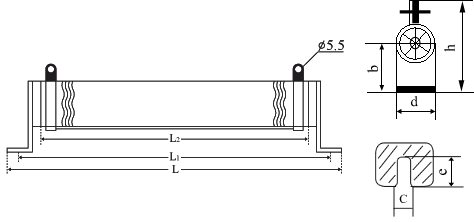

线绕电阻器是用电阻丝绕在绝缘骨架上再经过绝缘封装处理而成的一类电阻器,如图所示,电阻丝一般采用一定电阻率的镍铬、锰铜等合金制成,绝缘骨架一般采用陶瓷、塑料、涂覆绝缘层的金属骨架。具有温度系数小,精度较高的特点。
产品功率(W) |
规格尺寸(mm) |
产品重量(kg) |
20W |
20*50 |
0.1 |
30W |
20*70 |
0.12 |
40W |
20*90 |
0.13 |
50W |
28*90 |
0.15 |
100W |
28*170 |
0.2 |
150W |
28*200 |
0.25 |
200W |
40*200 28*267 |
0.6 |
300W |
40*267 |
0.6 |
400W |
40*330 |
0.8 |
500W |
50*330 |
1.2 |
