尤尼科LBY-2A顶板离层仪 岩层位移监测仪 多点位移计

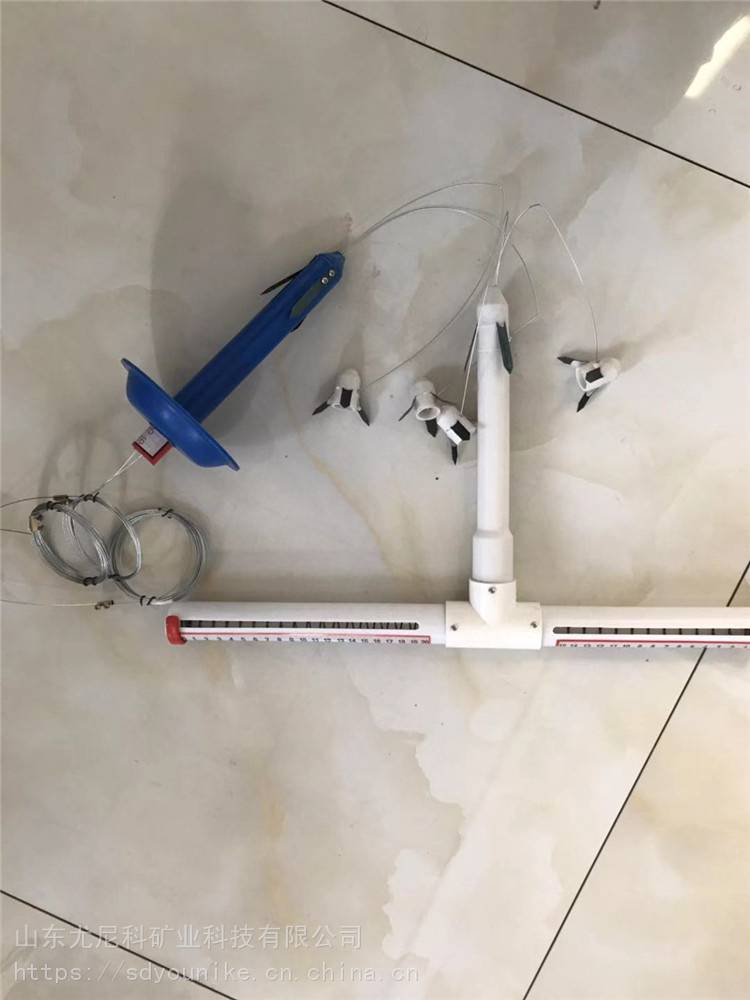

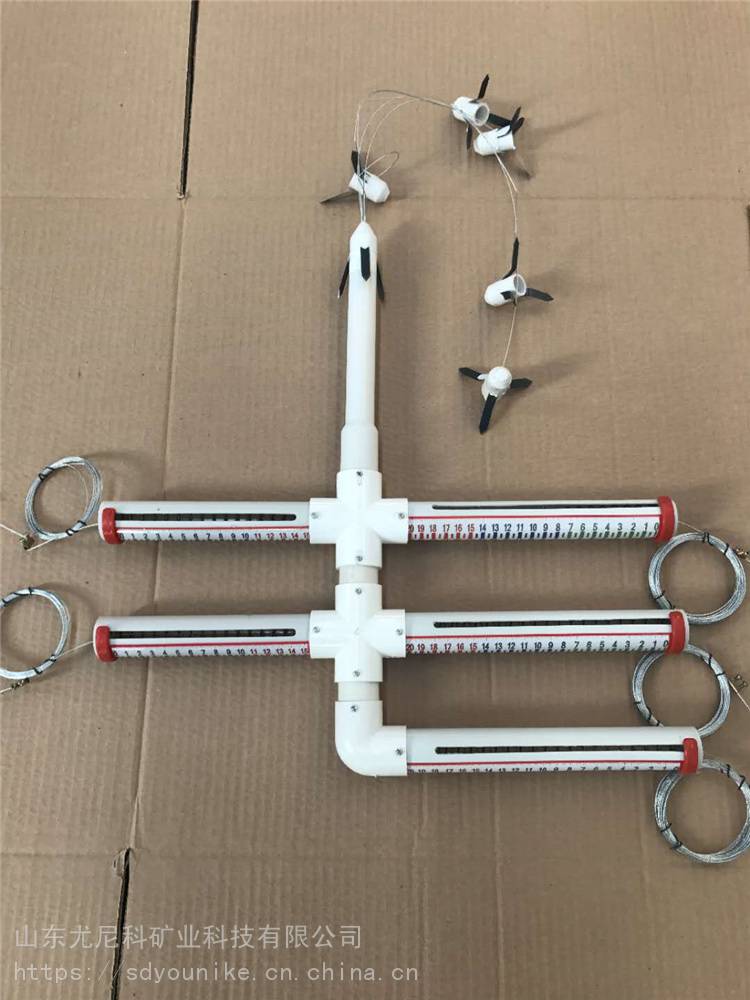

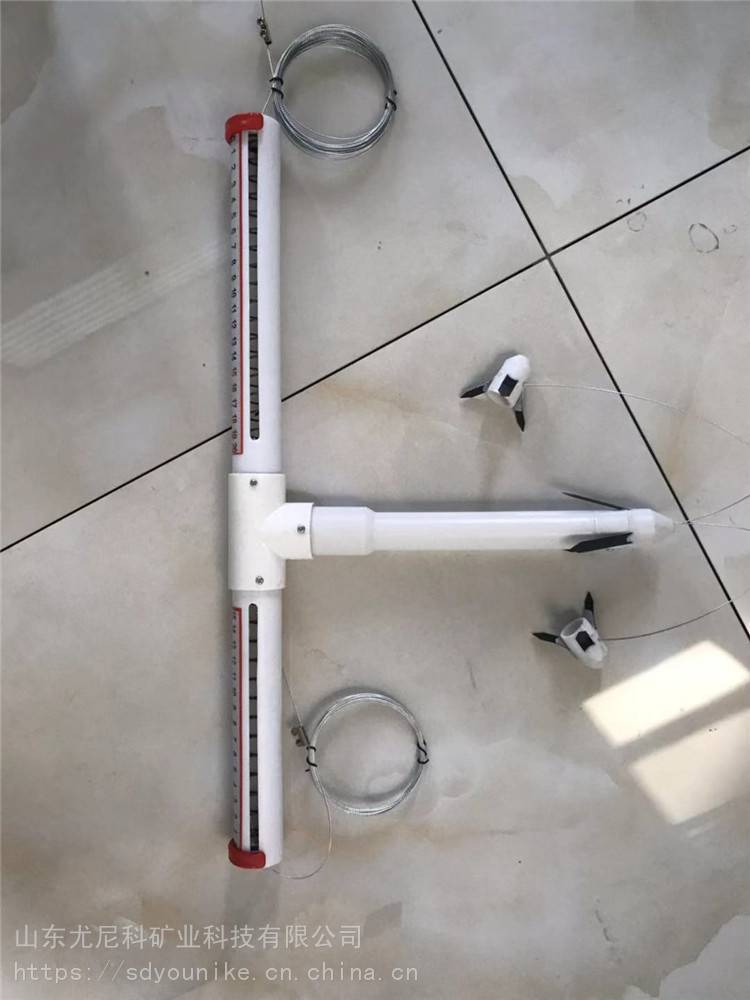

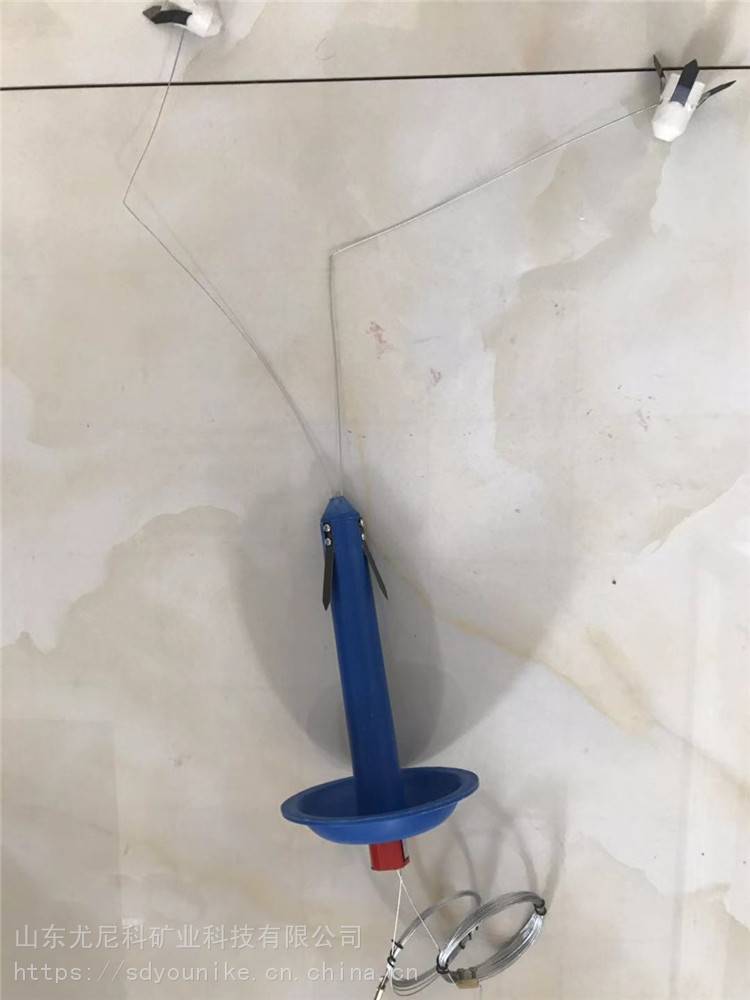

主要有深、浅基点锚固器、钢丝绳、拉紧螺丝、长、短测筒、刻度指示环等组成。有托盘型和平行式的。
一、概述：
是我公司生产的监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性而需用的科学依据。
二、监测原理
深基点锚固器应固定在钻孔深部5米处稳定岩层内,浅基点锚固器应固定在钻孔2 ~ 2.5米处(钻杆端部位置)。当锚杆锚固范围内有离层时,顶板(游标)沿长、短测筒向内移动,移动量由测简上刻度指示环指示。当锚固范围顶板离层时,长测筒与顶板相对位置不变,但沿短测筒向内滑动,表明顶板有离层,离层量由短测简标尺指示。当锚杆锚固范围内、外都有离层时,长、短测简分别有离层显示。
三、安装方法：
1、先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
2、将浅部锚头送入至安装位置。
3、安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。
4、外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
顶板离层仪是一种监测顶板岩层移动的专用监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。为煤矿工程技术人员和检测人员提供确定锚杆的长度、抗拉强度，了解所使用的锚杆的和理性、经济性而需要的科学依据,从而有效的防止顶板坍落事故的发生, 确保煤矿安全生产，是一种安全监测仪器。
