公称通径：DN50~600mm
公称压力：PN1.0~6.4MPa
适用温度：≤200℃
材质：碳钢、
介质：灰渣、泥渣、煤渣、矿浆、污水等
广泛应用：石油化工、治金、矿山、电力、输煤厂、水泥厂、
结构特点
陶瓷排渣阀适合用于液、固混合介质，特殊的结构设计，排渣效果非常好，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延长了阀门使用寿命。该阀门适用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业，尤其适用于磨损严重的灰浆、灰渣管路输送系统。

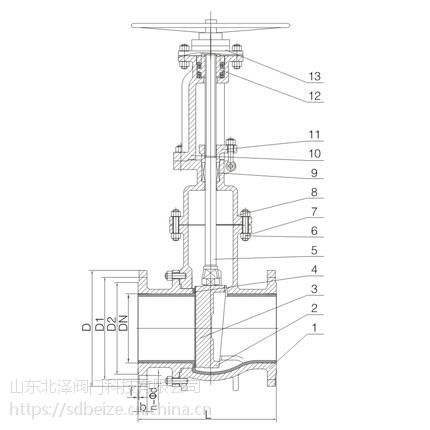

主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 右阀体 | WCB | 8 | 阀盖 | WCB |
| 2 | 左阀体 | WCB | 9 | 填料 | 柔性石墨 |
| 3 | 闸板 | WCB+结构陶瓷 | 10 | 支架 | WCB |
| 4 | 阀座 | 结构陶瓷 | 11 | 填料压板 | WCB |
| 5 | 阀杆 | 2Cr13 | 12 | 阀杆螺母 | 青铜 |
| 6 | 螺栓 | 25# | 13 | 手动装置 | 组合件 |
| 7 | 螺母 | 25# |
应用规范
| 设计与制造 | GB/T12224 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | GB/T 9113.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 | |
主要外形和连接尺寸
| DN | PN(Mpa) | L | D | D1 | C | H | n-d |
| 50 | 1.0 | 250 | 165 | 125 | 20 | 335 | 4-Φ18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Φ18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Φ18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Φ22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 8-Φ22 | |
| 250 | 450 | 395 | 350 | 26 | 1015 | 12-Φ2
