公称压力：PN1.0~2.5MPa
适用温度：≤350℃
材质：碳钢、不锈钢等
介质：污水、颗粒固体等
结构特点
陶瓷蝶阀是一种结构简单的调节阀，也可用于低压管道介质的开关控制采用结构陶瓷做密封副，其优良的耐腐蚀、耐高温、耐磨损及耐冲蚀性能可广泛应用于石化、冶金、造纸、电站、炼油、煤炭等行业的各类酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中作调节流量或切断介质。运动部分均采用结构陶瓷材料，弧面接触加工。采用偏心结构，减小运动部分的摩擦，延长阀门的使用寿命。 蝶阀部分材质可依用途更换，适用于多种高磨损、高温、高腐的特殊工况。驱动方式有手动、气动、电动等。 小巧轻便，容易拆装及维修，并可在任意位置安装。结构简单、紧凑，操作扭矩小，90°回转开启迅速。流量特性趋直线，调节性能好。

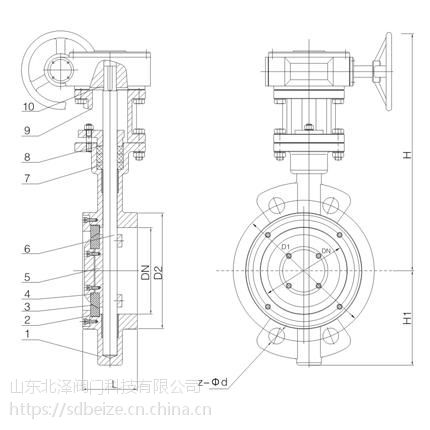

主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB/304 | 6 | 阀杆 | 2Cr13/304 |
| 2 | 压圈 | Q235/304 | 7 | 填料 | 柔性石墨 |
| 3 | 阀座 | 结构陶瓷 | 8 | 填料压盖 | WCB/304 |
| 4 | 密封圈 | 结构陶瓷 | 9 | 支架 | WCB/304 |
| 5 | 阀板 | WCB/304 | 10 | 驱动装置 | 成品件 |
应用规范
| 设计与制造 | GB/T 12238 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | GB/T 9113 | |
| 检验与试验 | JB/T 9092 | |
| 材料 | 碳钢/304 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Gb/T 12252 | |
主要外形和连接尺寸
| DN | PN(Mpa) |
