公称通径：D100~400mm
公称压力：PN1.0~2.5MPa
适用温度：≤200℃
材质：碳钢、不锈钢等
介质：灰渣、泥渣、煤渣、矿浆、污水等
结构特点
耐磨陶瓷止回阀H44TC使用于电厂干灰系统仓泵的进出料门，也可用于矿山、化工等各类有磨损的干灰、水渣等介质管道的止回装置。公称压力有 1.0MPa和1.6MPa，适应温度≤200℃。
本阀门闭后任何方向全部密封。阀体阀盖采用WCB铸钢件或不锈钢铸件。密封面采用硬密封件。
本阀料口全流通无阻挡物，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。

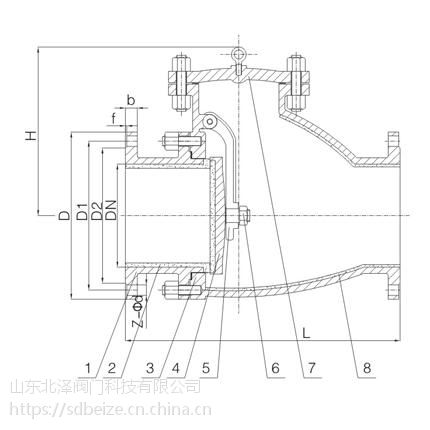

主要零部件材料
| 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB |
| 2 | 阀座 | 结构陶瓷 |
| 3 | 主体 | WCB |
| 4 | 阀板 | WCB+结构陶瓷 |
| 5 | 摇杆 | WCB |
| 6 | 螺母 | 25 |
| 7 | 阀盖 | WCB |
| 8 | 流道 | 结构陶瓷 |
应用规范
| 设计与制造 | GB/T 12224 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | JB/T79.1 | |
| 检验与试验 | JB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | Jb/T 7928 | |
主要外形和连接尺寸
| DN | PN(Mpa) | L | D | D1 | D2 | C | H | Z-Φd |
| 100 | 1.0 | 292 | 220 | 180 | 156 | 22 | 270 | 8-Φ18 |
| 125 | 330 | 250 | 210 | 184 | 22 | 280 | 8-Φ18 | |
| 150 | 356 | 285 | 240 | 211 | 24 | 290 | 8-Φ22 | |
| 200 | 495 | 340 | 295 | 266 | 24 | 345 | 8-Φ22 | |
| 250 | 622 | 395 | 350 | 319 | 26 | 412 | 12-Φ22 | |
| 300 | 698 | 445 | 400 | 370 | 26 | 468 | 12-Φ22 | |
| 350 | 787 | 505 | 460 | 429 | 26 | 524 | 16-Φ22 | |
| 400 | 914 | 565 | 515 | 480 | 26 | 570 | 16-Φ26 | |
| 100 | 1.6 | 292 | 220 | 180 | 156 | 22 | 270 | 8-Φ18 |
| 125 | 330 | 250 | 210 | 184 | 22 | 280 | 8-Φ18 | |
| 150 | 356 | 285 | 240 | 211 | 24 | 290 | 8-Φ22 | |
| 200 |
