山东北泽DN100 H44T旋启式铸铁止回阀
概述
H44T旋启式止回阀，又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
作用原理及结构说明
作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
结构说明
结构形式：旋启式单阀瓣
驱动方式：对焊连接
连接形式：对焊连接
阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度

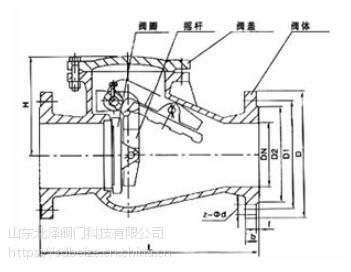

结构示意图
主要性能规范
| 公称压力PN(Mpa) | 1.0 | 工作温度℃ | ||
|---|---|---|---|---|
| 试验压力P(Mpa) | 密封 | 1.1 | 常温 | |
| 强度 | 1.5 | |||
| 工作压力(Mpa) | P | 1.0 | ≤100℃ | |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体、阀板、阀盖、摇杆 | 灰铸铁 |
| 销轴 | 不锈钢 |
| 密封圈 | 铜合金 |
| 垫片 | 橡胶石棉板 |
主要外形尺寸、连接尺寸及重量
|
