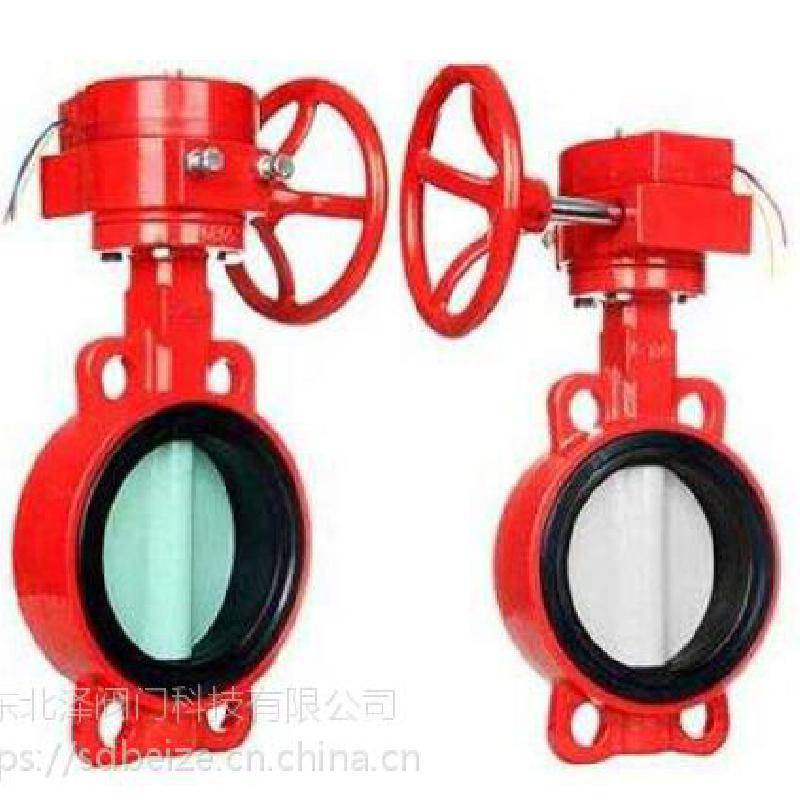

供应XD371X消防信号蝶阀，山东北泽蝶阀
产品名称 | XD371X消防信号蝶阀 |
产品型号 | XD371X |
公称通径 | DN50-400 |
压力范围 | 1.6MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述：
XD371X消防信号蝶阀结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
主要技术参数：
公称通经 | 公称压力 | 工作温度 | 密封试验 | 强度试验 | 适用介质 |
DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公称压力 | 1.5倍公称压力 | 水、油、气 |
主要零件材料：
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR。EPDM |
2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 |
3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 |
4 | 阀座 | EPDM，PTEE | 10 | 挡圈 | 弹簧钢 |
5 | 衬套 | 青铜，聚四氟乙烯 |
主要外形连接尺寸（单位mm）：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
