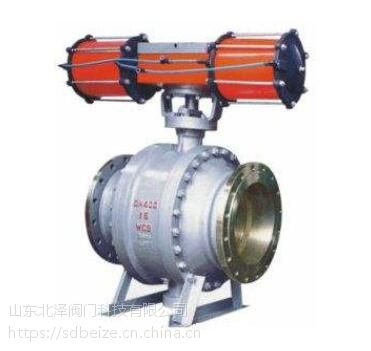

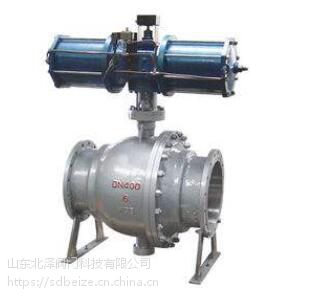

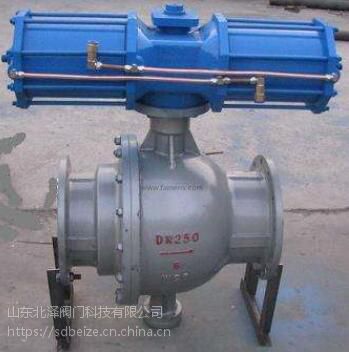

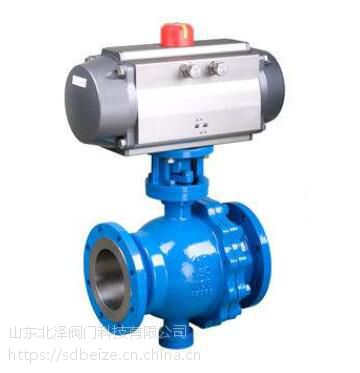

供应山东北泽阀门Q647F-16气动固定球阀
【产品用途】
Q647气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。
【性能参数】
| 气动固定球阀型号 | 试验压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳 体 | 密封(液) | 密封(气) | |||
| Q647F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纤增强聚四氟乙烯)、 -29-300(对位聚苯) | 水、油品、蒸汽、等 |
| Q647F-16 | *酸等腐蚀性介质 | ||||
| Q647F-25 | 强氧化性介质 | ||||
| Q647F-64 | *酸等腐蚀性介质 | ||||
| Q647F-160 | 尿素等腐蚀性介质 | ||||
【零件材料】
| 阀 体 | 球体、阀杆 | 阀 座 |
| WCB | 2Cr13 | 加玻纤增强聚四氟乙烯、对位聚苯 |
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| CF8 | 0Cr19Ni9-(304) | |
| CF3 | 00Cr19Ni11-(304L) | |
| ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | |
| CF8M | 0Cr17Ni12-Mo2(316) | |
| CF3M | 00Cr17Ni14-Mo2(316l) |

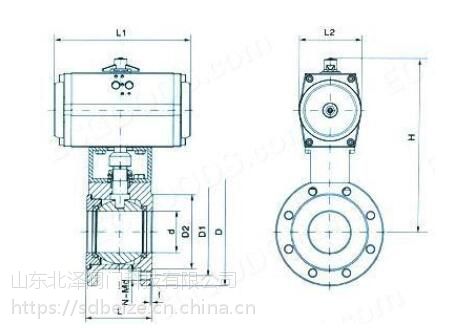

供应山东北泽阀门Q647F-16气动固定球阀【外形尺寸】
PN1.6MPa下的气动固定球阀外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 | |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
| 气动 | H3 | 215 | 240 | 264 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1127 | 1393 | 1468 | 1538 | 1538 | 1450 |
| L2 | 200 | 270 | 270 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 2840 | |
PN2.5MPa下的气动固定球阀外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 498 | 591 | 686 | |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 648 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 | |
| H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 395 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
| 气动 | H3 | 215 | 240 | 264 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1059 | 1059 | 1150 | 1205 | 1250 | 1295 | 1390 | 1470 |
| L2 | 200 | 270 | 270 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 1360 | 2840 | 2840 | 3300 | 3300 | |
