公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：≤250℃
材质：碳钢、不锈钢等
介质：液体、灰、气体
广泛应用：化工厂、水处理
结构特点
陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷截止阀的构造与普通截止阀无异，其启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。一般只适用于全开和全关，不允许作调节和节流。由于其阀座和阀辩系采用结构陶瓷制品，其*确度和耐磨性不受冷热膨胀系数影响，在恶劣环境和流体之下，更有良好的操作性和使用寿命。

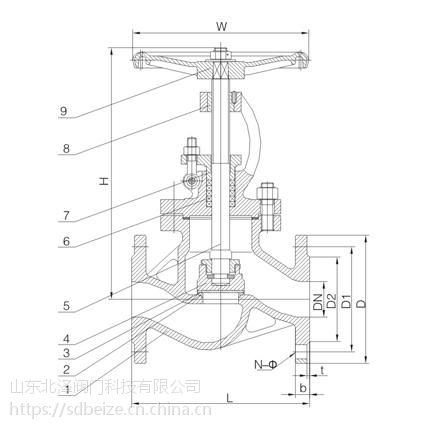

主要零部件材料
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB | 6 | 填料 | 柔性石墨 |
| 2 | 阀座 | 结构陶瓷 | 7 | 填料压盖 | WCB |
| 3 | 密封圈 | 结构陶瓷 | 8 | 螺母 | 黄铜 |
| 4 | 阀辨 | A105N | 9 | 手轮 | Qt400 |
| 5 | 阀杆 | 2Cr13 | 10 |
| 设计与制造 | GB/T 12235 | |
| 连接端尺寸 | 结构长度 | GB/T 12221 |
| 法兰尺寸 | JB79.1 | |
| 检验与试验 | GB/T 9092 | |
| 材料 | 碳钢 | GB/T 12229 |
| 不锈钢 | Gb/T 12230 | |
| 标志 | Gb/T 12220 | |
| 供货 | JG/T7928 | |
主要外形和连接尺寸
| DN | PN(Mpa) | 尺寸 | ||||||
| L | D |
