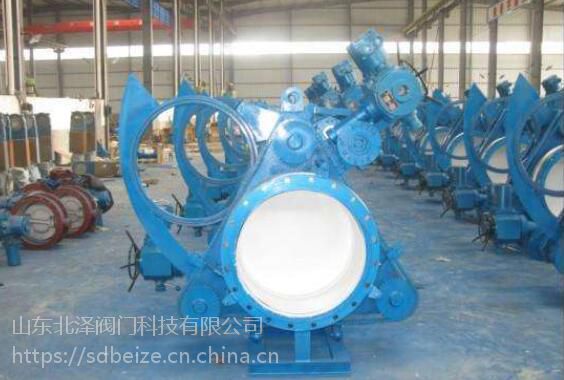

电动推杆扇形眼镜阀又名电动推杆扇形盲板阀，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
主要性能参数
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.375 | 0.225 | 0.15 | 0.075 |
驱动源 | 电动装置 | |||
适用温度℃ | 丁*橡胶 | 硅橡胶 | 氟橡胶 | |
-20-100 | -20-200 | -20-300 | ||
适用介质 | 煤气等气体 | |||
启闭时间S | ≤60 | |||
主要零部件材料 | 阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢 | |||

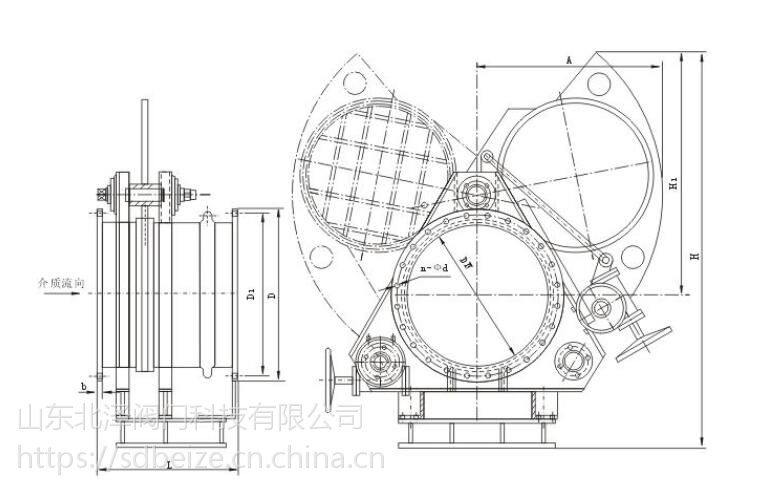

主要外形连接尺寸
DN | D | D1 | b | n-φd | L |
300 | 440 | 395 | 18 | 12-φ22 | 500 |
350 | 490 | 445 | 18 | 12-φ22 | 600 |
400 | 540 | 495 | 24 | 16-φ22 | 600 |
450 | 595 | 550 | 24 | 16-φ22 | 600 |
500 | 645 | 600 | 26 | 20-φ22 | 600 |
600 | 755 | 705 | 26 | 20-φ26 | 600 |
700 | 860 | 810 | 26 | 24-φ26 | 600 |
800 | 975 | 920 | 35 | 24-φ30 | 800 |
900 | 1075 | 1020 | 35 | 24-φ30 | 800 |
1000 | 1175 | 1120 | 35 | 28-φ30 | 800 |
1100 | 1275 | 1220 | 35 | 36-φ30 | 800 |
1200 | 1375 | 1320 | 35 | 32-φ30 | 800 |
1300 | 1475 | 1420 | 35 | 36-φ30 | 800 |
1400 | 1575 | 1520 | 35 | 36-φ30 | 800 |
1500 | 1675 | 1620 | 35 | 36-φ30 | 850 |
1600 | 1790 | 1730 | 35 | 40-φ30 | 850 |
1800 | 1990 | 1930 | 35 | 44-φ30 | 1100 |
2000 | 2190 | 2130 | 35 | 46-φ30 | 1100 |
