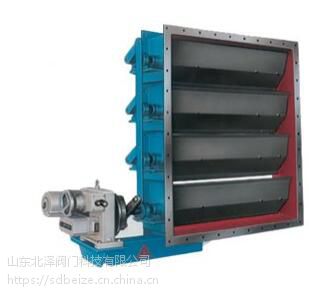

山东北泽FDBD-0.05电动矩形百叶式调节蝶阀
产品工作原理和用途：
电动矩形百叶式调节蝶阀采用钢板焊接制造，本阀可配备多种驱动装置如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线对介质气体气控制或调节作用。
产品结构特点：
1、蝶板采用百叶多轴体结构液体均匀启闭力矩小动作灵敏性能可靠。
2、具有结构尺寸短重量轻安装方便等特点。
3、阀体上设置油密封挡圈密封副之间无可见间隙泄漏率小。
4、蝶板与阀体间的膨胀间隙大能有效防止因热涨冷缩造成的卡死现象。
山东北泽FDBD-0.05电动矩形百叶式调节蝶阀产品性能参数：
公称压力PN | 0.005MPa |
适用温度t° | -35~350℃ |
适用介质 | 粉尘，含尘气体 |
泄漏量 | ≤3% |
阀门启闭时间 | 25秒 |
输入信号（直流） | Ⅱ型0~10mA；Ⅲ型4~20mA |
输入通道 | 3个 |
输入电阻 | Ⅱ型200Ω；Ⅲ型250Ω |
电源电压 | 220V±20V；50Hz |
介质流速 | ≤25m/s |
产品主要零件材料：
名称 | 阀体 | 百叶板 | 连杆 | 支架 | 曲柄 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢 | WCB QT500-7 | 碳钢 | 2Cr13 |

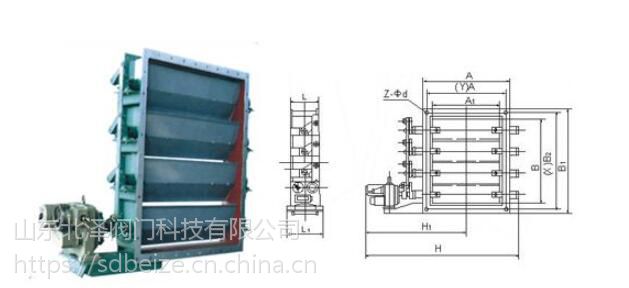

山东北泽FDBD-0.05电动矩形百叶式调节蝶阀产品主要尺寸：
A×B | A1×B1 | A2×B2 | L | L1 | H1 | H | b | Z-Фd | X | Y |
320×180 | 375×105 | 400×240 | 180 | 245 | 580 | 735 | 8 | 164 | 5 | 3 |
320×250 | 375×395 | 400×330 | 180 | 245 | 625 | 825 | 8 | 164 | 5 | 3 |
400×200 | 455×255 | 500×330 | 200 | 245 | 610 | 805 | 8 | 168 | 5 | 3 |
400×320 | 455×375 | 500×420 | 200 | 245 | 870 | 915 | 8 | 168 | 5 | 3 |
500×200 | 555×255 | 600×300 | 220 | 245 | 610 | 805 | 8 | 168 | 5 | 3 |
500×400 | 555×455 | 600×500 | 220 | 245 | 370 | 915 | 8 | 208 | 5 | 5 |
630×320 | 685×375 | 730×420 | 220 | 245 | 610 | 805 | 10 | 208 | 7 | 3 |
630×400 | 685×455 | 730×500 | 220 | 245 | 710 | 995 | 10 | 248 | 7 | 5 |
800×400 | 855×455 | 900×500 | 240 | 300 | 670 | 945 | 10 | 248 | 7 | 5 |
800×630 | 855×685 | 900×730 | 240 | 300 | 710 | 995 | 10 | 288 | 7 | 7 |
1000×500 | 1070×570 | 1130×830 | 260 | 300 | 790 | 1075 | 10 | 24-23 | 7 | 5 |
1000×800 | 1070×870 | 1130×930 | 260 | 300 | 905 | 1270 | 10 | 28-23 | 7 | 7 |
1250×630 | 1320×700 | 1380×760 | 280 | 300 | 1005 | 1505 | 10 | 32-23 | 9 | 7 |
1250×1000 | 1320×1070 | 1380×1130 | 280 | 300 | 1105 | 1705 | 10 | 32-23 | 9 | 7 |
1400×800 | 1470×870 | 1530×930 | 300 | 385 | 1075 | 1575 | 10 | 36-23 | 11 | 7 |
1400×1250 | 1470×1320 | 1530×1380 | 300 | 385 | 1300 | 2025 | 10 | 40-23 | 11 | 9 |
1600×1000 | 1670×1070 | 1730×1130 | 320 | 385 | 1175 | 1775 | 10 | 36-23 | 11 | 7 |
1600×1250 | 1670×1320 | 1730×1380 | 320 | 385 | 1300 | 2025 | 10 | 40-23 | 11 | 9 |
1800×1250 | 1870×1320 | 1930×1380 | 340 | 420 | 1450 | 2175 | 10 | 44-23 | 13 | 9 |
1800×1400 | 1870×1470 | 1930×1530 | 340 | 420 | 1525 | 2325 | 10 | 48-23 | 13 | 11 |
2000×1250 | 2070×1320 | 2130×1380 | 360 | 420 | 1450 | 2175 | 10 | 48-23 | 15 | 9 |
2000×1800 | 2070×1670 | 2130×1730 | 360 | 420 | 1620 | 2520 | 12 | 52-23 | 15 | 11 |
2500×1800 | 2570×1870 | 2630×1730 | 420 | 450 | 1695 | 2595 | 12 | 56-23 | 17 | 11 |
2500×2000 | 2570×2070 | 2630×2130 | 420 | 450 | 1895 | 2995 | 12 | 64-23 | 17 | 15 |
2800×2500 | 2870×2570 | 2930×2630 | 440 | 450 | 2145 | 3195 | 12 | 72-23 | 19 | 17 |
3200×2800 | 3270×2870 | 3330×2930 | 480 | 480 | 2325 | 3825 | 12 | 80-23 | 21 | 19 |
3600×3200 | 3670×3270 | 3730×3330 | 520 | 480 | 2525 | 4225 | 12 | 88-23 | 23 | 21 |
4000×3600 | 4070×4670 | 4130×4730 | 560 | 480 | 2725 | 4825 | 12 | 100-23 | 27 | 23 |
