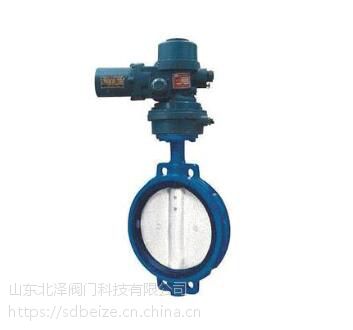

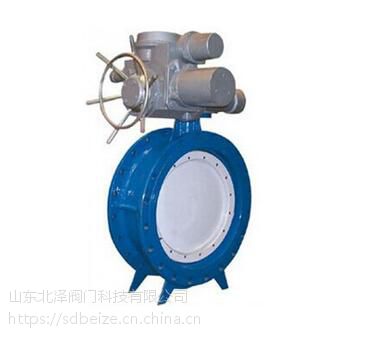

山东北泽D973F电动多层次软密封对夹蝶阀
产品工作原理和用途：
我厂引进能够国外先*技术的基础上，采用精密的J形弹性密封圈和三偏心多层次四氟密封结构的电动多层次软密封对夹蝶阀，被广泛用于介质温度≤150℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀门双向密封功能，产品符合GB/T13927-92阀门压力试验标准。
产品结构特点：
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用聚四氟乙烯，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
山东北泽D973F电动多层次软密封对夹蝶阀产品性能参数：
公称通径 | DN(mm) | 50～1200 | ||||
公称压力 | PN(MPa) | 0.6 | 1 | 1.6 | 2.5 | 4 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
适用温度 | 碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ | |||||
产品主要零件材料：
零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸锈钢 | 超低碳不锈耐酸锈钢 | ||
Z | C | P | R | PL | RL | |
阀体 | A126-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
蝶板 | A216-WCB | A105 | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
阀杆 | A182-F6 | A182-F304 | A182-F316 | A182-F304L | A181-F316L | |
衬里 / 阀座 | PIFE ( F4 、 PCTFE ( F48) 、 PFA (可溶性 F4 ) | |||||
紧固销 | A182-F6 | A182-F304 | A182-F316 | |||
填料 | PTFE ( F 4 ) | PTFE ( F4 ) | ||||
填料压盖 | A216-WCB | CF8 | CF8M | CF3 | CF3M | |
支架 | A216-WCB | A351-CF8. | A351-CF8 | |||
紧固螺栓 | A193-87 | A193-B8M | A193-B8M | |||
螺母 | A194-2H | A194-8 | A194-8 | |||

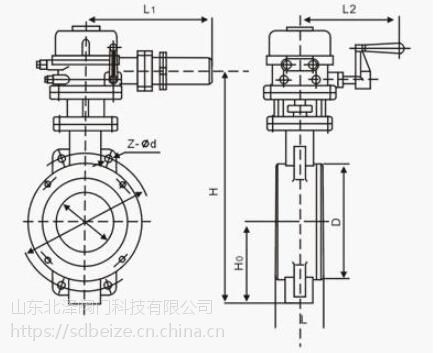

山东北泽D973F电动多层次软密封对夹蝶阀产品主要尺寸：
公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | ||||||||
1.0MPa | 1.6MPa | 2.5MPa | ||||||||
L | H3 | H | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | ||
50 | 43 | 530 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 | |
65 | 46 | 530 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 | |
80 | 49 | 565 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 | |
100 | 56 | 600 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 | |
125 | 64 | 640 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 | |
150 | 70 | 705 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 | |
200 | 71 | 775 | 208 | 295 | M20 | 295 | M20 | 310 | M24 | |
250 | 76 | 945 | 243 | 350 | M20 | 355 | M24 | 370 | M27 | |
300 | 83 | 1070 | 283 | 400 | M20 | 410 | M24 | 430 | M27 | |
350 | 92 | 1140 | 310 | 460 | M20 | 470 | M24 | 490 | M30 | |
400 | 102 | 1210 | 340 | 515 | M24 | 525 | M27 | 550 | M33 | |
450 | 114 | 1335 | 380 | 565 | M24 | 585 | M27 | 600 | M33 | |
500 | 127 | 1415 | 410 | 620 | M24 | 650 | M30 | 660 | M33 | |
600 | 154 | 1605 | 470 | 725 | M27 | 770 | M33 | 770 | M36 | |
700 | 165 | 1844 | 550 | 840 | M27 | 840 | M33 | 875 | M39 | |
800 | 190 | 2040 | 640 | 950 | M30 | 950 | M36 | 990 | M45 | |
900 | 203 | 2255 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 | |
1000 | 216 | 2380 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 | |
1200 | 254 | 2640 | 890 | 1380 | M36 | 1390 | M45 | 1420 | ||
