山东北泽Dns343X防泥沙蝶阀

产品工作原理和用途：

防泥沙蝶阀的设计针对黄河水泥沙含量大（含量为80Kg/立方米，年平均含沙量4。133Kg/立方米）的特点，在总结以往经验教训的基础上，经反复试验和改进而开发的新一代放泥沙蝶阀。如今大多数城市都严重缺水，引水工程纷纷上马，而江河湖泊水中含有泥沙，普通阀门在引水管路中受泥沙冲击腐蚀，很短时间（2～6个月）就造成密封面严重损坏，无法正常工作。本阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进，从而使其能够适应恶劣工况。本阀主要应用于引水管路上，用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装栽引长管路的泵出口，作为*理想的液控止回蝶阀使用。

山东北泽Dns343X防泥沙蝶阀产品结构特点：

       1、流线型阀体内腔结构设计，既降低了流阻，又降低了阀体内壁受泥沙冲击的磨损。
       2、全新的设计思路，阀座圈采用特殊配方的橡胶材料，具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料，增加了制造成本而使用效果却不理想的状况。
       3、经过实践检验的轴端防泥沙结构，有效保护阀轴、轴承、填料等部件不受泥沙腐蚀。
       4、新型的轴套结构设计既保证了性能不降低，又大幅度降低了制造成本。外形尺寸更小，整机重量更轻。
       5、带有润滑的轴套结构设计，大大降低了操作力矩，开关更加灵活省力。
       6、一阀多用，配以不同的驱动装置即可实现不同功能：配以手动或电动装置时可用于调节流量、压力或截止密封；配以液压驱动装置时可安装在泵出口处，用做止会和消除水锤。
       7、可卧式安装，也可以立式安装。

产品性能参数：

公称通经（mm）		400～2000	400～2000	200～2000	200～2000
公称压力（MPa）		0.25	0.6	1.0	1.6
试验压力	强度试验	0.375	0.9	1.5	2.4
试验压力	密封试验	0.275	0.66	1.1	1.76
适用介质		清水、江河湖泊水、含泥沙水等
适用温度（℃）		≤80℃

产品主要零件材料：

零件名称	材料	备注	零件名称	材料	备注
阀体、蝶板、端盖	HT250、QT450-10		蝶板密封圈	NBR
阀轴、锥销	2Cr13		轴承	ZCuAl10Fe3
阀体密封圈	特种橡胶材料		填料	NBR

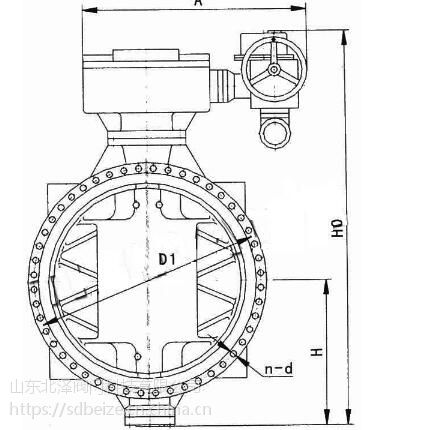

山东北泽Dns343X防泥沙蝶阀产品主要尺寸：

山东北泽阀门科技有限公司电话：+8618363691006传真：86-0536-5130183-联系人：薛恒强 13573670957

地址：东风西街彩虹路西外环工业园主营产品：调节阀;衬氟阀门;通用阀门;不锈钢阀门

免责声明：以上所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。产品网对此不承担任何保证责任。

PN		DN		L		L1		L2		H		H1		DO		B1		B2		B3		B4		DW
0.25MPa		400		216						1206		376		400		115		483		116		495		140
		450		222						1380		410		400		115		483		116		495		150
		500		229						1431		450		500		145		533		162		610		160
		600		267						1541		525		500		145		533		162		610		170
		700		292						1685		590		500		145		533		162		610		190
		800		318						1862		692		500		175		583		230		683		200
		900		330						2012		760		500		175		583		230		683		210
		1000		410						2110		825		400		225		709		303		770		220
		1200		470		1200		1120		2477		960		400		225		709		303		760		240
		1400		530		1400		1320		2896		1100		400		225		728		303		760		260
		1600		600		1600		1520		3191		1230		400		275		843		385		778		290
		1800		670		1800		1720		3330		1395		400		275		879		385		792		310
		2000		760		2000		1920		4049		1525		400		275		969		450		856		330
PN	DN		L		L1		L2		H		H1		DO		B1		B2		B3		B4		DW
0.6MPa	200		152						859		195		400		115		483		116		495		90
	250		165						996		252		400		115		483		116		495		100
	300		178						1019		285		400		115		483		116		495		110
	350		190						1100		327		400		115		483		116		495		120
	400		216						1206		376		400		115		483		116		495		140
	450		222						1380		410		400		115		483		116		495		150
	500		229						1431		450		500		145		533		162		610		160
	600		267						1541		525		500		145		533		162		610		170
	700		292						1685		590		500		145		533		162		610		190
	800		318						1862		692		500		175		583		230		683		200
	900		330						2012		760		500		175		583		230		683		210
	1000		410						2110		825		400		225		709		303		770		220
	1200		470		1200		1120		2477		960		400		225		709		303		760		240
