山东北泽阀门，波纹管闸阀WZ41H

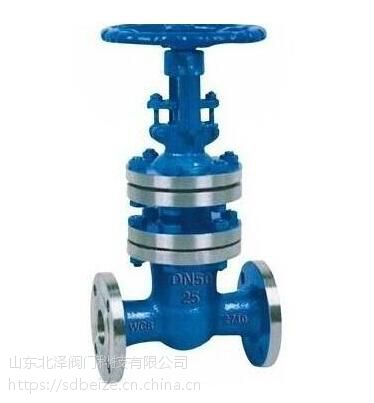

WZ41H波纹管闸阀
产品引用标准：
设计标准 API1600、API6D
结构长度 AS*E B16.10
连接法兰 AS*E B16.5
试验和检验 API598、API6D
产品用途：
波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
| 结构形式 | BB-BG-OS & Y |
| 驱动方式 | 手动 |
| 电动 | |
| 设计标准 | GB12234 |
| 结构长度 | GB12221 |
| 连接法兰 | GB9113、JB79、HG20596 |
| 试验和检验 | JB/T 9092、GB/T13927 |
产品性能规范
| 公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 1.6 | 2.4 | 1.76 | ≤350℃ | 水、油品、蒸汽、等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |
主要零件的材料说明：
序号 | 名称 | 材质 |
1 | 阀体 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
2 | 阀板 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 垫片 | 柔性石墨+不锈钢 |
5 | 双头螺栓 | ASTM 193-B7、A320-B8、A193-B8M |
6 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
7 | 阀盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
8 | 波纹管组件 | ASTM A182-F304、F316、F321、F304L、F316L |
9 | 填料 | 柔性石墨 |
10 | 填料压盖 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 | 支架 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
主要尺寸：
| 型号 | WZ41-16 | ||||||||||||||
| 压力等级 | PN16 | ||||||||||||||
| 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W |
