供应Q41F三片式法兰球阀，山东北泽阀门

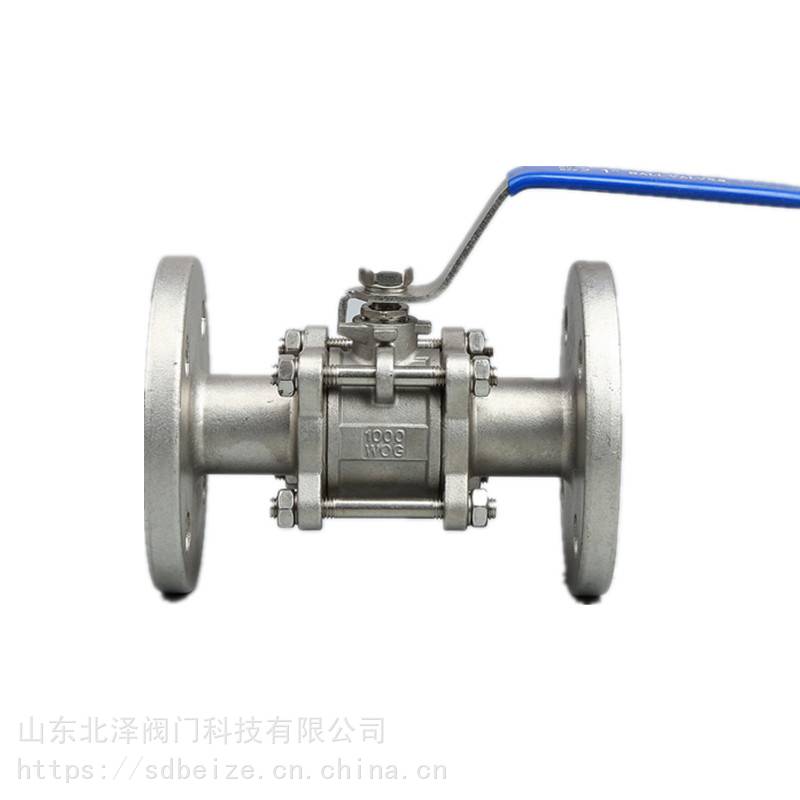

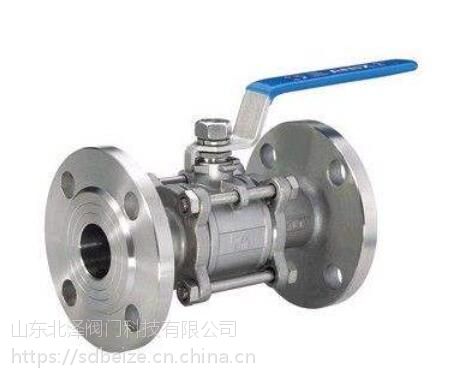

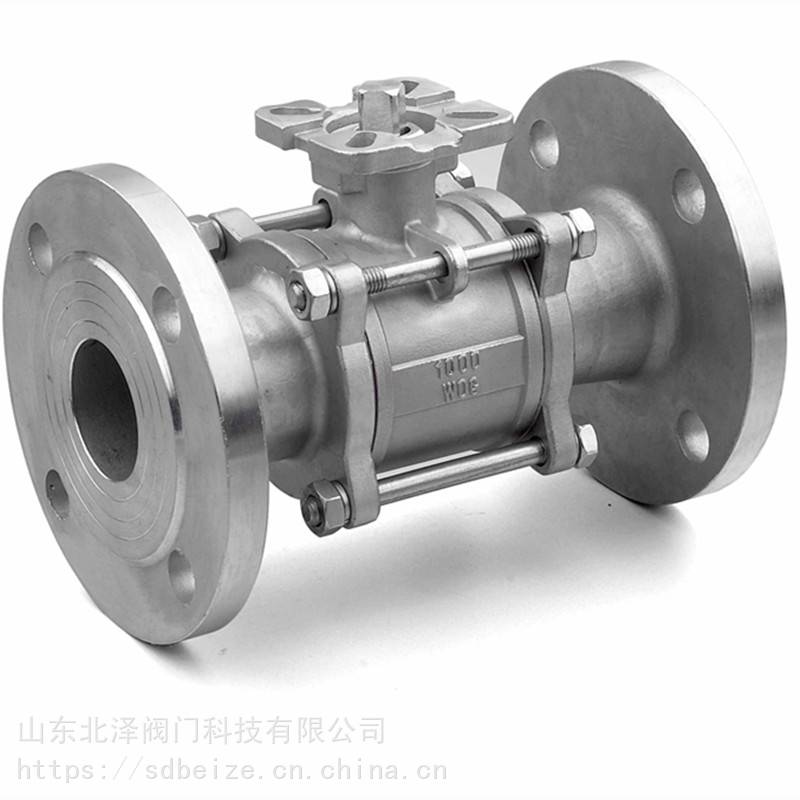

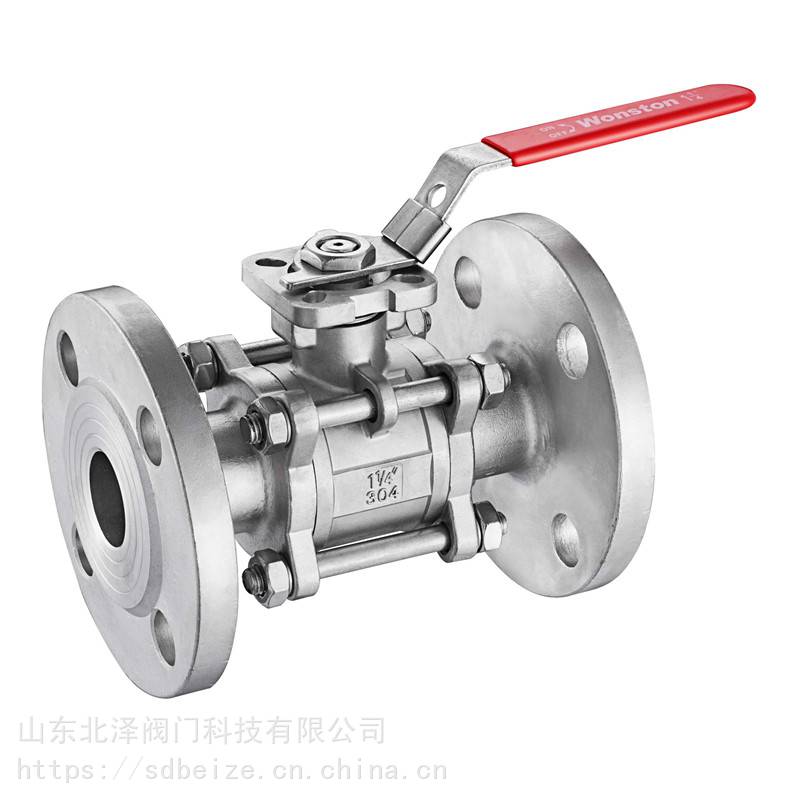

三片式法兰球阀 产品说明
三片式法兰球阀阀体铸造采用台湾引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。驱动方式:手动、电动、气动。可设置90°开关***机构，根据需要加锁以防止误操作
三片式法兰球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、*酸、*酸等多种介质。
三片式法兰球阀 材质参数
| Q41F三片式法兰球阀性能规范表 | |||
|---|---|---|---|
| 公称压力 | PN | 2.5,4 | MPa |
| 强度试验压力 | PT | 3.8,6,9,6 | |
| 低压气密封试验压力 | 0.6 | ||
| 高压密封试验压力 | 2.8,4,4,7.04 | ||
| 适用介质 | 25F-25C/40C | Q41F-25P/40P | 25R-Q41F/40R |
| 水、油品、气 | *酸类 | *酸娄 | |
| 适用温度 | -40-210℃ | ||

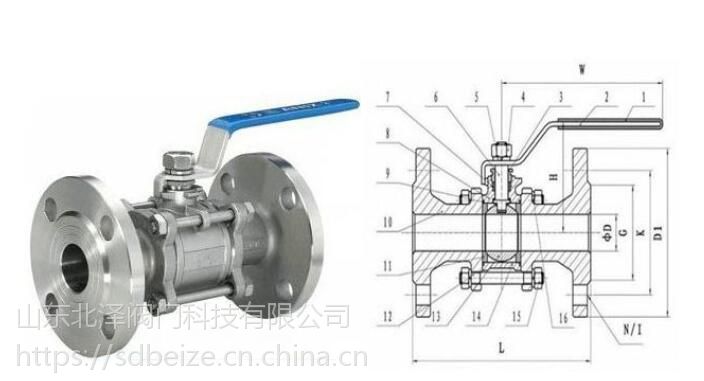

三片式法兰球阀 结构尺寸图
三片式法兰球阀 连接尺寸
| Q41F三片式法兰球阀主要外形尺寸表 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | B | L | D | K | Y | d | C | f | H | A | n-do |
| 15 | 1 5 | 130 | 95 | 65 | 40 | 46 | 14 | 2 | 75 | 130 | 4-14 |
| 20 | 20 | 150 | 105 | 75 | 51 | 56 | 16 | 2 | 75 | 140 | 4-14 |
| 25 | 28 | 160 | 115 | 85 | 58 | 65 | 16 | 2 | 90 | 140 | 4-14 |
| 32 | 32 | 180 | 140 | 100 | 66 | 76 | 18 | 3 | 110 | 170 | 4-18 |
| 40 | 38 | 200 | 1501 | 110 | 76 | 84 | 18 | 3 | 130 | 200 | 4-18 |
| 50 | 50 | 230 | 165 | 125 | 88 | 99 | 20 | 3 | 140 | 220 | 4-18 |
| 65 | 64 | 290 | 185 | 145 | 110 | 118 | 22 | 3 | 170 | 350 | 8-18 |
| 80 | 76 | 310 | 200 | 160 | 121 | 132 | 24 | 3 | 180 | 350 | 8-18 |
| 100 | 100 | 350 | 235 | 190 | 150 | 156 | 24 | 3 | 250 | 550 | 8-22 |
