法兰式涡街流量计脉冲、电流、频

青岛智远仪表晋江法兰式涡街流量计,脉冲输出涡街流量计厂家***价安装注意事项：
●传感器可以安装在（室内或室外）水平、垂直或倾斜的管道上。但当测量液体时，管道内必须充满液体，当安装在垂直或倾斜管道上时，液体的流向应自下向动。
●涡街流量传感器的上游侧和下游侧应有较长的直管段。其上、下游直管段长度根据管道状况不同而不同，传感器上游应尽量避免安装调节阀、减压减温装置或半开阀门，应将调节阀或半开阀门安装在传感器的下游8DN（通径的八倍）之后。
●安装传感器的直管段应尽可能的与传感器通径（DN）一致。若无法一致时，应采用比传感器通径略大的管径，误差要≤3%并不超过5mm。
●被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
●抗振数字涡街可承受全向重力加速度值2g,振幅10-110HZ的振动和信号；电板外罩屏蔽壳，对非强大的电磁场能有效屏蔽。所以大多数的振动和场合，数字涡街都能有效解决计量。
●将配备的用法兰分别焊接到上游和下游直管段上，应使用阀兰与直管段的内径严格保持垂直和同心。
●将传感器夹装在焊有用法兰的上、下游直管段上，并用螺栓紧固。应使上游和下游直管段与传感器保持同心。
●将装配好直管段的传感器装配到管道上。并且应注意传感器的流向标志要与管道内流体的流向一致。
        晋江法兰式涡街流量计,脉冲输出涡街流量计厂家***价标准与规程于1989年颁布，对规范我国涡街流量计的开发、生产、应用发挥了作用。据1992年统计，我国开发生产涡街流量计的企业就达30多家,信号电路采用单片机技术进行数据处理，将CPU单元、储存单元、显示单元、通讯单元和其他功能模块封装在放大电路内，具有RS485通讯功能，有着非常稳定的零点和精度，口径从DN25～DN300,用口径DN50的涡街流量计测量可燃气体的流量，若管道内的大流量Qmax ＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa数字式涡街流量计流量计尽量避免在架空的非常长的管道上安装，这样时间一长后，由于流量计的下垂非常容易造成流量计于法兰的***，若不得已安装时，必须在流量计的上下游2D处分别设置管道紧固装置,调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D,调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处
青岛和晟智远自动化系统有限公司法兰式涡街流量计测量介质饱和蒸汽、过热蒸汽、气体、液体技术参数：
　　1.口径规格：法兰卡装式：15~500mm;    插入式：200~1000mm
　　2.流速范围：气体：5~70m/s        液体:0.2~7m/s
　　3.精度等级：液体1.0%          蒸汽、气体1.5%         插入式2.5%
　　4.重  复  性：液体0.3%          蒸汽、气体0.5%         插入式1.0%
　　5.工作压力：≤1.6Mpa 或 ≤2.5Mpa，若大于2.5Mpa,按订货要求生产
        6.法兰式涡街流量计为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等

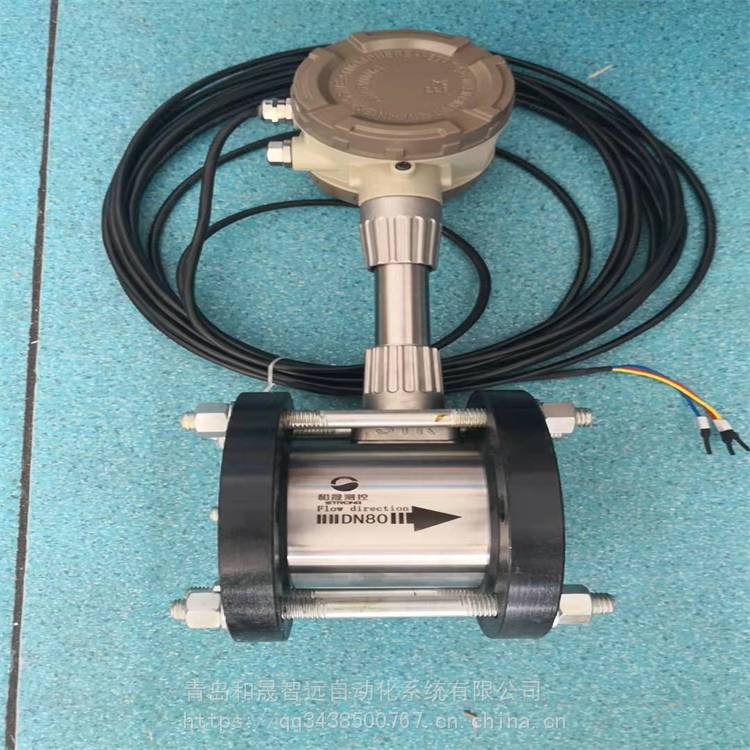

        涡街流量传感器和涡街流量转换器共同组成法兰式涡街流量计，它是基于卡门涡街原理进行测量的一种具有水平的流量计，抗震型夹持式涡街流量计具有其他流量计不可兼得的优点。在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，我公司研制直接显示涡街流量计做成一体，大大节约了直管段并且安装非常方便。晋江法兰式涡街流量计,脉冲输出涡街流量计厂家***价用口径DN50的涡街流量计测量可燃气体的流量，若管道内的大流量Qmax ＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa,在流体振动现象中，流体振动频率与流速之间存在着对应关系。应用这种原理测量流量的仪表主要包括旋涡分离流量计常称涡街流量计；旋涡进动流量计常称旋进旋涡流量计；射流流量计（Fluidic Flowmeter）,工作电源：24VDC（或12VDC），锂电池，输出信号：脉冲信号,4-20mA或RS485
