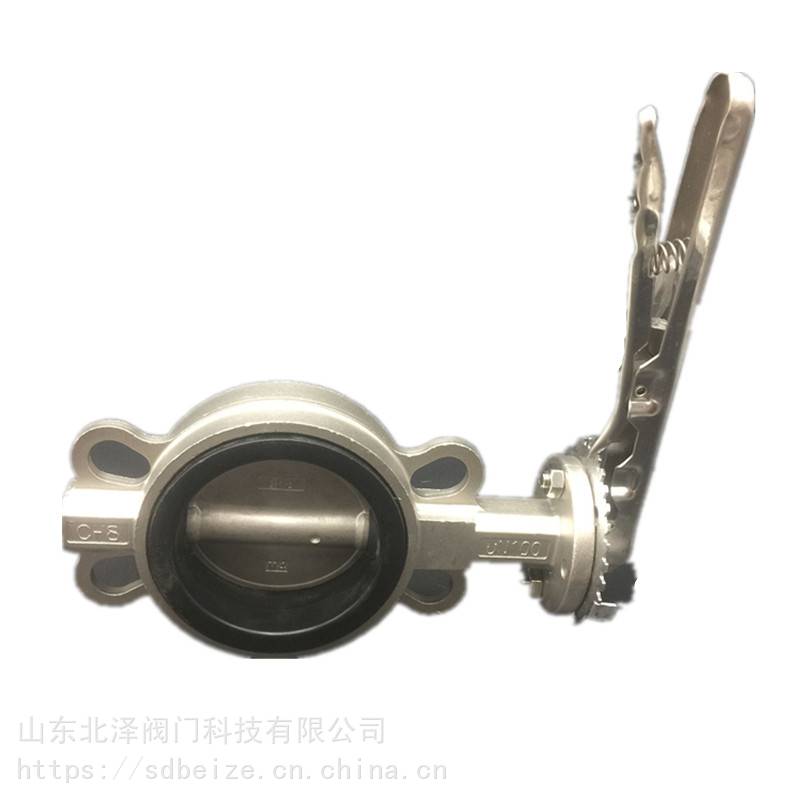

产品名称：不锈钢对夹蝶阀
产品型号：D71X-16P
常用材质：304 316L 316
产品规格：DN50~DN2000
压 力：PN10 PN16
适用介质：水、油、气等
使用温度：≤90℃
D71X不锈钢手柄对夹蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
其主要特点为
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
对夹式蝶阀采用标准 ：
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R系列连接尺寸
公称通径
结构长度(标准值)
外形尺寸（参考值）
连接尺寸(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
235
270
65
110
4-14
125
4-18
125
4-18
65
2 1/2
46
70
250
270
65
130
4-14
145
4-18
145
4-18
80
