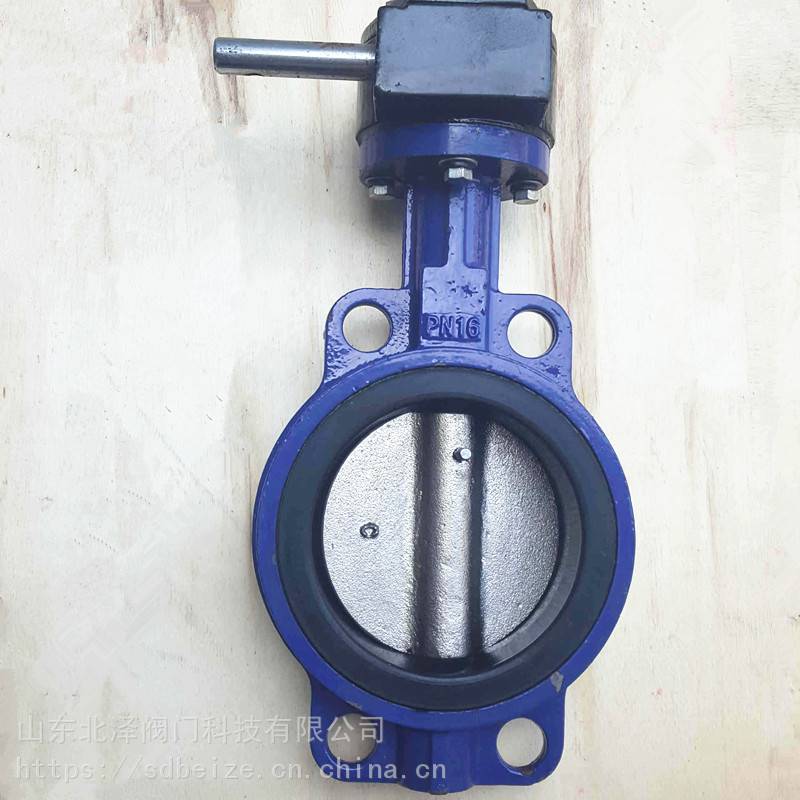

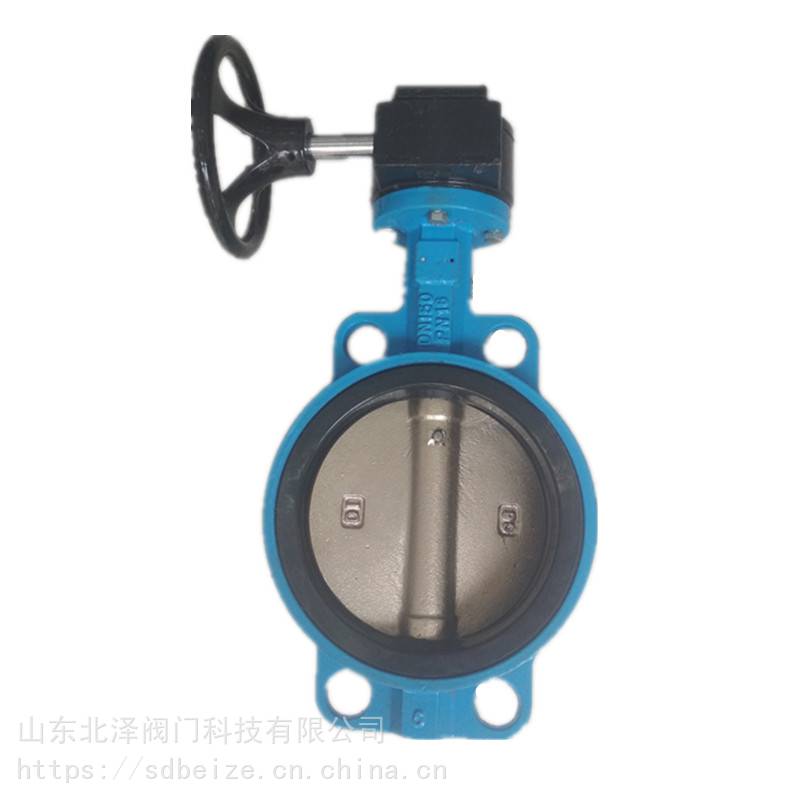

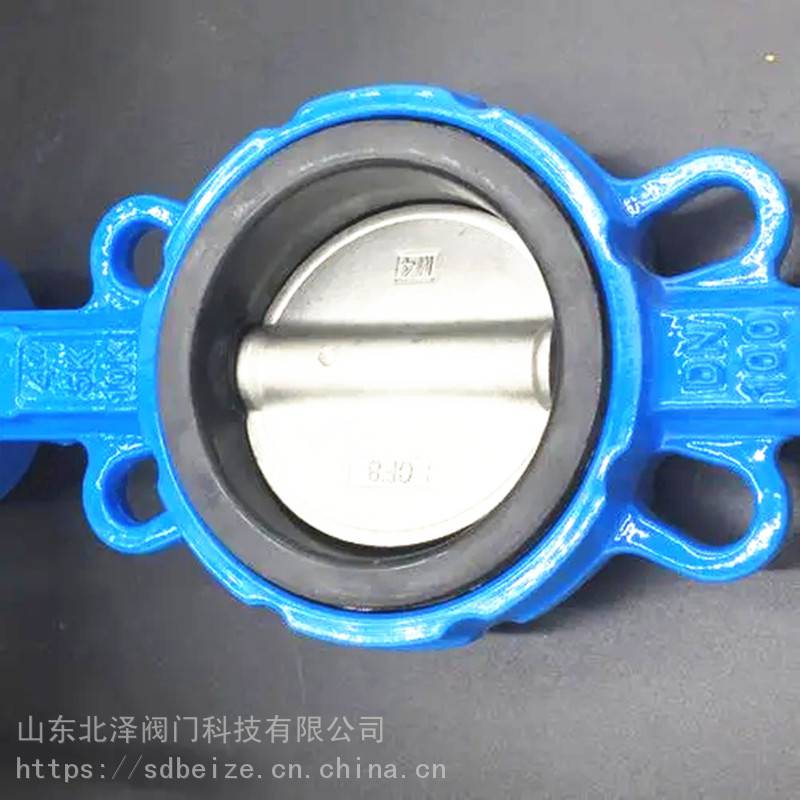

产品名称：涡轮对夹蝶阀
产品型号：D371X
常用材质：铸铁、球墨铸铁、铸钢、304、316L
产品规格：DN50~DN2000
压 力：PN10 PN16
适用介质：水、油、气等
使用温度：≤90℃
D371X蜗轮软对夹蝶阀被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。
软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
其主要特点为
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
蜗轮软密封对夹式蝶阀采用标准 ：
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
技术参数：
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
Ps(MPa)强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸汽、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
涡轮对夹蝶阀零件齿轮
零件名称
材料
阀体
各种橡胶、聚四氟
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
球墨铸铁、铸钢、合金钢、不锈钢
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨
涡轮对夹式蝶阀选型与适用温度
料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
X或J
XA或JA
XB或JB
XC、JC或F
XD或JD
