中线软密封手柄对夹蝶阀D71X-16
产品概述
产品名称：软密封手柄对夹蝶阀
产品型号：D71X
常用材质：铸铁、球墨铸铁、铸钢
产品规格：DN50~DN2000
压 力：PN10 PN16
适用介质：水、油、气等
使用温度：≤90℃

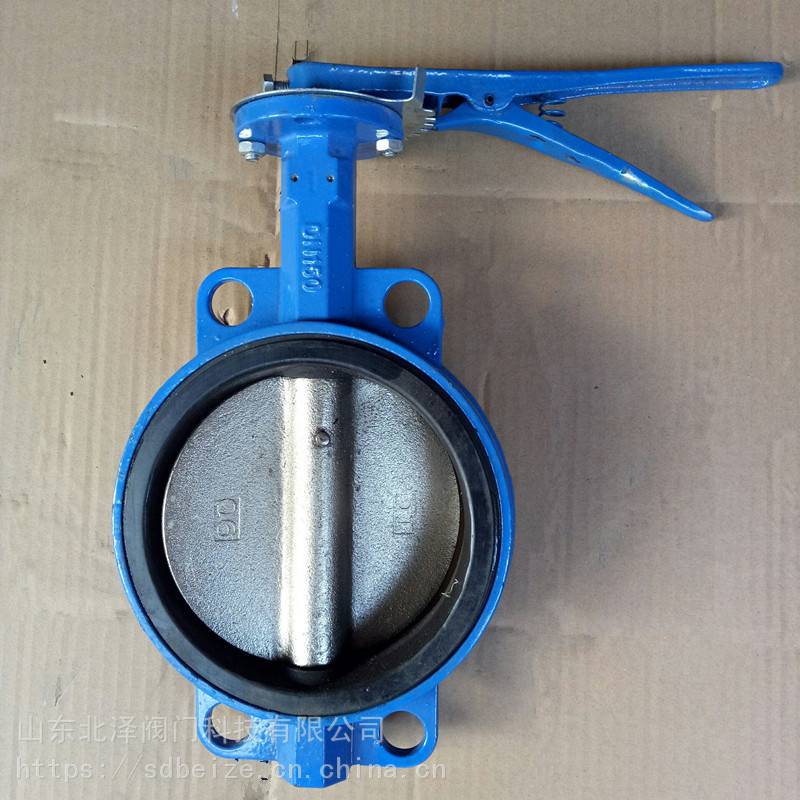

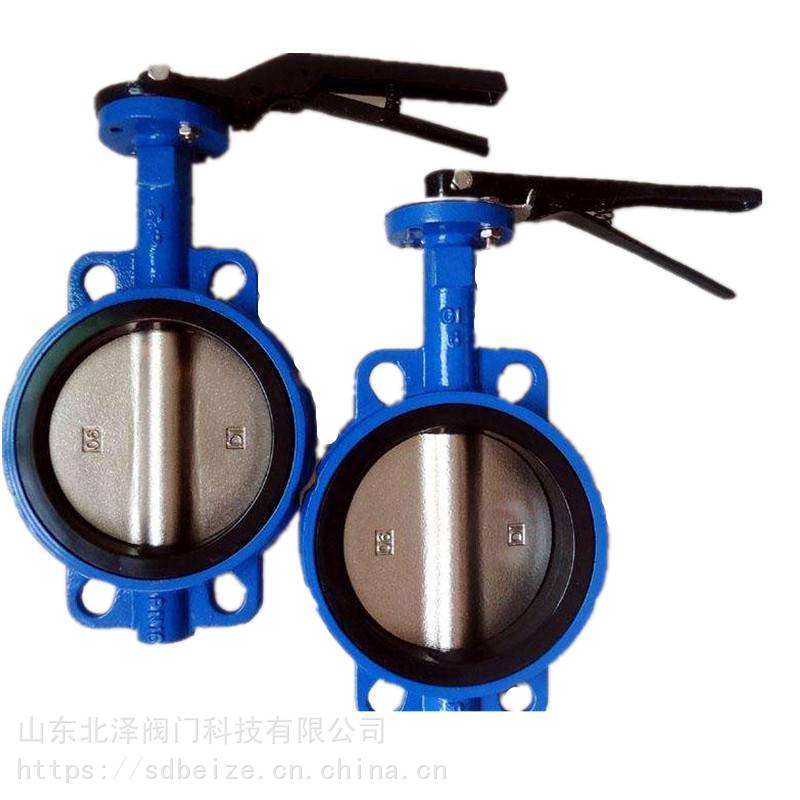

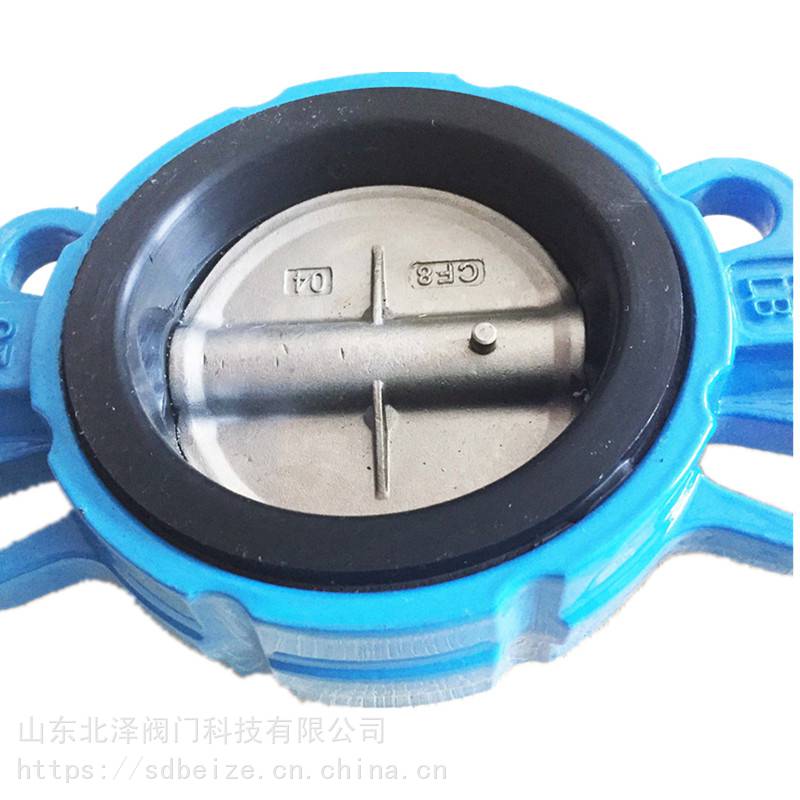

产品实拍
D71X软密封手柄对夹蝶阀产品描述
D71X 手动对夹式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
1、D71X 手动对夹式软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和***耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。主要技术参数
公称通经DN（mm) 50～2000 50～1600 公称药理PN（MPa) 0.6 1.0 1.6 密封试验(MPa) 0.66 1.1 1.76 强度试验(MPa) 0.9 1.5 2.4 适用温度 ***橡胶：-40℃～90℃氟橡胶：-20℃～200℃ 适用介质 水、空气、***、油品及弱腐蚀性流体 泄漏率 符合GB/T13927-92标准 驱动方式 蜗轮传动、电动、气动、液动 主要零部件材料
零件名称 材料 阀体 WCB、QT450-10、HT200、HT250 蝶板 WCB、QT450-10、HT200、HT250 阀轴 2Cr13 密封圈 ***耐油橡胶
