铜芯暗杆硬密封铸铁法兰闸阀Z45T-10
产品概述
产品名称：铸铁暗杆闸阀
产品型号：Z45T-10
常用材质：铸铁、球墨铸铁
产品规格：DN50~1000
压 力：PN10 PN16
适用介质：水

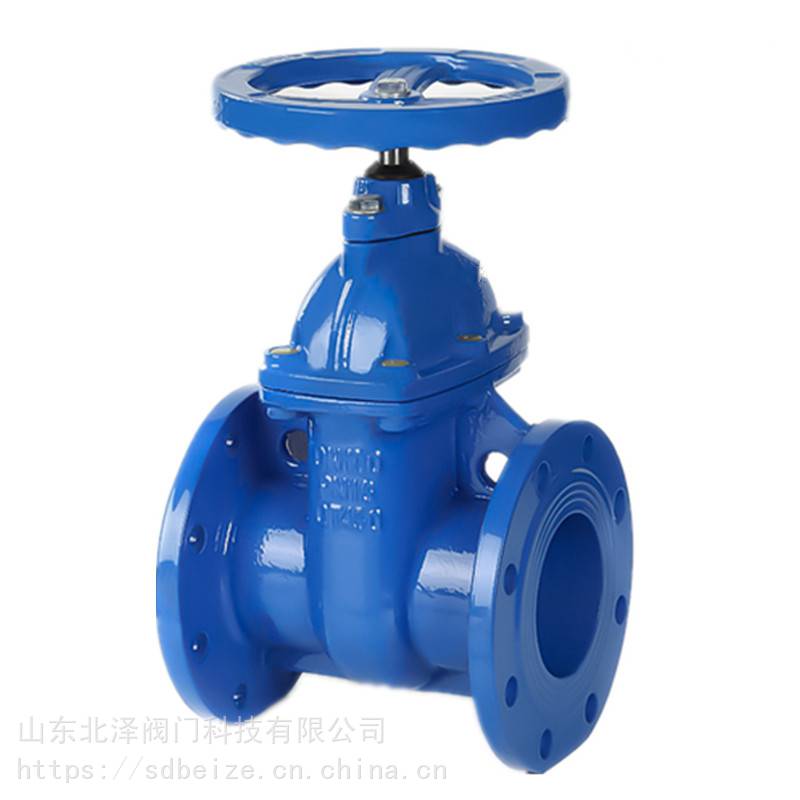

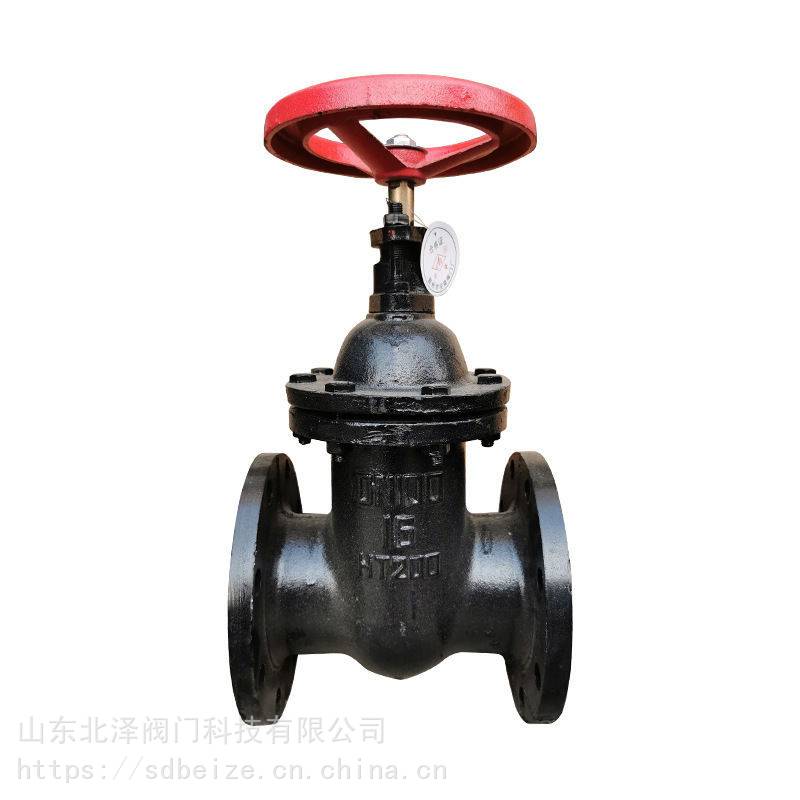

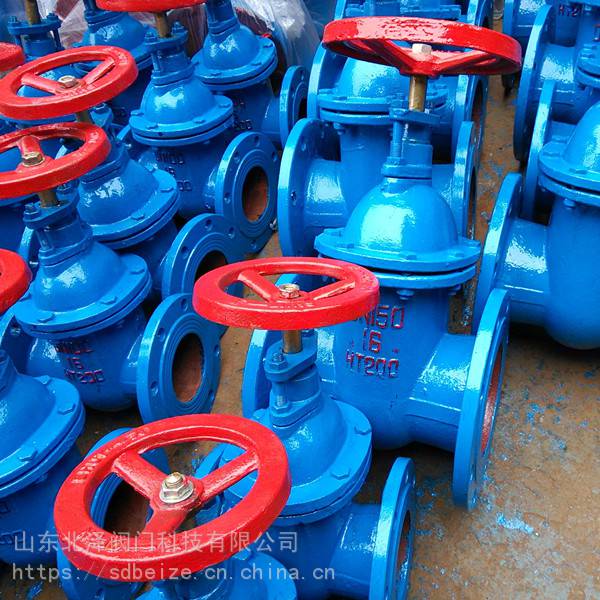

产品实拍
产品作用：
产品作用：
Z45T铸铁暗杆法兰闸阀产品描述
Z45T 型 暗杆楔式单闸板手动闸阀 PN10～PN16传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。
2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。
3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。
4、水锤现象不易产生。原因是关闭时间长。
5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6、结构长度(系壳体两连接端面之间的距离)较小。产品性能参数:
Z45T-10、Z45T-16Q 型暗杆楔式单闸板手动闸阀性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质 BSZ45T-10 10 1.0 ≤100 水 BSZ45T-16Q 16 1.6 ≤100 水 产品零部件材料:
Z45T-10、Z45T-16Q 型暗杆楔式单闸板手动闸阀零部件材料
型号 材料 阀体、阀盖、闸板 阀杆 密封面 填料 Z45T-10 灰铸铁 铬不锈钢 铸铝青铜 O 形圈 Z4T5-16Q 球墨铸铁 铬不锈钢 铸铝青铜 O 形圈
