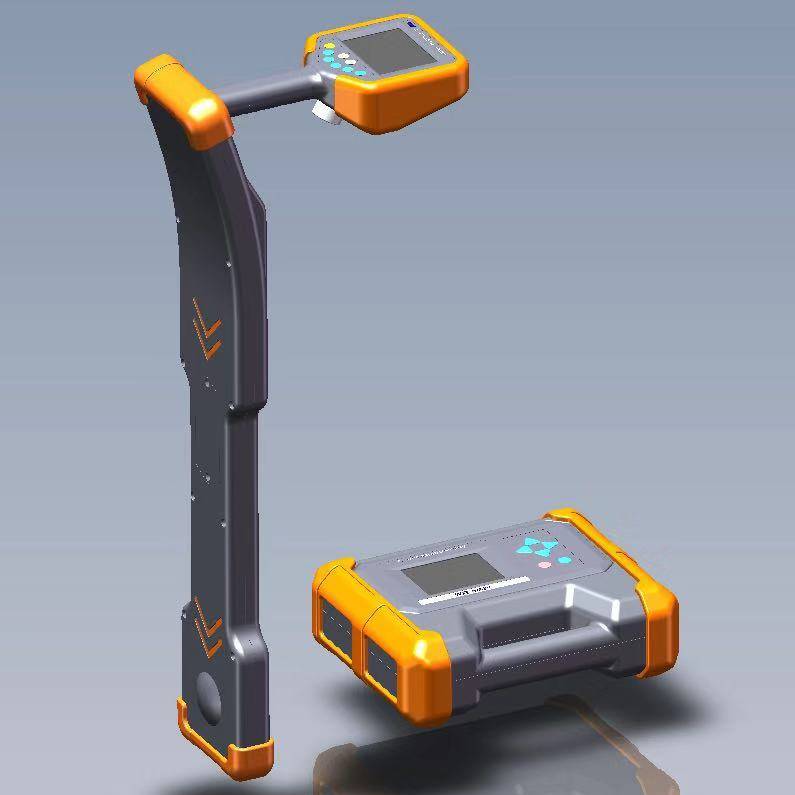

RC7100地线管线综合探测仪（电力版）
一、 功能特点
1. 多种功能合一： 路径探测 + 电缆识别 + A字架查障。
2. 彩屏罗盘显示：***地下管线一览无余。
3. 超高灵敏度，2Hz超窄带宽接收，高度抗干扰。
4. 跟踪正误提示：排除邻近管线干扰。
5. 增强型测深：实时精准深度测量。
6. 测深辅助传感器：信号畸变提醒。
7. 增强型无源探测：工频+射被动频测，可同时显示多条管线。
8. 无源探测频谱分析：排除干扰频率。
9. 高性能发射卡钳：向运行电缆耦合信号。
10. 柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。
11. 跨步电压探测：对地绝缘破损查找。
12. 支持订制频率。
13. 大功率数字功放发射，全自动阻抗匹配，自动保护。
14. 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
15. 发射/接收全数字化处理，稳定可靠。
16. 内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
17. IP65高等级防护。
二、 可选扩展功能模块
1. 内置L1/L5高精度GNSS***模块：***和距离测量。
2. 机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。
三、 可选附件
1. 测深辅助传感器：用于测深时的干扰提醒。
2. 发射卡钳：用于向运行电缆耦合信号。
3. 柔性卡钳：用于电缆的性识别。
4. ***：用于狭小场合的电缆识别。
5. 查障升压器和A字架：用于***部分电缆故障和管线绝缘破损点。
6. 外置RTK GNSS***手持机（精度厘米级）。
四、 技术指标
A. 发射机
1. 输出方式：直连、卡钳、辐射、查障升压器
2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 输出功率：15W max，10档可调
4. 阻抗匹配：全自动
5. 过压过流保护：全自动
6. 人机界面：320×240点阵黑白LCD
7. 电源：内置锂离子电池组，标称7.4V，>6Ah
8. 充电器输入：AC100-240V，50/60Hz
9. 充电器输出：DC8.4V，2A
10. 体积：280×220×90mm
11. 质量：2.3kg
12. 防护：IP65
13. 使用条件：-25℃－60℃，<90%RH，<4500m
B. 接收机
1. 接收方式：内置线圈、柔性卡钳、***、A字架
2. 探测模式：宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段：50/60Hz工频、4-24kHz射频
5. 人机界面：320×240点阵彩色LCD，阳光可视
6. 电源：内置锂离子电池组，标称7.4V，>3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V，2A
9. 体积：680×120×277mm
10. 质量：2.0kg
11. 防护：IP65
12. 使用条件：-25℃－60℃，<90
