1、产品简介：
AGV专用工业读写器 ***传感器 低频圆币***卡读卡器L8820是基于射频识别技术的工业级读卡器，集天线、放大器、控制器于一体，稳定可靠，非常适用于电气自动化和过程控制。工作频率支持134.2KHZ、125KHZ，符合ISO11784/5国际标准，支持对FDX-B、EMID两种协议格式标签的读取，兼容性强。支持标准MODBUS TCP工业以太网和MODBUS RTU工业总线协议，方便组网通信，波特率可配置115200，满足高速率、远距离传输要求。
AGV专用工业读写器 ***传感器 低频圆币***卡读卡器L8820能准确快速的识别***标签，其工业性能自带32级调谐电路，工业识别速度达到3m/s，可有效抵抗外部干扰环境，保证在不同环境中工作时能自动调节电路参数，保证AGV小车准确、快速行驶。
自带32级自动调谐电路，在电源***状态下的自动调谐功能是该读卡器的一大特色，简化了起始安装过程，确保在各种条件下能够自动调节距离来进行连续操作；在不断变化的环境条件下，自动调节功能使得安装简易，性能。 防浪涌保护和过压自断电保护功能，内置高速光隔离，更好的保护总线器件；防护等级IP67，防尘防水抗震，***品质，坚固可靠，抗1.5米自然跌落，即使在恶劣的环境下也能稳定工作。
附近同时使用多个读卡器也能确保稳定工作，不受干扰，具有接收灵敏度高、性能稳定、可靠性强的特点。广泛使用在：AGV小车导航、医药分拣线、机场行李分拣、电镀生产线、五金生产线、汽车总线等各自动化生产线。
2、性能指标：
电源电压：DC 9V--28V
功率：≤1.5 W
消耗电流：<0.2A
电路保护：带极性保护和过压保护（60V）
工作频率：134.2KHZ、125KHZ
识别速度：3m/s
读卡距离：0-210mm
支持标签类型：FDX-B、EMID
通信接口：RS485 / RS232
工作湿度：10－90% RH (不结露)
工作温度：-20 ℃ ~ 70 ℃
保存温度：-25 ℃ ~ 85 ℃
防护等级：IP67
外壳材质：ABS + PC
安装方法：M4螺丝，4处安装孔
标配附件：专用连接器-散线型电缆一根（1.5米）、螺丝螺母垫片一组
3、接口说明
以实际线材标贴说明为准。
P信号线可接可不接，无读卡低电平信号输出，读卡后高电平信号输出；不接时请剪断包好。

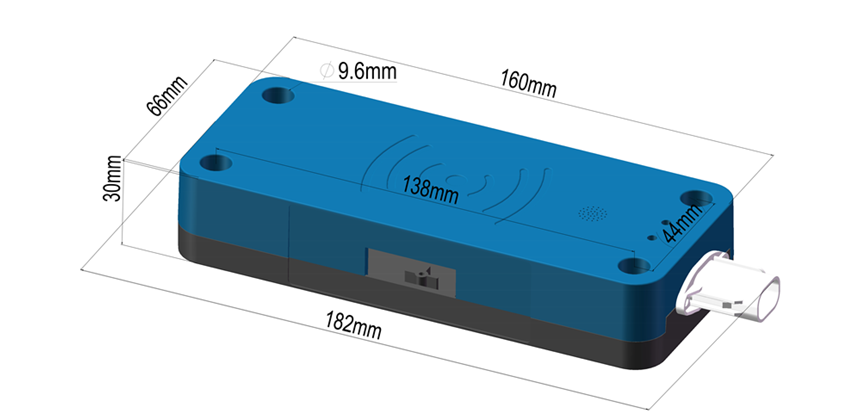

4、. 机械尺寸
机械尺寸：(L)160mm*(W)66mm*(H)30mm（不含接头）
机械尺寸：(L)182mm*(W)66mm*(H)30mm（包含接头）
5、 信号指示
红色LED：电源指示灯
绿色LED：标签检测指示灯
读卡器工作过程：
读卡器接上电源后，红色LED长亮，读卡器进入自动调谐状态并根据工作环境对自身参数进行调谐。
读卡器检测到RFID标签存在时，***成功后绿色LED点亮，同时通过RS232 / RS485接口把数据传输到***。

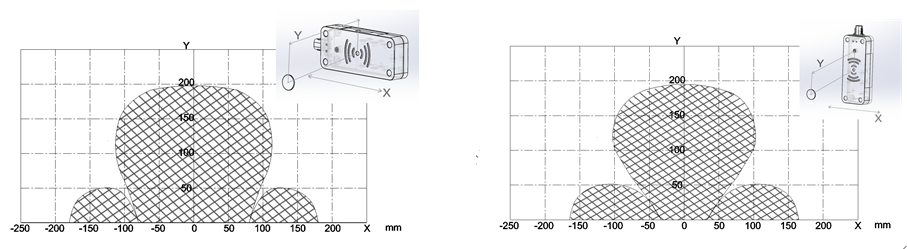

6、检测范围图
L8820系列&HX-T242E
检测范围会根据RF标签卡、环境温度、周围金属、干扰环境等影响发生改变，检测范围图仅供参考，安装时请充分确认。

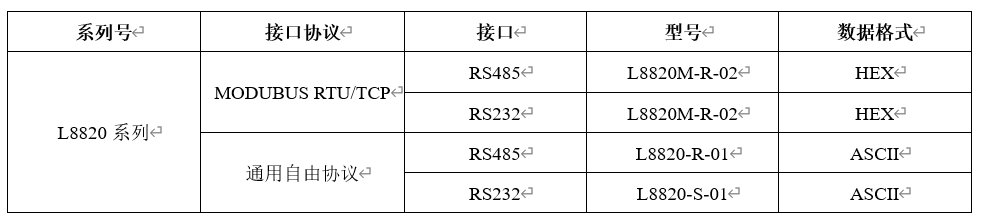

7、产品选型

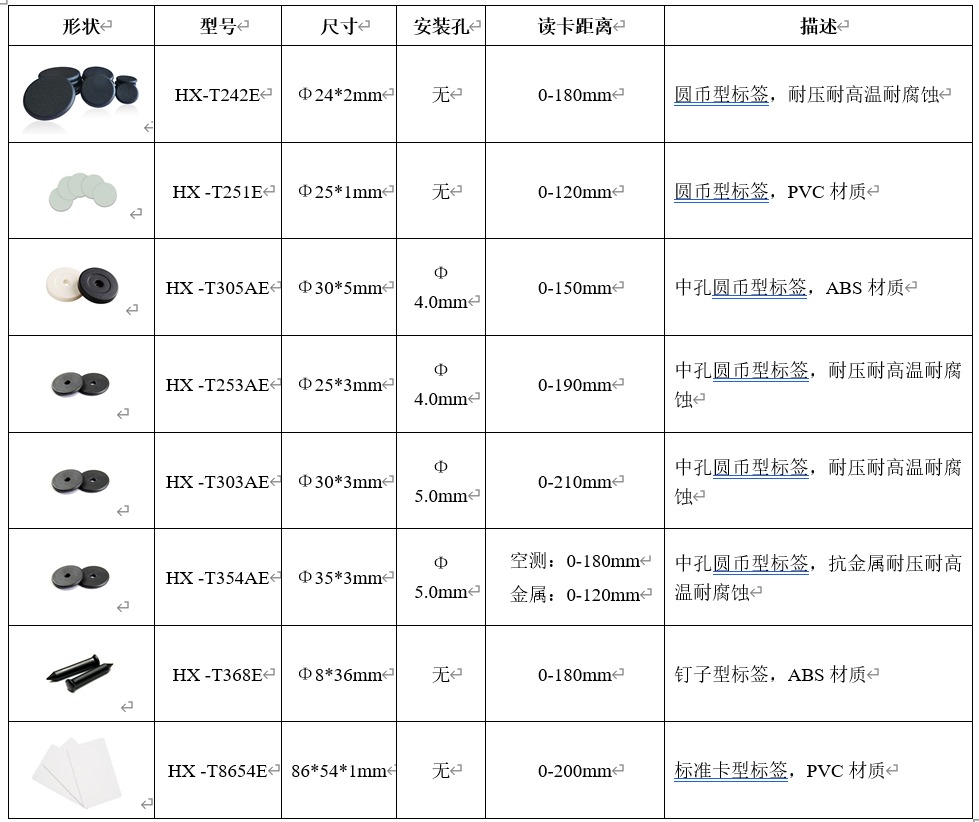

8、 标签选型

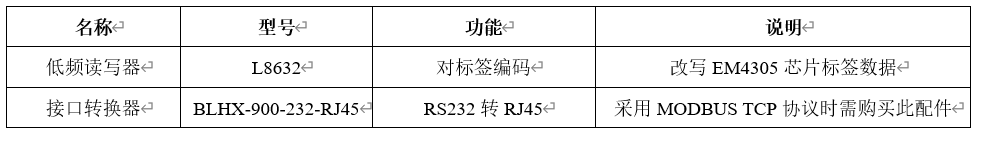

9、配套选型
10、安装说明与注意事项
1) 读卡器不建议直接安装在金属面上，可通过塑料间隔柱、长螺丝或者定做支架调节与金属面的距离。
2) 读卡器读卡面不可用金属材料遮挡或包围，读卡器的侧面距离金属结构的距离应该大于20mm。
3) 读卡器应该尽量远离电机马达、电源模块等容易产生电磁干扰的设备。
4) 读卡器周边其他设备的电磁辐射，有可能降低读卡器的灵敏度或导致读卡失败，对于容易产生电磁辐射的 设备应采用适当的屏蔽辐射措施。
5) 读卡面朝向标签卡安装，标签卡能处于读卡面的中心位置，读卡面与标签卡尽量保持水平位置，避免倾斜。
6)
