RFID***读卡器AGV***站点传感器125KHZ读卡器L8900

1、产品简介：

    RFID***读卡器 AGV***站点传感器 125KHZ读卡器 L8900系列是基于射频识别技术专为AGV无人引导小车设计的AGV***读卡器，集天线、放大器、控制器于一体，经典耐用。

      该读卡器采用方型外观设计，工作频率支持134.2KHZ、125KHZ，支持对FDX-B、EMID两种协议格式标签的读取，支持标准工业MODBUS RTU现场总线协议，方便组网通信，波特率可配置115200。读卡器内部集成了射频部分通信协议，可对接PC/PLC/单片机，用户只需通过RS232 / RS485通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。

      L8900系列***读卡器电源带26V、5000W的TVS管，防浪涌保护和极性反接保护；读卡器自带Auto-turning16级自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到***小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。

2、性能指标：

工作电压：10-26 V

功率：1.2 W

消耗电流：<0.2A

电路保护：带极性反接保护

工作频率：134.2KHZ、125KHZ

识别速度：2m/s

读卡距离：0-180mm

支持标签类型：FDX-B、EMID

 通信接口：RS232 / RS485

工作湿度：10－90% RH (不结露)

工作温度：-25 ℃ － +70 ℃

防护等级：IP54

外壳材质：ABS工程塑料

接线方式：接线柱

 安装方法：M4螺丝，4处安装孔

3、接线端子定义

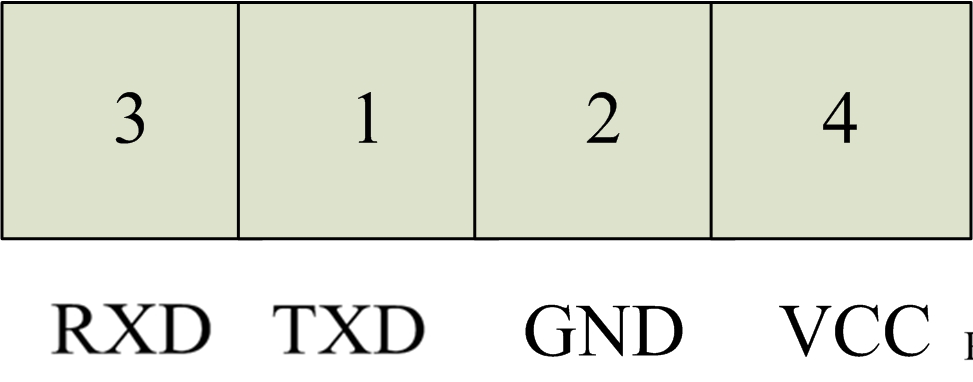

读卡器RS232版接线端子电气定义如图 2.1

图 2.1  RS232接线端子电气定义

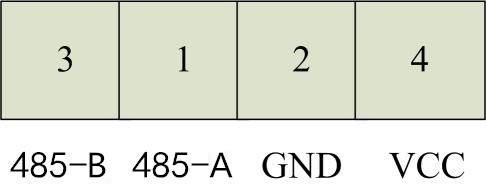

读卡器RS485版接线端子电气定义如图2.2

图 2.2  RS485接线端子电气定义

注：另配有***丝；

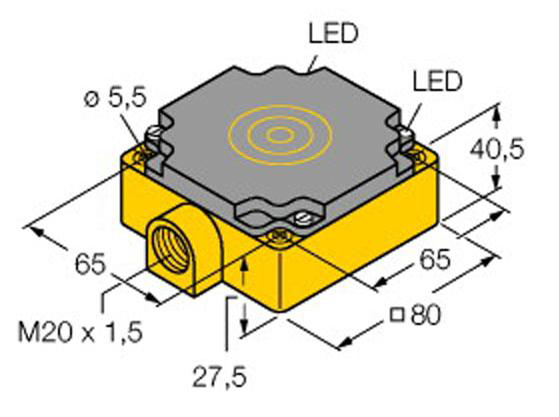

4、机械尺寸

机械尺寸：80mm*80mm*40mm

5、 信号指示

   红色LED：电源指示灯

   绿色LED：标签检测指示灯

         读卡器工作过程：

                 读卡器接上电源后，红色LED长亮，读卡器进入自动调谐状态并根据工作环境对自身参数进行调谐.。

                 读卡器检测到***标签存在时，***成功后绿色LED点亮，同时通过RS232 / RS485接口把数据传输到***。

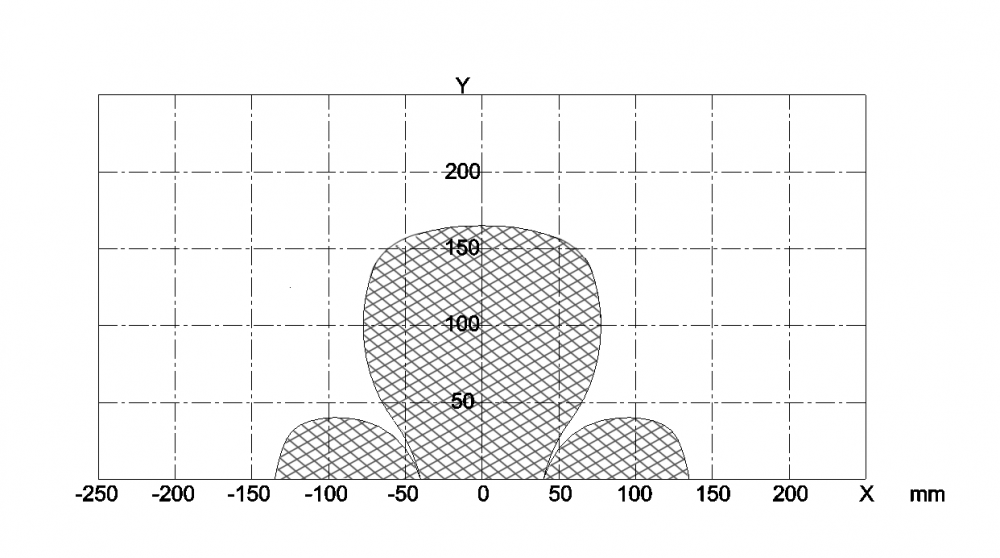

6、 检测范围

L8900系列&T242E

检测范围会根据RF标签卡、环境温度、周围金属、干扰环境等影响发生改变，检测范围图仅供参考，安装时请充分确认。

7、产品选型
