供应北泽水力控制阀300X缓闭式止回阀

300X缓闭式止回阀

概述

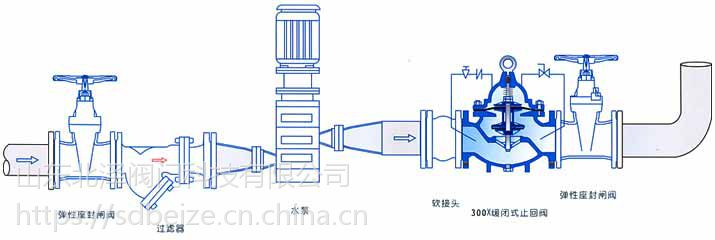

300x缓闭式止回阀是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠’眭。并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小，适用于600口径以下的阀门。

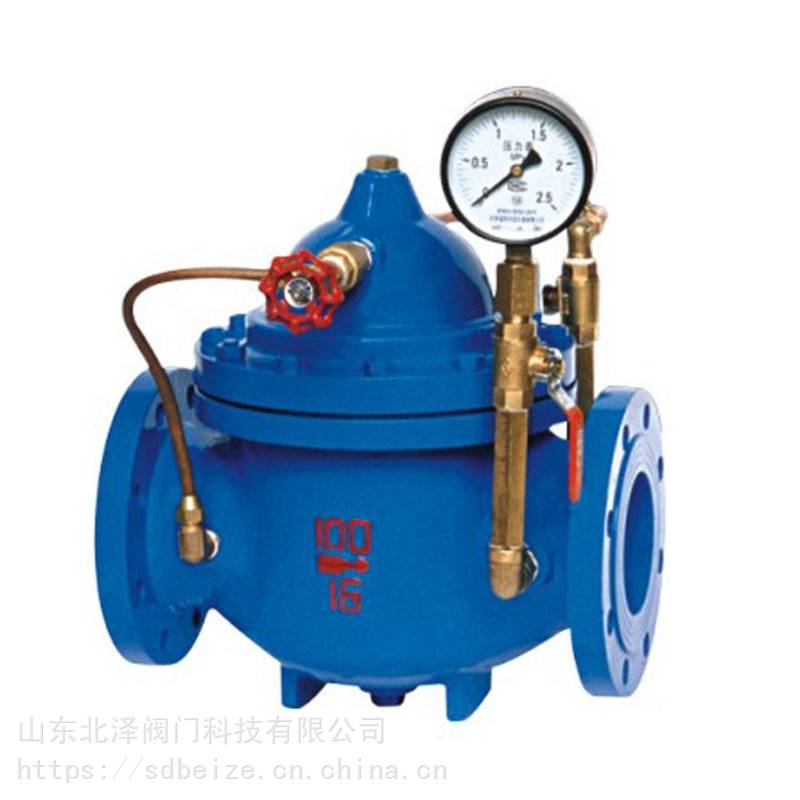

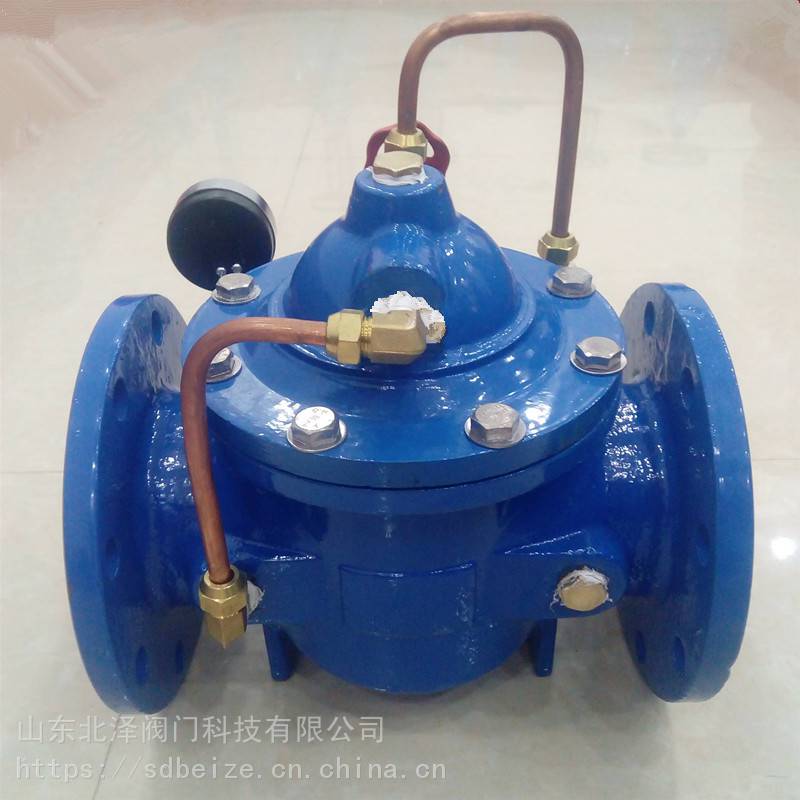

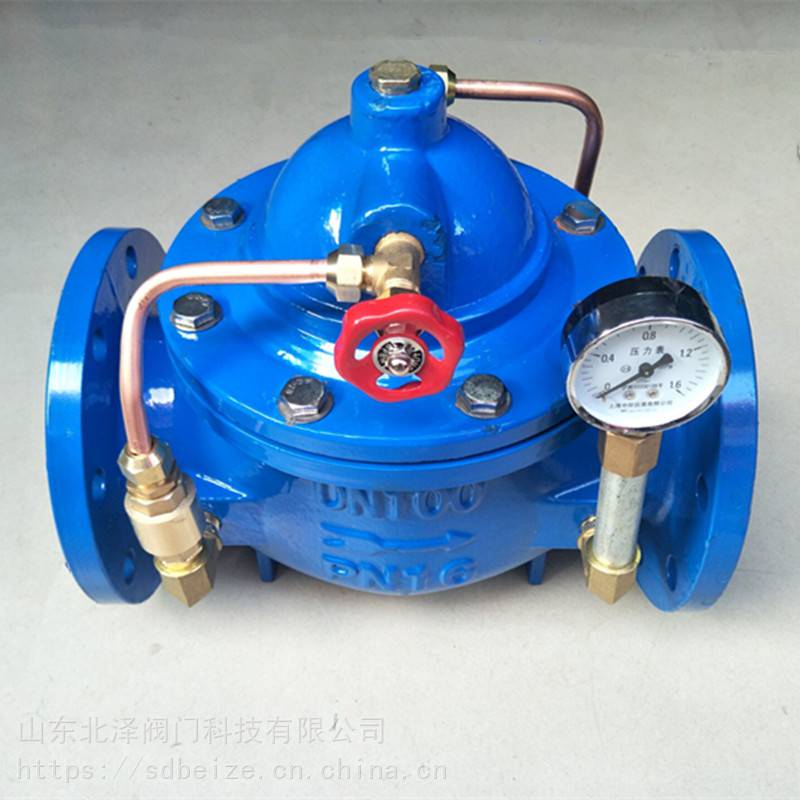

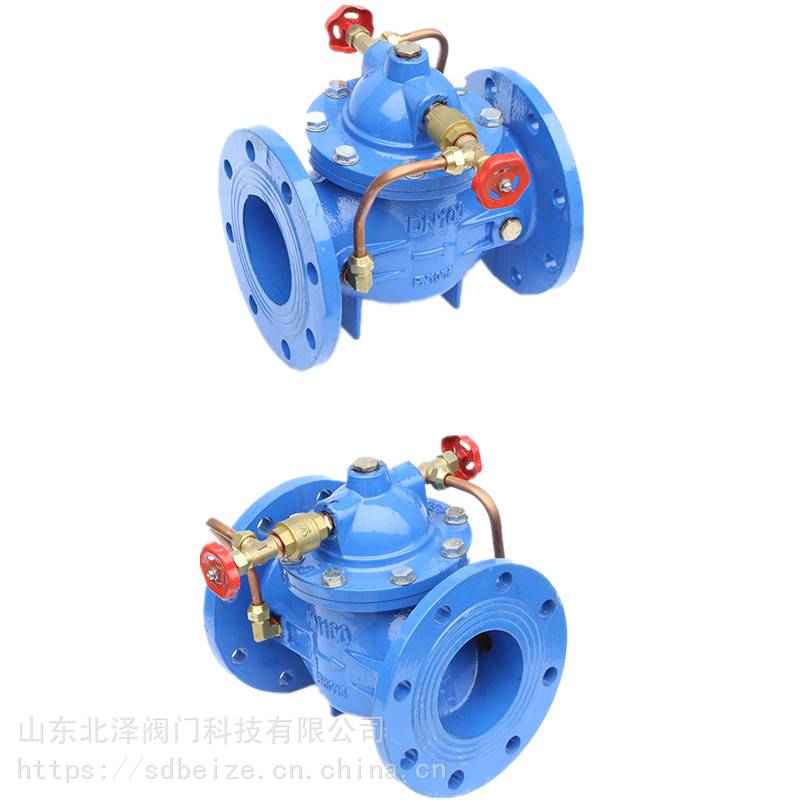

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到的开启或关闭速度。选用300X缓闭止回阀可以防止水锺水击的产生，以达到缓闭消声的效果。该水力控制阀产品利用水力自力控制，不需要其它装置和能源，***简便，开启及缓闭平稳。300X缓闭止回阀系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、***、液化***、暖通行业以及一般工业中。

工作原理

当从300X缓闭止回阀进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。 当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

结构

主要外形连接尺寸
