500X泄压阀
概述
500x泄压阀(500x持压阀)主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置．并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长适用于600口径以下的管道。
适用范围
当前水力控制阀被广泛用于石油化工、化工、煤气、***、液化***、暖通行业以及一般工业中。
结构特点和用途

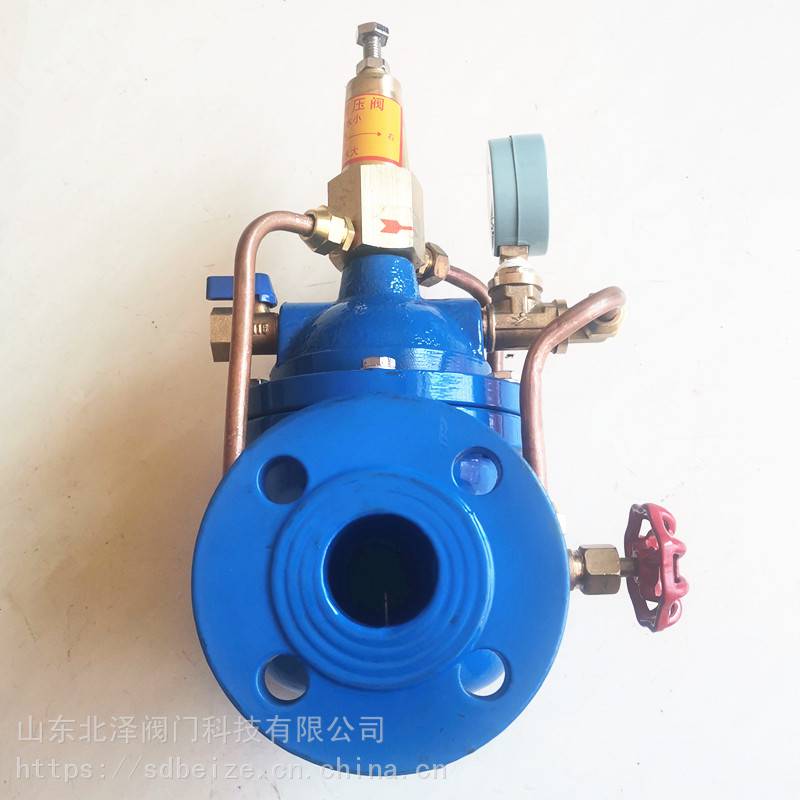

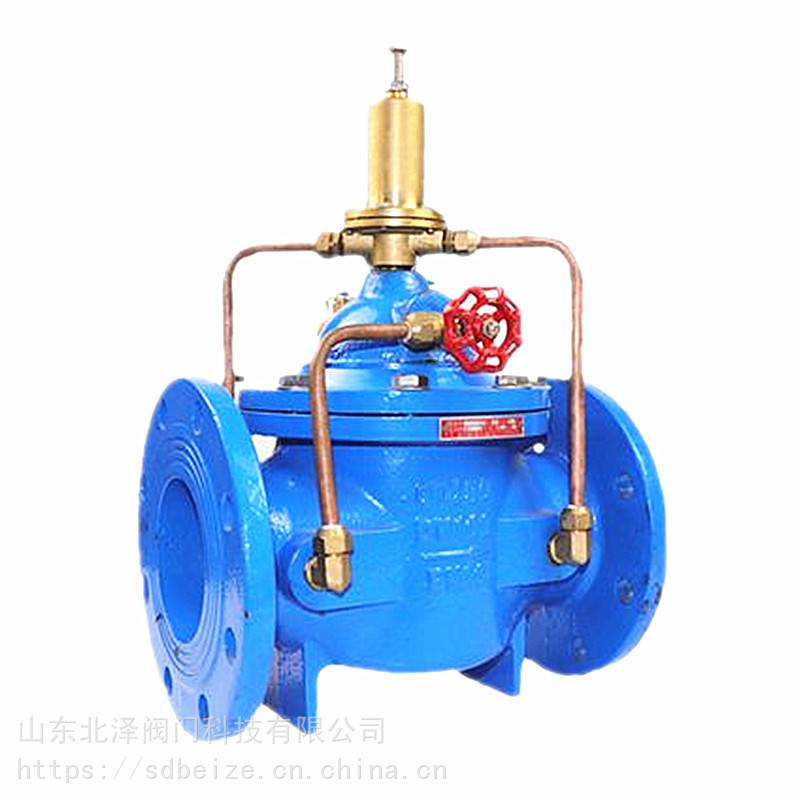

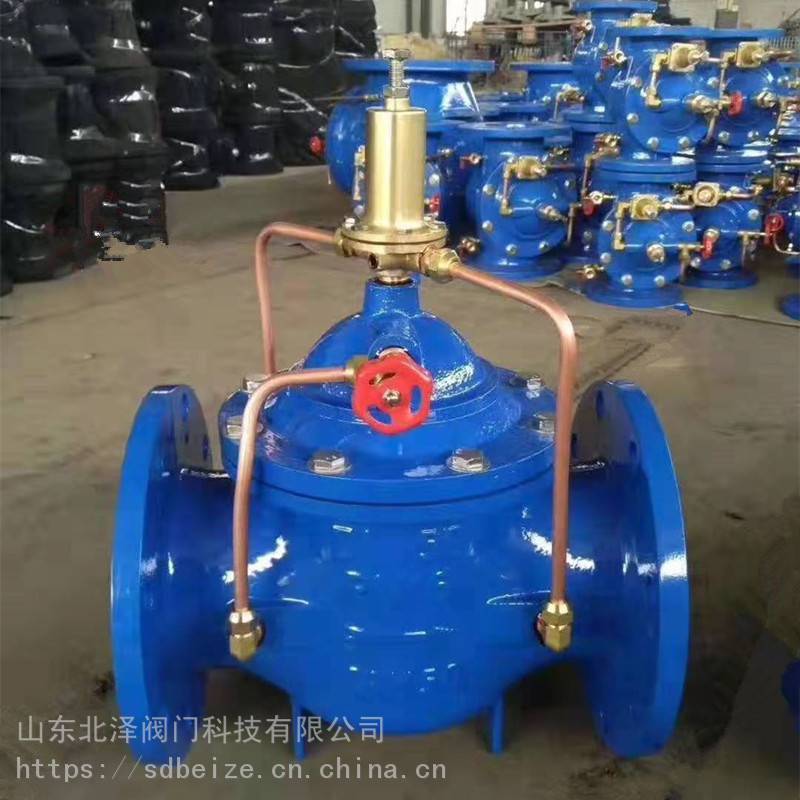

500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。 本产品利用水力自力控制，不需要其它装置和能源，***简便，一阀多用。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
工作原理
作泄压阀：当泄压/持压导阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力***到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。
作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室***主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
主要技术参数
| 公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
|---|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
主要零件材料
| 零件名称 | 零件材料 |  |
|---|---|---|
| 阀体 阀盖 | WCB | |
| 阀座 阀盘 | 铜合金 | |
| 密封圈 O型圈 | ***橡胶 | |
| 阀杆 | 2Cr13 | |
| 弹簧 | 50CrVA | |
| 针型阀 | 铜合金 | |
| 球阀 | 铜合金 | |
| 浮球阀 | 铜合金 | |
| 微型过滤器 | 不锈钢 |

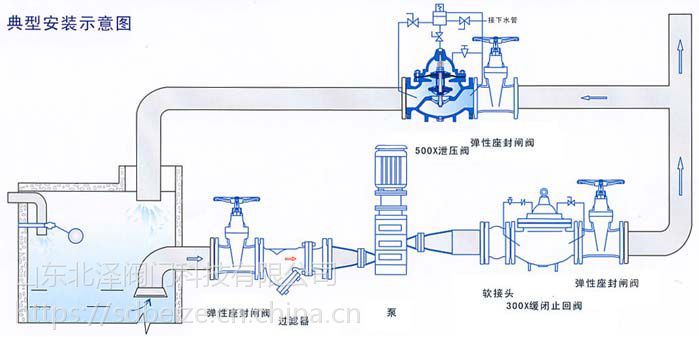

安装示意图
主要外形连接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 463 | 463 | 463 | 516 | 516 | 520 | 537 | 596 | 653 | 709 | 805 | 855 | 953 | 990 | 1030 | 1030 |
| H | 557 | 557 | 557 | 610 | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |
