浙江邦照电气有限公司研制开发的BZA系列充电模块为电动汽车移动充电桩开发的一款采用单相交流输入，输出恒功率范围宽等优点的充电模块。

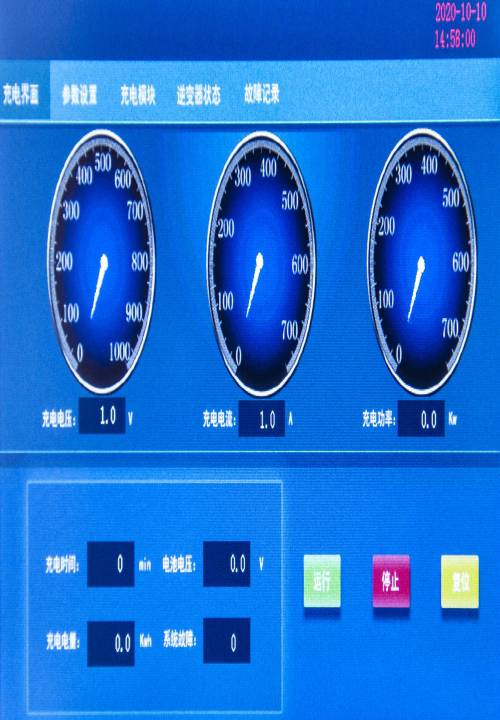

充电界面
1． 线缆连接
输入/输出接线采用螺栓固定，提高随车运输的抗震能力。
Can 通信线采用插座式装配，建议调试完成后点胶固定。
2． 输入限功率控制
充电模块输出功率与输入电压的关系，当输入电压在 220Vac～280Vac 之间时（回差小于 5V），模块可以输
出功率 7KW；当输入电压在 90Vac～220Vac 之间时，模块仍能正常工作，但是处于限功率模式。
3． 输出恒功率控制
额定输入电压时，模块允许输出功率为为 7KW，模块输出电压与输出电流的关系
说明：该模块采用两种工作模式：
1） 模块接收监控指令，是工作于32A模式或者16A模式（限功率点不同）。
2） 输出50V~500V和500~750V两段输出。在没有需求电压的情况下，开机默认工作在低压段模式，当模块实际输出高
于525V，模块自动切换到高压段工作。当需求电压低于500V时，又自动切回到低压段模式工作。当模块输出从高
压向低压变化时，跨越切换点模块输出会有短暂的跌落；当模块输出从低压向高压变化时，跨越切换点时模块输出
无跌落现象，在跨越切换点时，功率输出。
4． 温度限功率
55℃环境温度以下，模块满功率输出7kW；
55℃环境温度以上降额使用，为分段线性限功率；
65℃环境温度，模块允许输出功率大于等于3.5kW。
75℃环境温度，模块输出功率下降到0。
5． 输出限流点调节
模块具有无级限流功能。通过外部监控模块，模块的限流点在 0~20A 范围内可调。当输出电压在 50Vdc～750Vdc 之间
时，模块的限流精度为±0.3A。
6． 输出电压调节
通过外部监控模块，模块的输出电压可连续调整，调整范围为 50Vdc～750Vdc，小调节步距为 0.1Vdc。
7． 风扇控制
模块内置处理器可根据模块的内部温度和模块的输出电流调节风扇的转速。
8． 输入过/欠压保护
模块输入为单相交流电压，输入电压低于 90Vac 或者大于 280Vac 时，模块将停止工作、无输出。
出现过压或者欠压告警时，模块会将告警信息上报给监控模块；当输入电压***到正常范围内，告警消失，同时模块恢
复到正常工作状态。
4 充电模块 BZA系列
9． 输出过压保护
过压保护后需要人工干预方可开机。
软件过压保护点可通过监控模块设置，设置范围为 76Vdc～778Vdc，出厂默认值为 778Vdc。
人工干预方法：可以通过监控模块将模块复位，也可以交流断电后重新上电来进行模块复位。
10．过温保护
环境过温保护点为 80℃。
DC 板温度大于 85℃时，模块停止工作；当 DC 板温度低于 75℃时，模块将自动***工作。
11．内部母线故障保护
当模块内部母线电压超出过/欠压保护点时，模块将自动关机，此时模块无输出。
12．短路保护
模块短路时保护关机，并上告“模块故障”给监控。
13．后台通讯中断
模块发生通讯中断，时间超过 20S，模块关机保护，无电压输出。通讯***后，需要重新发开机指令才会开机。
14．风扇故障保护
风扇发生故障时，模块将产生风扇故障告警，此时模块关机，无电压输出。故障消除后，模块将自动***工作。
15．监控性能
充电模块采用 CAN 总线。
充电模块的安装步骤如下：
1．根据机柜的安装方式将挂耳装到机箱对应的位置上。
2．慢慢将充电模块完全推入槽位或者固定到安装板。
3. 拧紧充电模块挂耳上的固定螺钉，将其固定在机柜上，挂耳固定螺丝采用 M4，建议扭力为
4. 安装电缆，电缆应选择大于 6 平方或者 AWG10#线，端子宜采用 OT6-4，建议扭力为

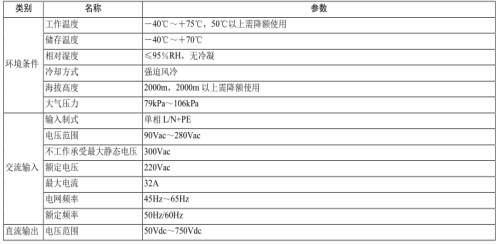

主要参数如下：
风扇的更换方法如下：
1．断电取下模块, 用十字螺丝刀将固定机箱上壳的螺钉拆下，去掉机箱盖板，松掉面板上的风扇紧固螺钉，拔下灯板线
缆插头。
2．拔下风扇的电源线，取出故障风扇。
3．将风扇电源线插入风扇电源插座，将风扇吹风的方向对准机箱内部方向，装入新风扇。
4．紧固面板风扇安装螺钉，合上机箱改版，打紧机箱螺钉。
5．检验新风扇是否正常运转，如是，则表明风扇更换成功。
充电模块的安装步骤如下：
1．根据机柜的安装方式将挂耳装到机箱对应的位置上。
2．慢慢将充电模块完全推入槽位或者固定到安装板。
3. 拧紧充电模块挂耳上的固定螺钉，将其固定在机柜上，挂耳固定螺丝采用 M4，建议扭力为
4. 安装电缆，电缆应选择大于 6 平方或者 AWG10#线，端子宜采用 OT6-4，建议扭力为
充电模块安装到系统机柜之后，系统通电即可运行。
使用环境
1． 过电压/安装类别：过电压类别Ⅱ。
2． 污染等级：污染等级Ⅱ。
3． 海拔高度：低于 2000 米，超过 2000 米需要降额使用。
4． 交流输入配电系统：TN 或 TT 系统。
5． 严禁在搬运过程中扔摔产品。
可多个模块并联安装达到更大电流，可集成逆变器或锂电储能或EV充电桩系统。
