供应电动调节蝶阀D971X/F，山东北泽调节蝶阀

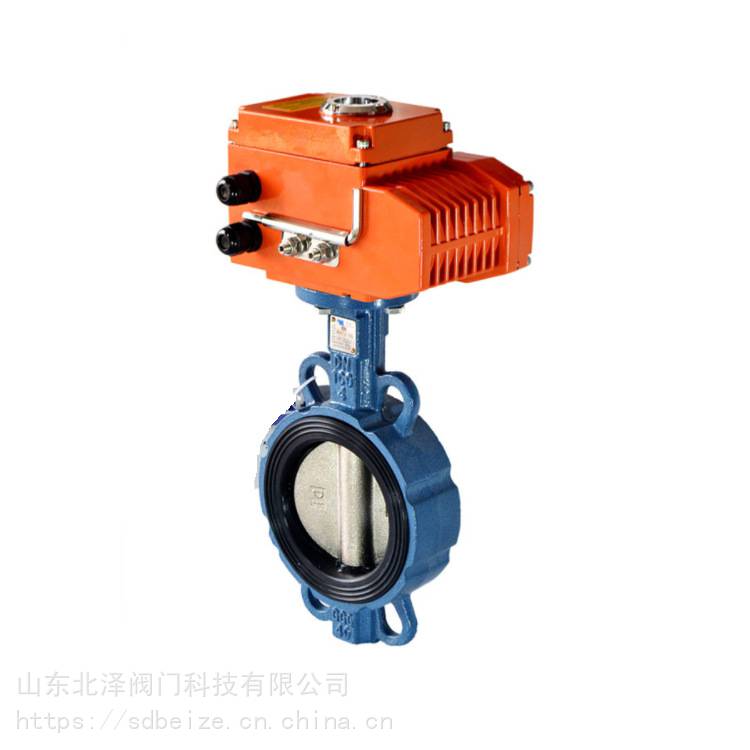

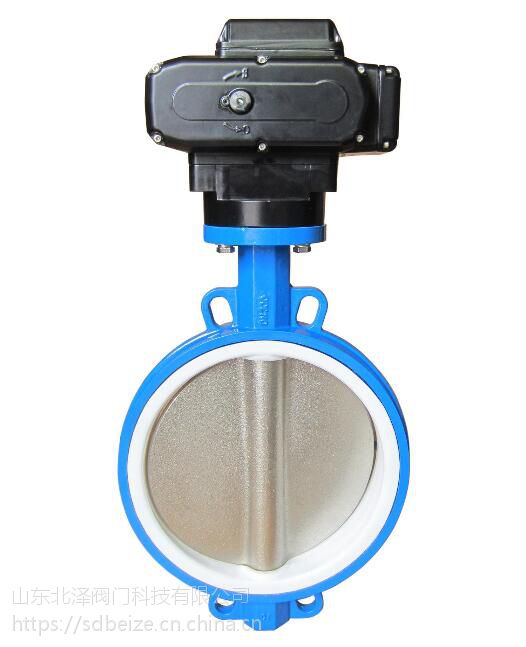

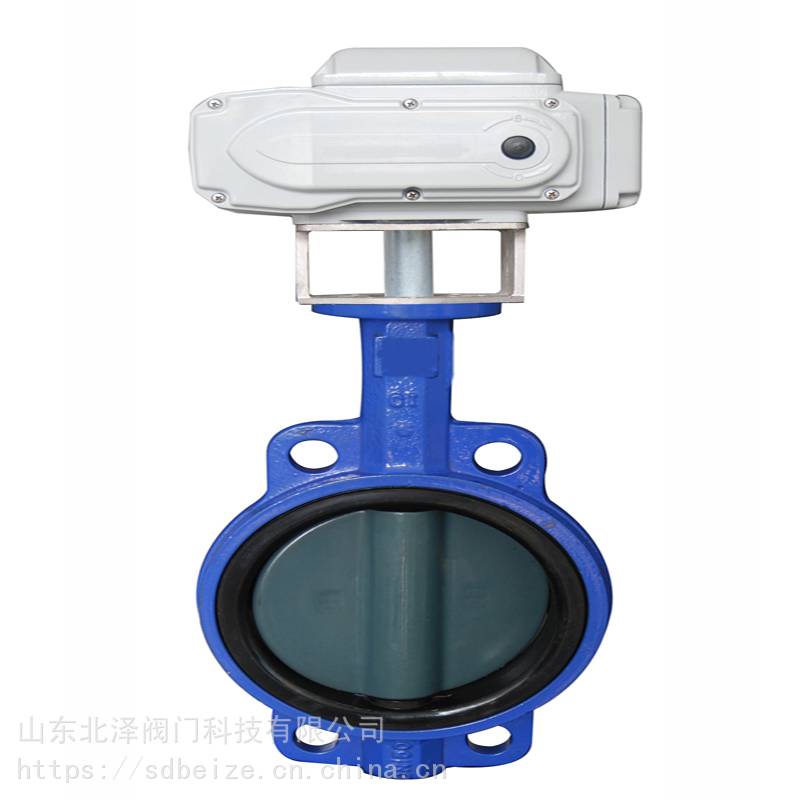

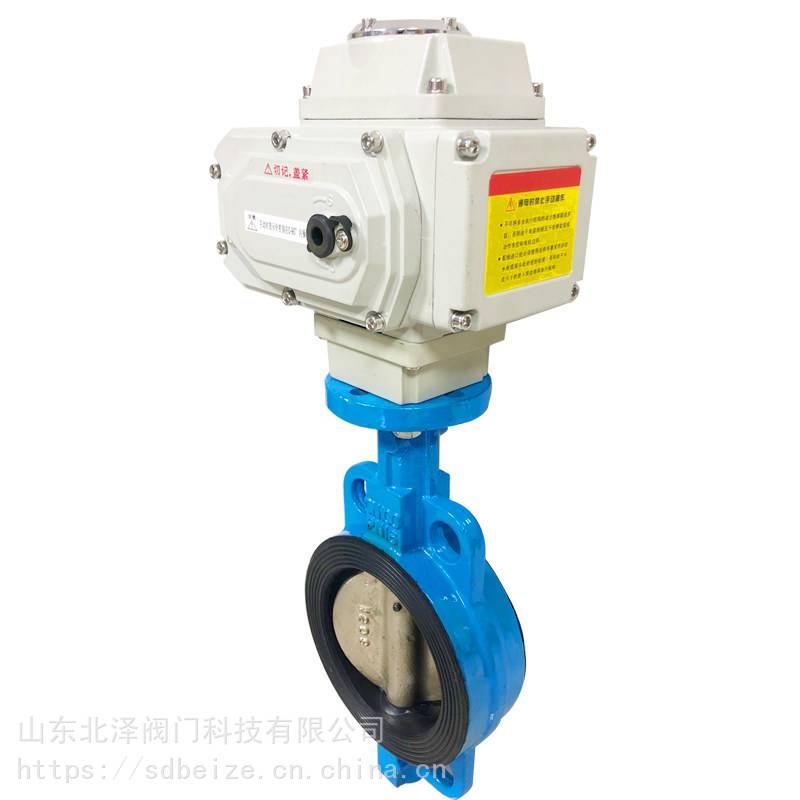

电动调节蝶阀 产品说明
电动调节蝶阀是有角行程电动执行器和蝶阀组成，电动执行器内置伺服系统，无须另配伺服放大器，输入控制信号（4-20mA或1-5VDC）及单项电源即可控制运转，具有功能强、体积小、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠，含颗粒、纤维性质的场合。可广泛应用于食品、环保、轻工、化工、教学设备、造纸、电力等行业的过程自动控制系统中。电动调节蝶阀有标准型、高温型、耐腐蚀型等多种选择。
电动调节蝶阀 技术参数
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| ***量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 可配HQ、CHV等系列角行程电动执行机构 |
| 控制方式 | 智能调节(4～20mA模拟量信号控制) |
电动调节蝶阀 零部件参数
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下轴套 | 铜合金、304、316 |
| 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁*橡胶、PTFE、PPL、304、316 |
| 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定销 | 25、35、45 |
| 上、下阀轴 | 2Cr13、304、316、316L |
| 上轴套 | 铜合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |

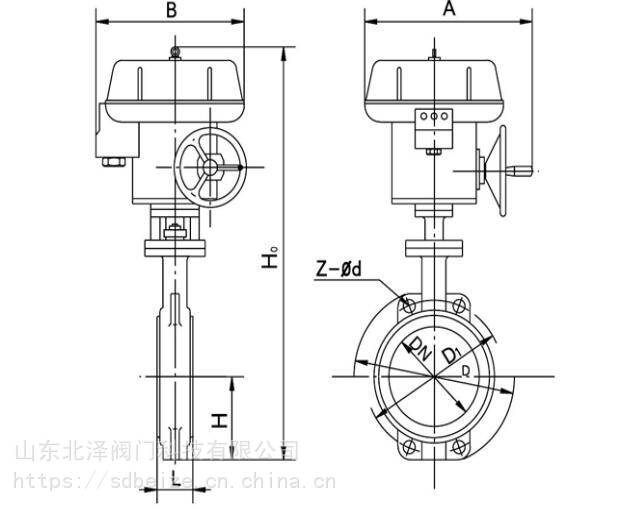

电动调节蝶阀 连接尺寸
| 公称通径DN | L | L2 | B2 | H1 | D1 |
|---|---|---|---|---|---|
| 50 | 161 | 40 | 42.6 | 297 | 92 |
| 65 | 161 | 40 | 45.6 | 310 | 106 |
| 80 | 161 | 40 | 45.6 | 331 | 122 |
| 100 | 188 | 40 | 51.6 | 348 | 150 |
| 125 | 268 | 40 | 55.6 | 428 | 177 |
| 150 | 268 | 40 | 55.6 | 447 | 204 |
| 200 | 268 | 40 | 59.6 | 481 | 260 |
| 250 | 268 | 40 | 67.6 | 520 | 314 |
| 300 | 268 | 40 | 77.6 | 548 | 370 |
| 350 | 268 | 40 | 79 | 583 | 422 |
| 400 | 268 | 40 | 105 | 615 | 473 |
| 450 | 268 | 40 | 112 | 819 | 526 |
| 500 | 268 | 40 | 129 | 847 | 577 |
