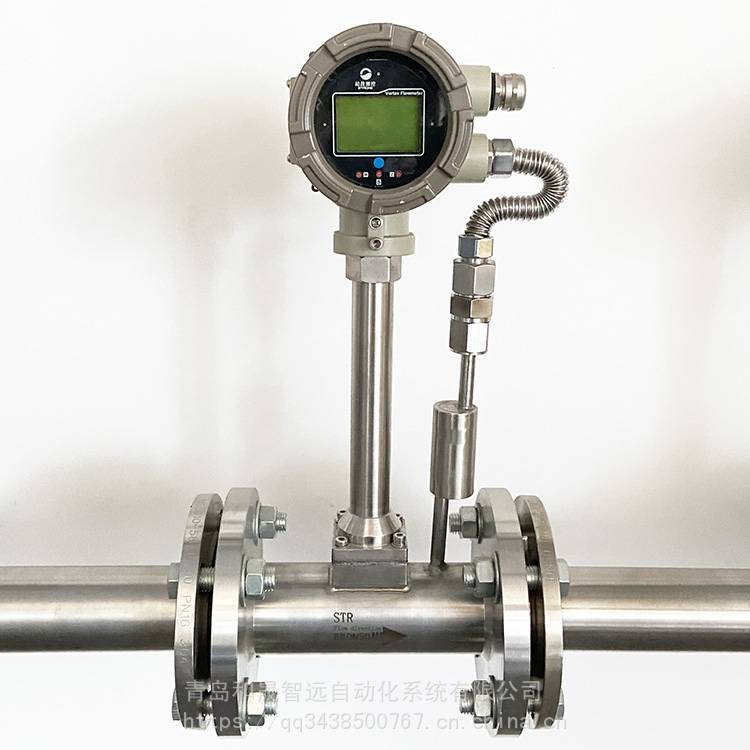

防震动涡街流量计STR型温压补偿涡街计量表

产品编号:1000000000005687715                    更新时间:2021-12-11
价格: ¥4751.00
青岛和晟智远自动化系统有限公司

青岛和晟智远自动化系统有限公司

  • 主营业务:蒸汽预付费系统;智慧热网管理系统;带监检证涡流量计;园区能源...
  • 公司官网:qq3438500767.cn.china.cn
  • 公司地址:华贯路18954831481

联系人名片:

刘成锦 18954831481

联系时务必告知是在"产品网"看到的

产品详情



    防震动涡街流量计 STR型温压补偿涡街计量表是根据卡门涡街原理来测量流量的一种应力式涡街流量计,信噪比大,灵敏度高,抗振性强。防震动涡街流量计 STR型温压补偿涡街计量表信号电路采用单片机技术进行数据处理,温压补偿涡街计量表将CPU单元、储存单元、显示单元、通讯单元和其他功能模块封装在放大电路内,具有RS485通讯功能,有着非常稳定的零点和精度,口径从DN25~DN300,青岛智远仪表LUB-23100防震动涡街流量计应用于测量过热蒸汽,饱和蒸汽,压缩空气和一般气体及液体的体积流量和质量流量。

青岛智远仪表防震动涡街流量计仪表系数测试:

  1. 将防震动涡街流量计装于流量校准装置上。

  2. 按流量计的规格选择六个流量点进行出厂检验(在质量的前提下,可选择三个流量点进行出厂检验)。流量点见表2,各流量点的实际流量应不超过规定值的±10%

  3. 按照规定的流量点进行单行程检验,在每个流量点需运行5min后进行检验,每点连续测量次数至少三次。

  4. 当一次检定中流量计脉冲技术的相对误差大于被检流量计仪表系数重复性的1/5时,此检至少检定六次。

  5. 锅炉补给水计量表若传感器安装点的上游在同一平面上有二个90。弯头,则:上游直管段≥25D,下游直管段≥5D,采用的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病,仪表应安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。




青岛智远仪表防震动涡街流量计 STR型温压补偿涡街计量表安装注意事项:
●传感器可以安装在(室内或室外)水平、垂直或倾斜的管道上。但当测量液体时,管道内必须充满液体,当安装在垂直或倾斜管道上时,液体的流向应自下向动。
●涡街流量传感器的上游侧和下游侧应有较长的直管段。其上、下游直管段长度根据管道状况不同而不同,传感器上游应尽量避免安装调节阀、减压减温装置或半开阀门,应将调节阀或半开阀门安装在传感器的下游8DN(通径的八倍)之后。
●安装传感器的直管段应尽可能的与传感器通径(DN)一致。若无法一致时,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
●被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
●抗振数字涡街可承受全向重力加速度值2g,振幅10-110HZ的振动和信号;电板外罩屏蔽壳,对非强大的电磁场能有效屏蔽。所以大多数的振动和场合,数字涡街都能有效解决计量。
●将配备的用法兰分别焊接到上游和下游直管段上,应使用阀兰与直管段的内径严格保持垂直和同心。
●将传感器夹装在焊有用法兰的上、下游直管段上,并用螺栓紧固。应使上游和下游直管段与传感器保持同心。
●将装配好直管段的传感器装配到管道上。并且应注意传感器的流向标志要与管道内流体的流向一致。
        LUB-23100防震动涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就自然交替地产生有规则的旋涡,这种旋涡列被称为卡门涡街. 在d/D=0.281时,释放的旋涡稳定。(D为管道直径。)卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关,温压补偿涡街计量表调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处,结构简单牢固,无可动部件,性高;检测元件不与介质接触,,寿命长,传感器采用检测探头与旋涡发生体分开安装,而且的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性好和稳定性高的特点,防震动涡街流量计 STR型温压补偿涡街计量表流量计尽量避免在架空的非常长的管道上安装,这样时间一长后,由于流量计的下垂非常容易造成流量计于法兰的***,若不得已安装时,必须在流量计的上下游2D处分别设置管道紧固装置,1908年贝纳德(Ben耐)指出了圆柱体后方尾流的周期性与旋涡的形成和排列有关。测量高温蒸汽时,保温层不能超过支架高度的三分之一,90年代中后期不少涡街流量计在企业应用取得成功的文章。这些文章从不同的方面对孔板流量计与涡街流量计的技术特点、技术参数进行对比,认为涡街流量计是一种值得的有广阔发展前景的流量仪表。
