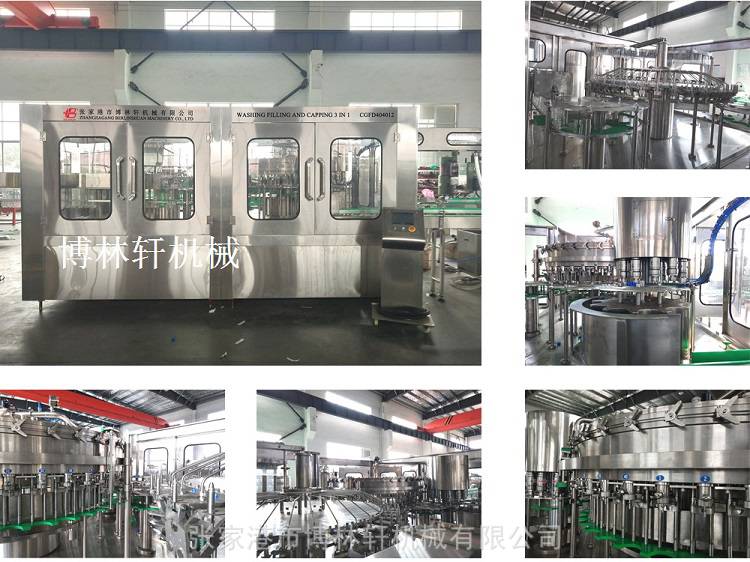

  CGFD系列汽水灌装机， 该机集冲洗、灌装、旋盖为一体的全自动多功能联合机组，它适用于各种含气饮料、汽水、苏打水、碳酸饮料等饮料生产的自动冲洗、灌装、封口，该线设计简洁、式样新颖、功能简单、适应性强、操作使用方便、外形造型美观、自动化程度高，是目前国内外灌装设备。

    瓶子由瓶子风送系统通过拨瓶星轮传送至三合一灌装机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转180°，使瓶口向下。在冲瓶机特定区域，喷嘴喷出冲瓶消毒液或水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住瓶口保持。灌装阀通过阀升降机构在凸轮作用下实现下降与上升。灌装采用等压灌装方式。灌装阀下降接触瓶口后打开完成灌装过程，灌装结束后灌装阀上升离开瓶口，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一瓶装机。

主要特点：

1.本机结构紧凑，占地面积小，控制系统完善，操作方便，自动化程度高。
2.灌装液缸，灌装阀等与物料接触的零件均采用卫生级不锈钢304制造，易清洗，符合食品卫生要求。密封件采用耐热橡胶，满足了用户高温消毒的工艺要求.

3.等压灌装原理及流行的弹簧阀，卫生级***灌装阀，液位准确无液损，确保优良的灌装质量。

4.电器控制采用了PCL可编程控制器，实现了从瓶子入机到包装完毕的全自动控制，采用了变频调速控制，易于用户调整调备，满足了不同工艺对生产能力的要求.

5.封盖头采用恒扭矩装置，磁力离合调整拧盖力矩，该装置保证封盖质量，并且不会损坏瓶盖，确保封盖质量。
6.采用***的理盖系统，该系统配有瓶盖自动提升，进盖，瓶盖消毒，瓶盖冲洗，有完善的喂盖及保护装置。
7.变换瓶形，只需更换星轮及弧形板即可实现，操作简单、方便。
8.设有完善的过载保护装置，能有效保护机器及操作者的安全。
10.本机采用变频调速电机，可方便地进行生产能力的适当调整。
11.主要电器元件、变频器、光电开关、接近开关、电控阀门等均采用三菱MITSUBISHI、欧姆龙OMRON、施耐德SCHNEIDER等进口元件，以确保整机的优良性能。
12.控制系统具有水位自动控制、缺盖检测报警、冲瓶自停报警及班产量计数等功能。

设备基本机构介绍：

冲洗部分：

1.进入瓶道的是与瓶刻度盘直接连接的空气输送装置

2.所有304不锈钢清洗头，喷水式注水计，节约用水，更清洁

3.304锈钢夹持器，带塑料垫，确保清洗过程中瓶子碰撞小

4.304不锈钢清洗泵CNP南方泵

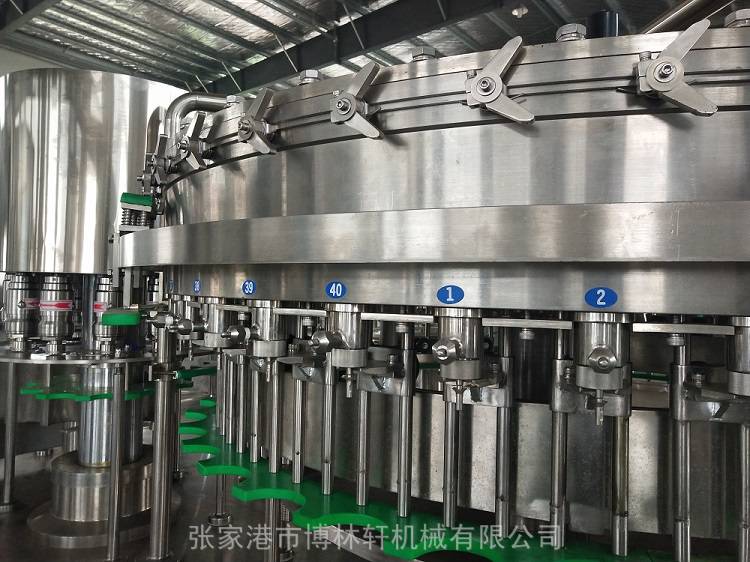

灌装部分：

1.液缸和灌装阀均采用卫生级不锈钢，材料304或316可供选择。

2.灌装采用提升式等压灌装，无瓶不灌装，灌装量可微调，灌装后液位相同。

3.所有不锈钢接触部件和液体罐，精细抛光，无死角，易于清洁

4.不锈钢水泵CNP。

旋盖部分：

1.磁力离合调整拧盖力矩，该装置保证封盖质量，并且不会损坏瓶盖，确保封盖质量。

2.所有材料304不锈钢结构.

3.无瓶无盖，缺瓶缺盖时自动停止
