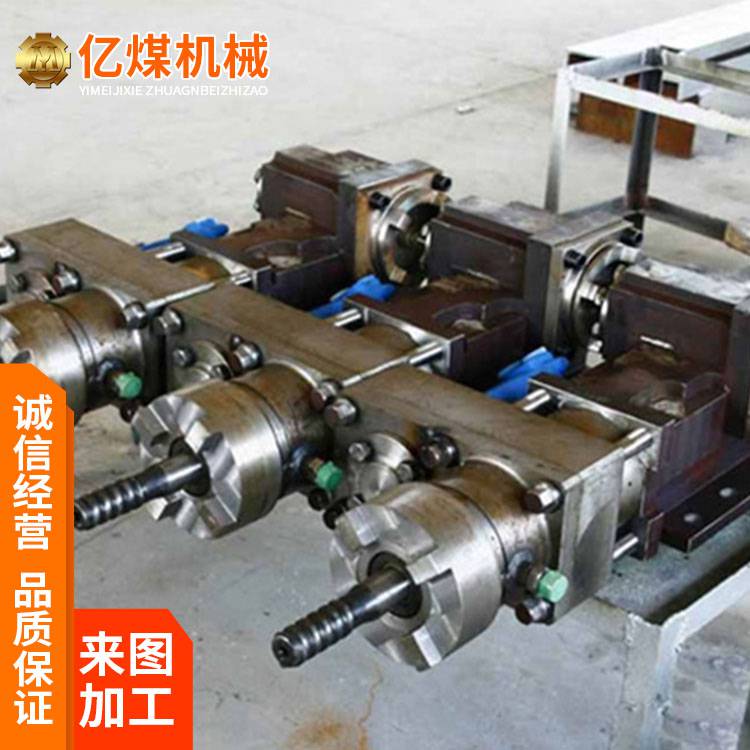

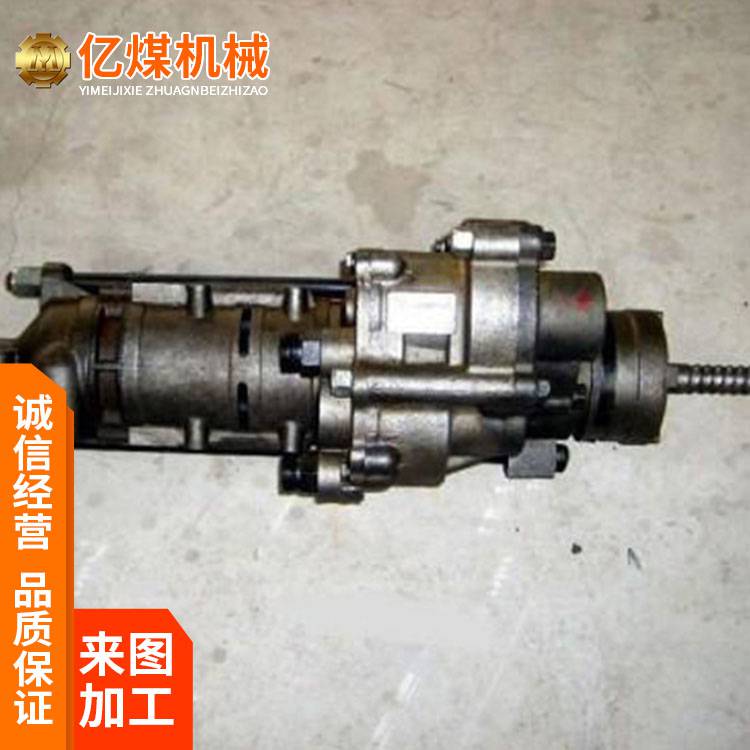

YGZ90型凿岩机可与CTC14A、CTC142型凿岩台机或TJ25型凿岩机配套，用于中硬或坚硬矿岩石(F=8~18)针凿∮50-∮80mm炮孔，有效孔深30M该机主要用于井下***场上身平行或扇形炮孔。
与露天凿岩台车配套可在中、小型露天***场或石方工程中钻凿下向或水***孔亦可用于需要钻凿中深炮孔的其它作业。
YGZ90型凿岩机参数
外形尺寸：（长X宽X高）876X355X303mm
机重95KG
缸径 125mm
活塞行程62mm
工作气压 0.5-0.7Mpa
冲击能 ≥225J（焦耳）
凿岩冲击频率 ≥34HZ（赫兹）
转钎扭矩 ≥140Nm
凿岩耗气量 ≤225L/s
工作水压 0.4~0.6Mpa(兆帕)
气管内径：冲击部份 ∮38mm(毫米) 转钎部份 ∮25mm(毫米)
水管内径 ∮19mm(毫米)
钻孔直径 ∮50~∮80mm(毫米)
钎尾规格 ∮32X90mm(毫米)
YGZ90型凿岩机使用、维护和技术
YGZ90型凿岩机的转钎扭较大，故在钻凿具有裂隙，溶洞的矿岩时不易卡钎，即使有时发生卡钎故障亦可采用弱冲击强回转办法消除故障。其操作要领简述如下：
对于不同岩性的矿性的矿岩，需根据排粉情况分别调节；冲击能转钎速度和轴推力，才能得到较高的凿岩速度。如对于中硬矿岩，冲击能可小些，转钎速度可高些， 推力不宜过大，而对于坚硬矿岩，冲击能可小些，转钎速度可高些，推力不宜过大，而对于坚硬矿岩，冲击能则要大，转钎速度要低些，推力应大些。
在遇有裂隙、溶洞而卡钎时，则要减小冲击能。加大转钎速度，甚至可以停止冲击，完全依靠回转通过卡钎区排除故障。因是无阀配气，宜在高气压下作业，工作气压不宜低于0.5Mpa。
中洗水压不宜低于0.4Mpa
凿岩机的润滑条件应良好，以防止磨擦面（尤其是活塞与气缸和配气体的配合面）在高速运动时，产生局部高温而研伤。润滑油可根据工作环境的温度高低选用30 号或20号机油。润滑油应连续供给，一般使用可以调节供油量的注油器，供油量应适当，每个工作班内以消耗3-5公斤为宜。过多则造成油雾大，过少则润滑不良。
使用的钻具应符合质量要求。
