金蜘蛛高空承接异型钢烟囱防腐工程的***设计施工
1烟囱防腐表面清理及处理
A、烟囱基体采用气动压力式喷砂方法，彻底清除烟囱内表面和积灰平台的灰尘、水泥浆、耐酸砂浆等附着杂物，清除表面松动部分，保证基层坚固密实，没有起砂、起壳等现象。根据内衬砖的釉面的损坏情况，对已经起皮、松散、裂纹的部分进行机械或人工清理。
B、整体喷砂完、清理烟囱内部积灰后，用压缩空气自下而上整体不间断吹扫烟囱内壁，手摸基本无灰尘后，在喷涂材料前，用干抹布整体擦拭一遍。如果达不到要求则重复上述工序。
烟囱防腐具体喷砂打磨要求：
1）喷砂应仔细检查，清除附着物，并清除基体表面油脂及可溶污物。
2）喷砂用砂：
使用含硅量98％花岗岩石英砂，规格：小粒 50－100目，大粒20－40目 。
3）工具设备要求：
喷砂前应检查压力容器的许可证、喷砂工佩戴防护工具、安全带（绳）和供氧装置安全可靠，喷嘴无磨损，当孔口直径增大25%时宜更换喷嘴。
空压机气压为6.0×105～6.5×105Pa，气压变幅为0.5×105～1.0×105Pa。
砂桶气压为4.5×105～5.5×105Pa，不得小于4.0×105Pa。
应采用专用高耐磨耐压喷砂管。
4）烟囱防腐施工环境要求：
烟囱喷砂除灰为露天作业，施工时除应注意防尘和环境保护，每日检测施工现场环境温度、湿度和基体表面的温度，做好记录。
5）烟囱防腐工艺控制要求：
① 压缩空气必须经冷却装置及油水分离器处理，以保证干燥、无油；定期清理油水分离器。
② 喷嘴到基体表面距离以100～300mm为宜。
③ 喷射方向与基体表面夹角以15°～30°为宜。
④ 喷砂清灰后、进行喷涂前，如遇造成基体表面潮湿的情况时，要待环境达到施工条件后，用干燥的压缩空气吹干表面水分后施工。
⑤ 喷砂时喷嘴不要长时间停留在某处。
⑥ 对喷枪无法喷射的部位要采取手工或动力工具打磨或清除灰尘。
6烟囱防腐清灰施工质量：
① 喷砂标准：彻底除去基体表面的油脂，烟灰产物等一切杂质，表面无任何可见滞留物，呈现均一的砖体本色。
② 检验标准：基体表面洁净，表面无可见的油脂、污物和杂质
C、清理后***方将测绘出详细的烟囱内壁腐蚀状况图及缺陷修正方案，交付招标方查验。
D、裂缝、凹陷和错落部位，需通过专用的耐温耐酸防腐材料和玻璃丝布进行全部修补，牛腿部分断砖处将松动的砖全部敲掉，保证剩余的砖牢固、坚实，使烟囱基体基本平整。

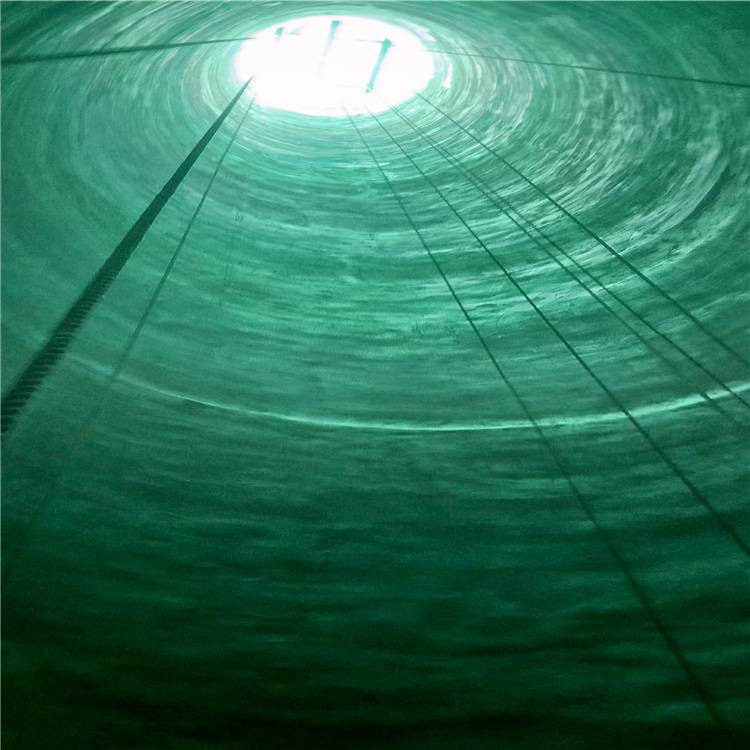

E、基体修复完毕，从上至下对所有砖缝用专用耐温耐酸防腐材料进行底涂。施工时使烟囱内壁表面保持干燥，确保防腐层与烟囱基层的粘结牢固。
