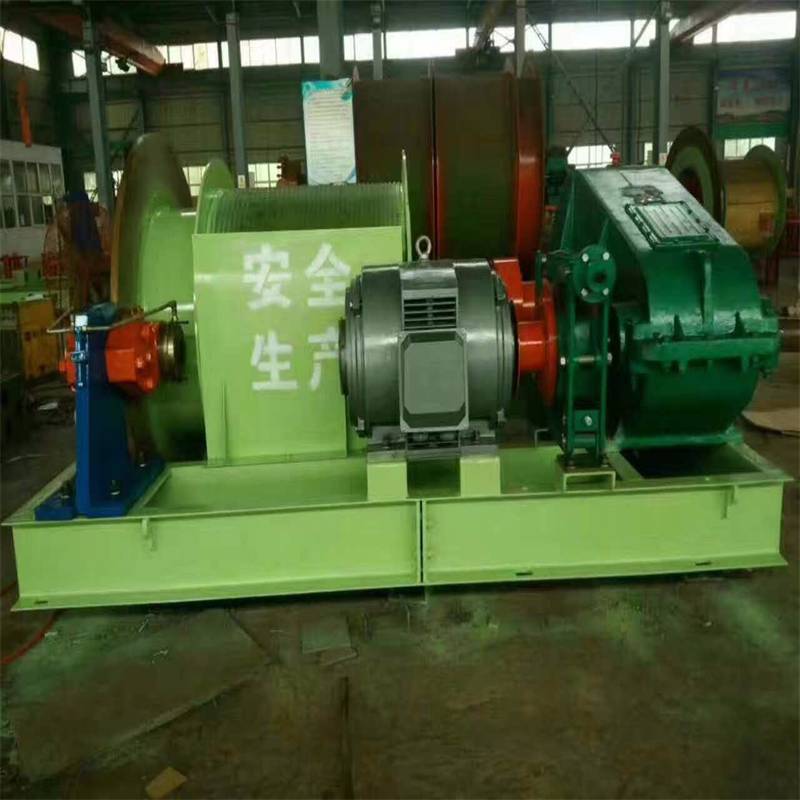

JSDB型双速多用绞车系列产品在技能原理上,选用“齿-联”传动系统和“双轴多级”的传动特色,完成了快、慢两个速度,其慢速可替代现有的回柱绞车和慢速绞车,其快速可替代现有的调度绞车和运送绞车。在结构特色上,不只完成了小结构,大拉力的特色,也完成了长条形对称结构特色,适合于煤矿井下狭小的作业空间,操作灵敏便利。它克服了现在慢速、回柱等系列绞车存在的传动功率低,寿命短,工效低一级特色,也克服了调度、运送等系列绞车存在的牵引力小,宽型结构等特色。
主要技术参数表JSDB-13
参 数 / 型 号 | JSDB-13 | ||
静张力KN | 慢速 | 外层 | 130 |
内层 | 200 | ||
平均 | 165 | ||
快速 | ≥15 | ||
绳速m/s | 平均绳速 | ≤0.2 | |
外层绳速 | ≥1.2 | ||
减速比 | 慢速 | 209.66 | |
快速 | 25.82 | ||
钢丝绳 | 直径mm | 24 | |
容绳量m | 280 | ||
电动机 | 型号 | YBK2-225M-8 | |
功率KW | 22 | ||
转速r.pm | 730 | ||
卷筒尺寸 mm | 直径 | 434 | |
宽度 | 531 | ||
外形尺寸 mm | 长 | 3158 | |
宽 | 970(1215) | ||
高 | 1030 | ||
整机重量 (包括电机kg) | 3780 |
