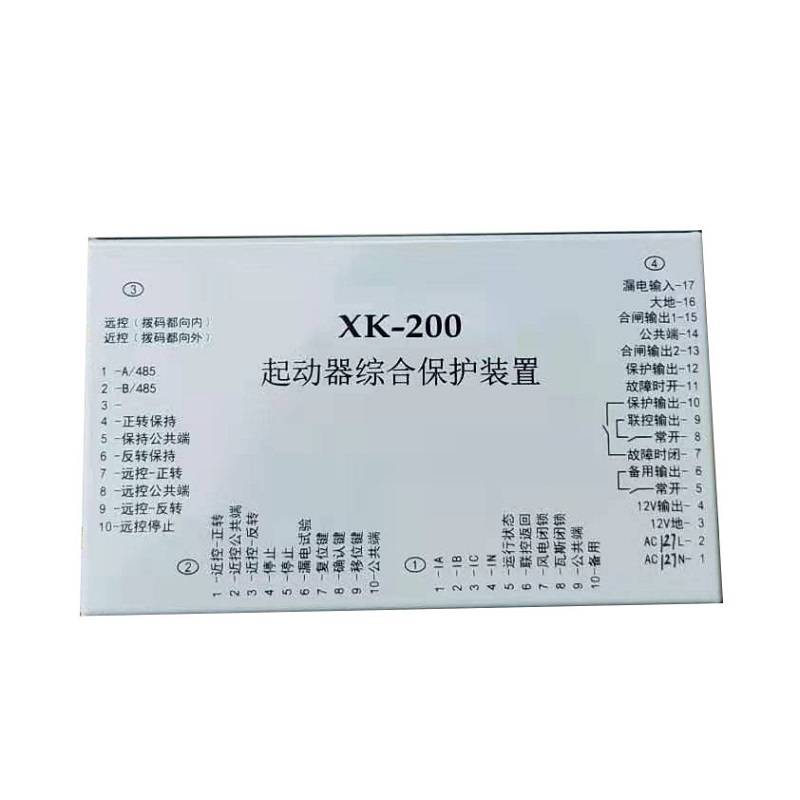

XK-200磁力起动器综合保护装置说明 ：
适用于10kV、6KV、3.3KV电网中性点不接地系统或中性点欠补偿接地的供电系统，可对电网和设备起到监控和保护作用。各个保护电流整定值和时间定值均可***设定,便于系统中保护的上下级配合，通过联机闭锁的方法解决井下配电线路越级跳闸问题，保证在井下终端用电设备发生短路故障时，保护动作跳闸不越级到地面变电所。同时装置还预留远程通讯接口，可与其他设备联网构成供电系统的远程测控系统。能够把电气设备的运行参数、电量信息、设备状态、电力系统的故障原因及故障录波数据发送到监控中心站，同时装置也能够接收监控中心站发出的控制命令，从而实现电网系统的现代化管理。装置具有后备电源，当供电线路断电时装置在电源断电的同时将自动启用后备电源给装置供电，完成soe事件记录和故障录波，并方便井下工作人员及时查看事故原因，排除故障。本装置矿用系列专门针对煤矿井下复杂电网环境及特殊使用需求在软硬件方面进行 优化设计，具有较强的抗干扰、抗震及耐潮防腐性能，遥控与键控两种操作方式确保井下操作的实用方便与可靠性。配装在BGP、PBG、PJG、QBGZ系列矿用隔爆型高压开关内使用，实现煤矿井下电力参数测控的自动化，保证井下电网的安全运行与现代化管理。
XK-200磁力起动器综合保护装置主要特点 ：
（1） 与变压器高压开关配套组成了***的低压侧故障分断变压器高压侧电源的运行模式。
（2） 所有故障均通过信号线驱动高压侧真空断路器分断高压侧电源，从而降低了分断电
流，克服了低压馈电开关的频繁分断故障，同时克服了变压器低压绕组至低馈开关回路漏电不能分断故障点的死区问题，避免了故障烧坏变压器绕组的重大事故。
（3） 保护箱两侧接线腔各有两个负荷出线口，能够满足多路负荷的连接。
（4） 采用技术***的进口智能化可编程序控制器PLC一体机系统，保护精度高，反应速度快；参数设置灵活方便、质量稳定、动作性能灵敏可靠、运行及故障画面直观简明。
（5） PLC智能型综合保护器采用模块化结构，优化的软硬件抗干扰处理，具有良好的人机 界面，使安装、使用、维护更简单，使用寿命大为增加。
（6） 保护功能齐全，有过载、短路、漏电、漏电闭锁、过压、欠压、远控分闸等保护。
XK-200磁力起动器综合保护装置使用环境条件 ：
1、海拔不超过1000m；
2、周围环境温度:-5℃～+40℃
3、周围空气相对湿度不大于95%（+25℃）；
4、4、有***、煤尘等混合气体的煤矿井下；
5、无足以腐蚀金属和***绝缘的气体和蒸气；
6、能防止滴水和无水浸的地方；
7、无振动与冲击振动的地方，与垂直面的倾斜度不超过15度。
