直流电压跌落发生器DRPDC主要针对由直流配电系统供电的电气和电子设备在运行时，受到供电电源电压暂降、短时中断或电压变化的抗扰度所带来的影响提供一个评定依据。直流电压跌落发生器DRPDC性能符合IEC61000-4-29和GB/T17626.29的要求。

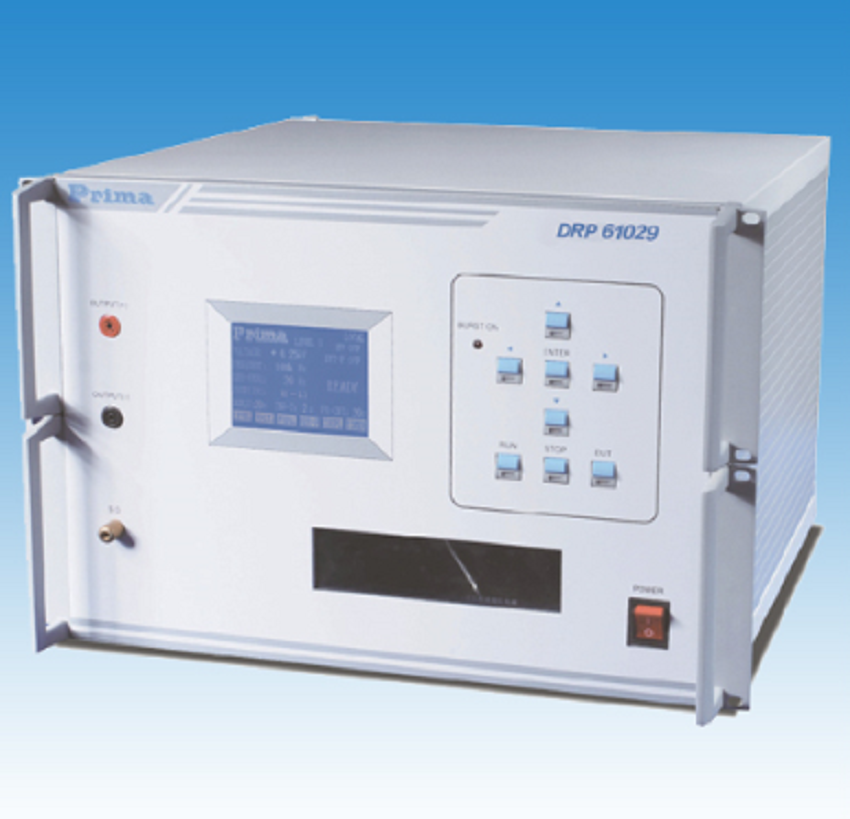

参数 | DRP61029 |
额定输出电压 | 0～72V DC |
跌落输出变化范围 | 0～120% |
标准试验等级 | 电压暂降(从100%跌落到40%和70%或任意值) |
试验条件:负载阻抗为100Ω | 持续时间10ms~1s或任意短时中断(从100%跌落到0%) |
持续时间1ms~1s或任意电压变化(从85%跌落到120%或从80%到120%或任意) | |
持续时间100ms~1s或任意 | |
电压突变阶跃时上升（或下降）时间 | 1μs~50μs (发生器负载阻抗为100Ω) |
输出电压的上过冲/下过冲 | 小于电压变化的10%(发生器负载阻抗为100Ω) |
跌落持续时间 | 1～6000 ms |
跌落间隔时间 | 0.1～60.0 s |
试验次数 | 1～9999 |
被试设备的容量 | DC 0～50V I≤5A；5.6A限流保护（100％电压输出时） |
使用环境 | 环境温度：15℃～35℃ |
工作电源 | 单相AC 220V±10％、50／60Hz |
外形尺寸 | 470×425×225mm |
