GFK50风门传感器是与煤矿环境监测系统配套使用的产品。它适合于煤矿井下风门风窗开闭状态的检测。

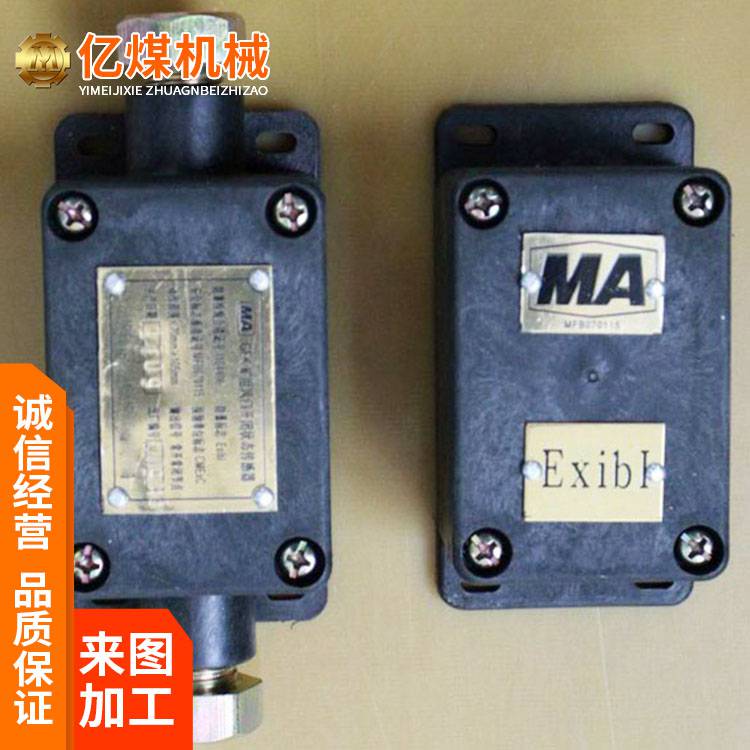

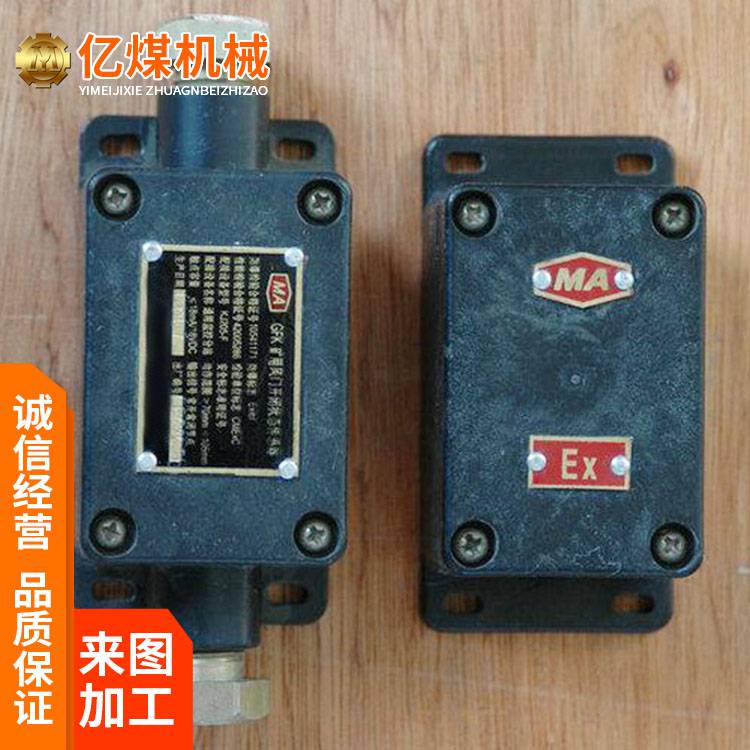

GFK50风门传感器由传感头组和磁块两部分构成，传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成。
GFK50风门传感器工作原理
仪器整机由内装干簧管电路并带引出电缆的感应部和内装***磁铁的磁铁部两部分组成。当门扇被打开时，感应部内的干簧管远离磁铁而断开；同时有声报警提示。当门扇被关闭时，干簧管接近磁铁而吸合。
当为单风门时，风门打开就有声光报警，仪器输出风门“开”信号，风门关闭后停止声光报警，仪器输出“关”信号。当为双风门时，需要将仪器的双风门连接通讯线连接在一起，其中的一台或者两台仪器的数据传送到分站。
其中的一个风门为打开，仪器输出的信号为“关”，没有声报警，有光报警，两个风门都打开时输出的信号为“开”，同时两个仪器都有声光报警。
GFK50风门传感器使用条件
工作环境条件：
a.温度：0～40 ℃
b.相对湿度：≤96％（+25℃）
c.大气压力：86～116kPa
d.具有***、煤尘***性混合物的煤矿井下；
传感器能承受的贮存条件为：
a)高温：60℃；
b)低温：-40℃；
c)平均相对湿度：95%（+25℃）；
d)振动：加速度50m/s2；
e)冲击：加速度500m/s2。
GFK50风门传感器相关参数
测量范围(0～30)mm干簧继电器吸合
输出信号 开关量
触点容量 DC36V/100mA
型式 Exib I
外形尺寸 传感器组件110×60×35mm磁钢组件80×40×25mm
重量≤0.4kg。
