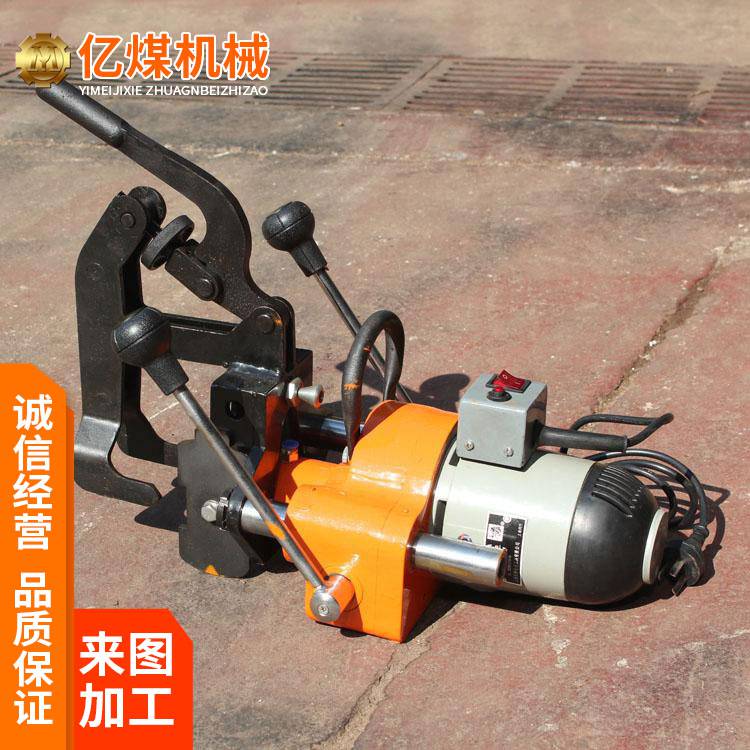

ZG-36电动钢轨钻孔机适用范围
ZG-36电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。整体结构紧凑，夹轨装置具有自锁功能，***准确、钻孔精度高。采用空心钻头，钻孔时具有自动给水功能，是工务部门维修、抢修及大修作业的工具。
ZG-36电动钢轨钻孔机主要技术参数
1、电动机功率： 1.0kW
2、额定电压： 220V
3、空载转速： ≥400r/min
4、钻孔直径： Φ31mm、Φ13.5mm、Φ9.8mm
5、钻孔用时： ≤40s
6、整机质量： 23kg
7、外形尺寸： 530mm×330mm×420mm
ZG-36电动钢轨钻孔机基本结构与工作原理
ZG-36电动钢轨钻孔机工作原理
电动机经减速机构将动力传递给主轴，主轴带动钻头旋转，以进行钻削运动；同时扳动进给搬把，通过齿条使主轴进给运动，达到钻孔的目的。
ZG-36电动钢轨钻孔机基本结构：
1、主运动：电动机、主轴
2、进给运动：进给扳把、齿条、齿轮
3、卡轨机构：夹具体、调整螺母
ZG-36电动钢轨钻孔机使用方法与维护
ZG-36电动钢轨钻孔机使用方法：
1、接通电源前，将空心钻头安装在主轴上。
2、选择与所钻钢轨型号相同的***块9（此***块为组合两用***块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，）安装到前板13上，并拧紧。
3、将装有冷却液的注水桶10放在整机同侧，并把冷却水管12插入进水嘴2。
4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。

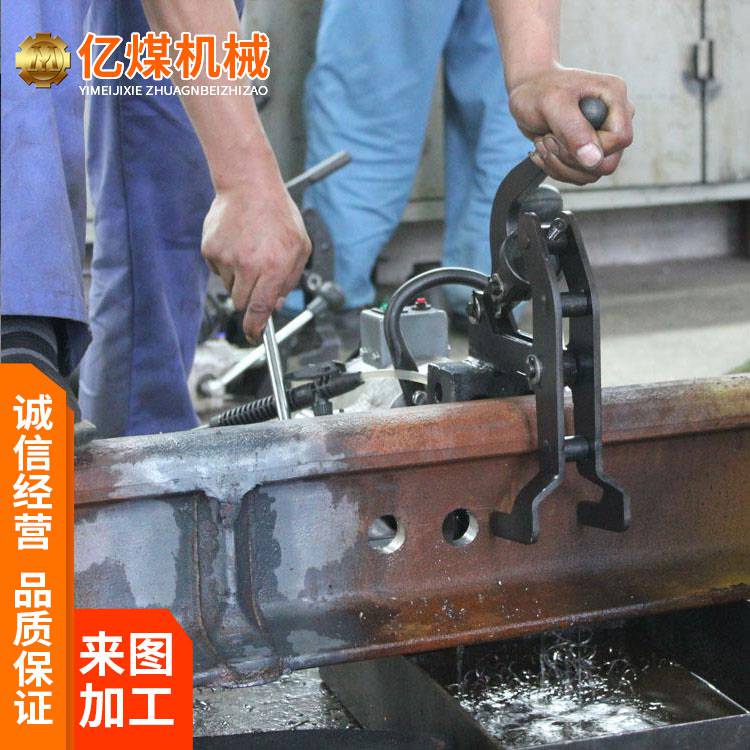

5、抬起卡紧搬把5，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母6，直至下压卡紧搬把时能牢固卡紧钢轨（一般情况下，夹具体7下部两尖部卡在大约钢轨轨腰部位），松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致（采用***尺钻孔，详见9），并且前板与钢轨底面目视垂直，***块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把6，装卡牢固后便可进行钻孔作业。
6、钻孔前，先给注水桶10打气加压（一般在10下左右），将水阀11压下后向前推即为打开状态，然后打开电机开关14，在各部件工作都无异常的情况下，扳动进给搬把8实施钻孔作业，钻孔时***接触钢轨后，冷却液自动流出对钻头冷却。
7、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度。
8、钻孔完毕，操纵进给搬把8将钻头退回，关闭电机。然后先向后推水阀11，松开水阀即停止注水，拿走注水桶，再抬起卡紧搬把5松开卡轨机构，将钻孔机搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。
9、本机***尺4具有钻孔***功能，即（***尺标识50表示50kg/m钢轨用，其它类推）将钻孔机卡轨机构放到钢轨上，下压卡紧搬把5前，拉出标尺***器3，将与所钻轨型对应的***尺4从夹具体7套筒孔插入，使***尺挡片与钢轨端靠紧，标尺***器3对准***尺凹槽，松开标尺***器3进行***，夹紧钢轨前，使***块挡片与钢轨端面靠紧，以保证钻孔***准确。
10、钻孔时，如负载过大，电机过载保护器将自动断开，停止作业，此时应将钻头退回，将过载保护器开关合上，重新启动电机作业。
