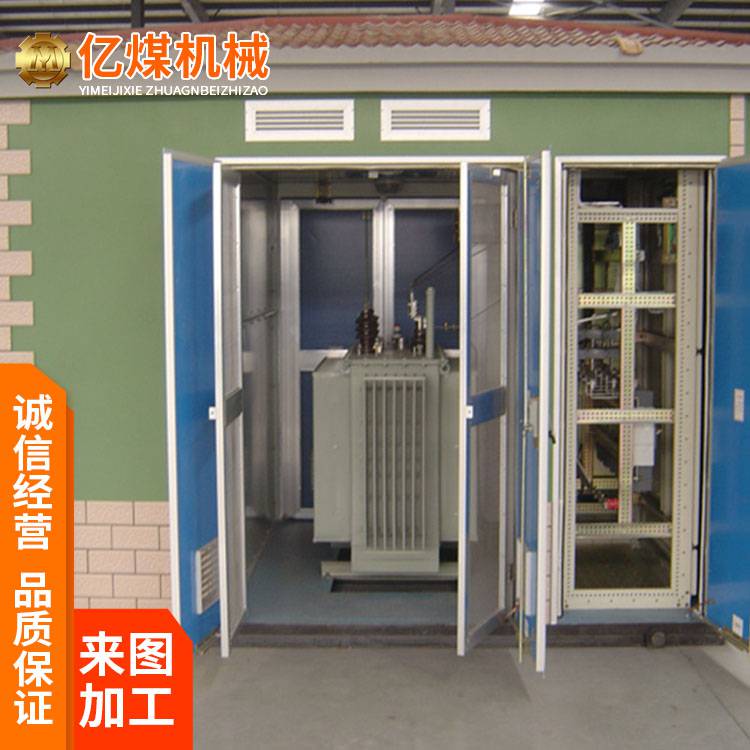

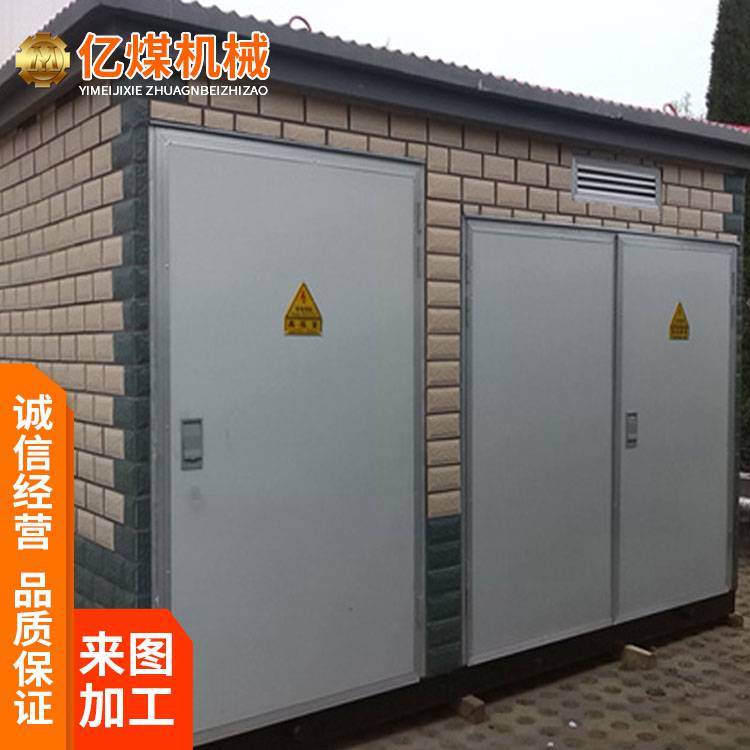

YBM、YBP系列预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。 YBM、YBP系列预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站的1/10～1/5，大大减少了建设费用。在配电系统中可用于环网配电系统，也可用于双电源或***终端配电系统，是目前城乡变电站建设和改造的新型成套设备。 YBM、YBP系列预装式变电站符合SD320-1992《箱式变电站技术条件》和GB/T17467-1998《高压/低压预装式变电站》的标准。
YBM、YBP系列预装式变电站产品技术参数：
序号 | 项目 | 单位 | 高压电器 | 变压器 | 低压电器 |
1 | 额定电压Ue | kV | 7.2、12 | 6/0.4、10/0.4 | 0.4 |
2 | 额定容量Se | kvA | 目型:200～1250 | ||
品型:50～400 | |||||
3 | 额定电流Ie | A | 200～630 | 100～3000 | |
4 | 额定开断电流 | A | 负荷开关400～630A | 15～63 | |
kA | 组合电器取决于熔断器 | ||||
5 | 额定短时 耐受电流(秒) | kA(xs) | 20×(2) | 200～400kvA | 15×1 |
12.5×(4) | 400kvA | 30×1 | |||
6 | 额定峰值 耐受电流 | kA | 31.5、50 | 200～400kvA | 30 |
400kvA | 63 | ||||
7 | 额定关合电流 | kA | 31.5、50 | ||
8 | 工频 耐受电压lmin | kA | 相对地及相同32、40 | 油浸:35/5min | ≤300V时2kV |
隔离断口34、48 | 干式:28/5min | 300,660V时2.5kV | |||
9 | 雷电冲击 | kV | 相对地及相同60、75 | 75 | |
隔离断口75、85 | 75 | ||||
10 | 噪声水平 | dB | 油浸:＜55 | ||
干式:＜65 | |||||
11 | 防护等级 | IP23D | |||
12 | 外形尺寸 | 根据所选变压器容量和形式，选定不同的外形尺寸。 | |||
