以太网接口防雷电路：
说明：

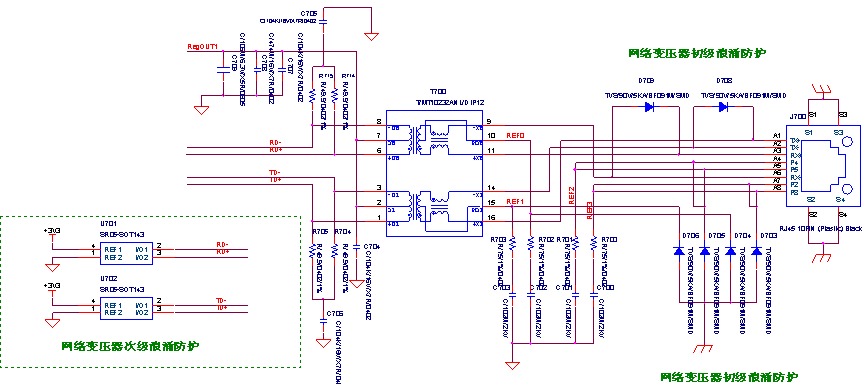

1、 此电路为以太网接口的标准防雷电路，包括了初级和次级防雷保护电路。应用于以太网口可能接到室外的产品。
2、 此电路要求产品有接大地的接口，如果没有，初级防雷保护电路的共模防护将不起作用。
3、 此电路采用的POE以太网接口作为例子，C700 – C703使用4个电容为POE电路考虑，如果没有POE电路，可共用为一个电容，请参见普通的以太网接口电路。
4、 防护器件：
D703 – D706，D708，D709组成初级防护，接的地为大地，U701、U702构成次级防护，接的地为数字地。
D703 – D706，D708，D709防护器件典型型号： 90V贴片放电管。
防护器件的选择要根据对以太网口的雷击测试要求来定。
电路的简化：
由于在很多认证中，不做以太网接口的差模雷击测试，而在实际使用中，共模雷击为主要的雷击失效原因，对电路可做简化，去掉D708、D709。
进一步的电路简化：只考虑共模雷击测试和实际使用中的共模雷击防护，***小电路为：去掉D703、D705、D708、D709、U701、U702，防护器件只保留D704、D706。
在做电路的简化前，需要明确测试和使用的要求，在成本和性能之间取得平衡。
