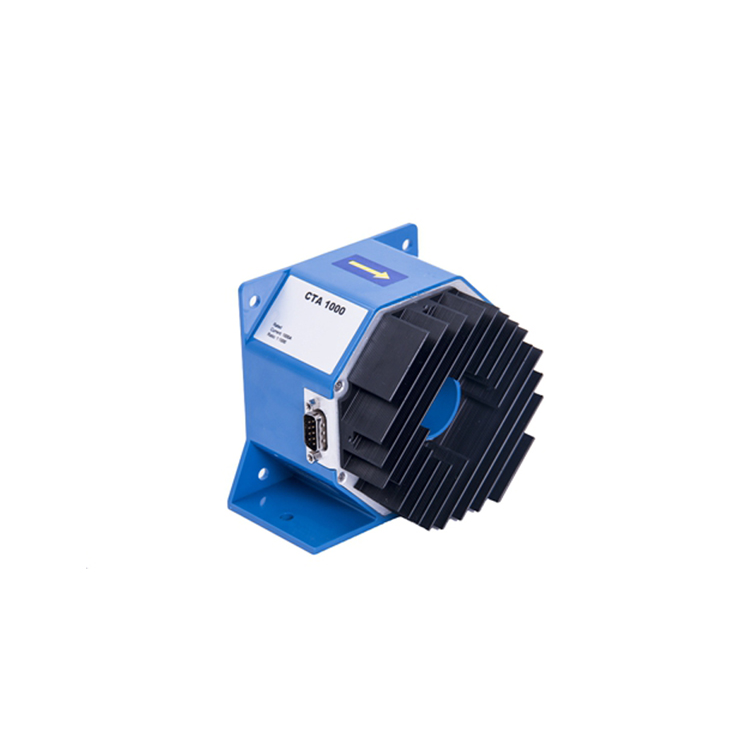

知用高精度电流互感器CTA1000（1000A/500kHz）
CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从60A到1000A；精度高达0.03%；带宽达到800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，***，实验室等场合。
CTA系列互感器包括CTA60(60A)，CTA200(200A)，CTA700(700A)，CTA1000(1000A)。CTA60 和CTA200 测量孔径为26mm；CTA700和CTA1000测量孔径为30mm。标准的9 pin D-Sub male接口；工作状态LED指示功能；使用方便，安全可靠。
测量电流范围±1000A
精度高达0.03%
产品规格
测量条件: 温度: 25℃; 供电电压: ±Uc =±15V
| 型 号 | CTA1000 | ||
| 测量连续直流电流IPN DC | 1000A | ||
| 测量连续有效值电流IPN | 707A | ||
| 测量电流范围IPM | ±1000A | ||
| 电流传输比 KN | 1:1000 | ||
| 输出电流IS | ±1000mA | ||
| 精度(DC,50/60Hz正弦波) | ≤±(读数的0.03%+30uA) | ||
| 带宽(±3dB) BW | 500kHz | ||
| 负载电阻RM（在整个测量电流，温度，工作电压范围内） | RM min | RM max | |
| 0 | 3Ω | ||
| 参考图1 | |||
| 过载能力＠单个脉冲100ms | ±4000A | ||
| 供电电压 | ±15V(±5%) | ||
| 供电电流 | ≤80mA+IS | ||
| 额定工作电压 RMS（IEC61010-1） | Basic insulation | 300V | |
| Beinforced insulation | 150V | ||
| 测量孔径 | 30mm | ||
| 二次接口 | D-Sub-9Pin | ||
| 固定螺丝和紧固扭矩 | M5不锈钢螺丝*4；3.7Nm M6不锈钢螺丝*2；4.4Nm | ||
