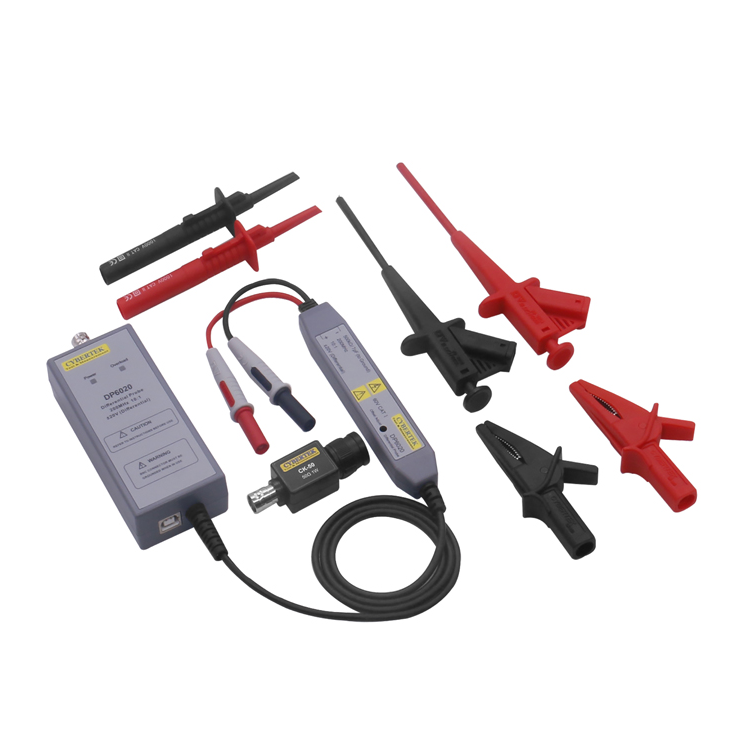

知用低压差分探头DP6020（20V/ 200MHz）
概述
DP6020探头是具有浮地测量功能的低压差分探头。测量电压±20V(DC+Pk),其带宽达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。
应用
（1）浮地差分信号测量
（2）高速功率测量
（3）数字差分总线
（4）汽车串行总线（CAN、LIN、FlexRay）
精度(读数的%) ±2%
输入差动电压 20V
带宽 200MHz
衰减比 10X
电气规格

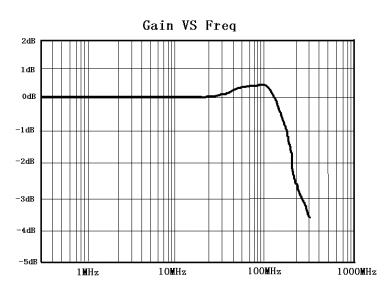

| 带宽(-3dB) | 200MHz(参考图1频率响应曲线) | |
| 上升时间 | ≤1.75ns | |
| 精度(读数的%) | ±2% | |
| 衰减比 | 10:1 | |
| 差分测量电压(DC + Peak AC) | ±20V | |
| 共模输入电压 | ±60V | |
| 额定输入电压（每一端对地） | ±60V | |
| 输入阻抗 | 单端对地 | 500kΩ |
| 两输入端 | 1MΩ | |
| 输入电容 | 单端对地 | ＜7pF |
| 两输入端 | ＜3.5pF | |
| 输出电压摆动 | ±2V(驱动50Ω示波器输入) | |
| 偏置（典型值） | ±2mV | |
| 偏置调整范围（典型值） | ±95mV | |
| CMRR | 50Hz/60Hz | ＞80dB |
| 10MHz | ＞50dB | |
| 噪声(Vrms) | 6mV | |
| 过载指示电压阀值 | ≥20V | |
| ***时间 | 探头主机 | 11ns |
| BNC线(1m) | 5ns | |
| 过载指示灯 | 过载时，指示灯红灯亮 | |
| 终端负载要求 | 50Ω | |
| 电源 | USB 5V/1A适配器 | |
