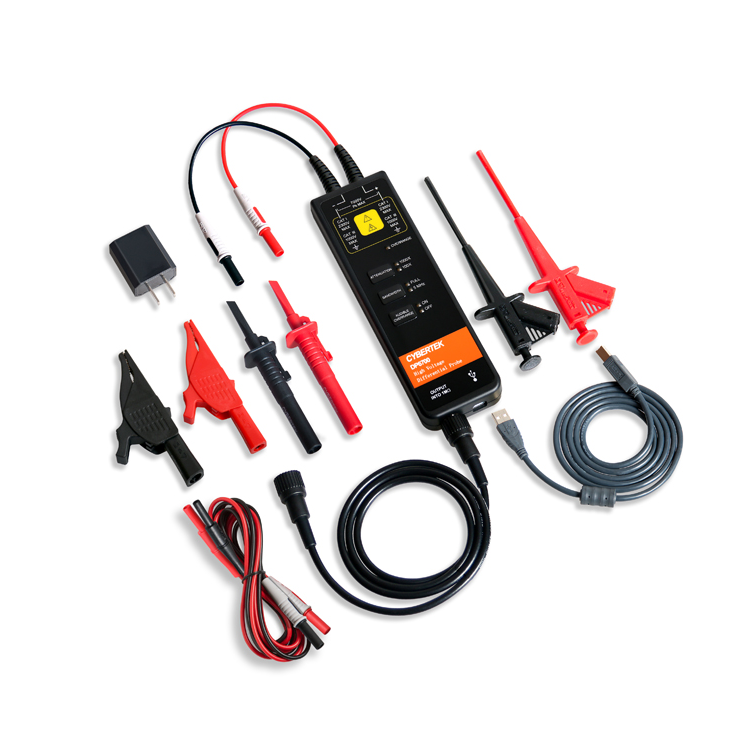

知用高压差分探头DP6000系列DP6700A(7000V/100MHz)
DP6000系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽达到200MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声***能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
带宽(-3dB)DC to 100MHz
上升时间 ≤3.5ns
精度 ±2%
量程选择(衰减比) 100X/1000X
带宽限制(5MHz) ≥-3dB@5MHz
电气规格
| 型 号 | DP6700(A) | |||
| 带宽(-3dB) | DP6700 | 70MHz | ||
| DP6700A | 100MHz | |||
| 上升时间 | DP6700 | ≤5ns | ||
| DP6700A | ≤3.5ns | |||
| 精度 | ±2% | |||
| 量程选择(衰减比) | 100X/1000X | |||
| 差分测量电压(DC + Peak AC) | 100X | ±700V | ||
| 1000X | ±7000V | |||
| 共模电压(DC + Peak AC) | ±7000V | |||
| 差模电压VS频率曲线 | 参考图1 | |||
| 输入对地电压（Vrms） | 1000V CATIII 2300V CATI | |||
| 输入阻抗 | 单端对地 | 20M | ||
| 两输入端 | 40MΩ | |||
| 输入电容 | 单端对地 | ＜5pF | ||
| 两输入端 | ＜2.5pF | |||
| CMRR | DC | ＞80dB | ||
| 100kHz | ＞60dB | |||
| 1MHz | ＞50dB | |||
| 噪声(Vrms) | 100X | ＜200mV | ||
| 1000X | ＜1.2V | |||
| 过载指示电压阀值 | 100X | ≥700 | ||
| 1000X | ≥7000V | |||
| ***时间 | 探头主机 | 9ns | ||
| BNC线(1m) | 5ns | |||
