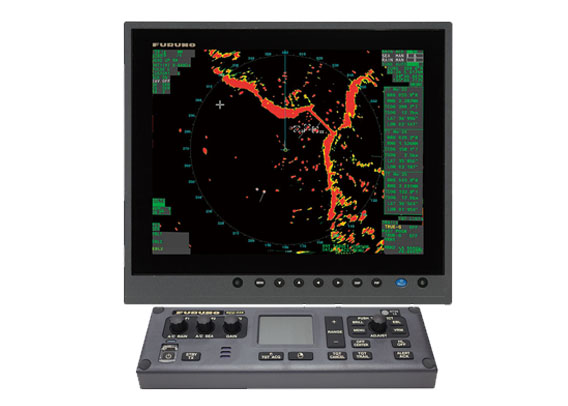

古野FAR-1513-BB船用96海里航海雷达 船检CCS证书
规格
天线
输出功率 12 kW
类型 槽式波导管天线阵: 4 ft (XN12A), 6 ft (XN13A)
频率 9410 MHz ±30 MHz, P0N
波束宽度 (水平) 1.9° (XN12A), 1.35° (XN13A)
波束宽度 (垂直) 20°
量程范围 0.125 - 120 NM
转速 24 rpm (RSB-0070), 48 rpm (RSB-0073)
重量 XN12A: 25 kg
XN13A: 27 kg
显示单元
显示单元 1024 x 768 (XGA)*
*显示器选配
显示模式 船艏向上，右舷向上，北向上(TM/RM)，航向向上，船尾向上
其他功能 目标分析(Target Analyzer?）,快速目标***(Fast Target Tracking?), AIS, 回波尾迹
重量 处理单元: DC 6.2 kg 13.7 lb, AC 6.8 kg 15 lb
雷达控制单元: 1.2 kg 2.6 lb
天线单元: (XN12A) 25 kg 55.1 lb, (XN12A) 27 kg 59.5 lb
环境
温度 天线单元: -25℃ to +55℃ (存储: +70℃ 或小于)
处理单元: -15℃ to +55℃
防水等級 天线单元: IP26
处理器单元: IP20 (IP22: 选配)
控制单元: IP22
电源
电源 24 VDC：5.0 A ***大 (24 rpm), 5.6 A ***大 (48 rpm)
整流器 (RU-1746B-2, 选配): 100-115/200-230 VAC, 1 单相, 50/60Hz
