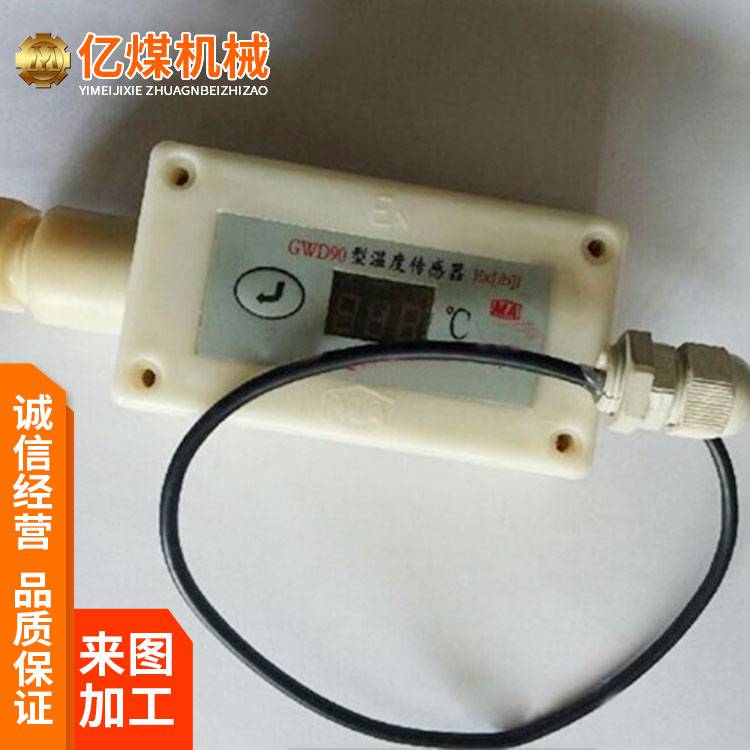

GWD90温度传感器主要用于对煤矿井下胶带运输机因滚筒摩擦引起的温度过高，进行监控，分50℃、60℃、70℃三档，供使用现场选择用，正常时，温度传感器“温度”端输出高电平，当被检测温度超过整定温度时，输出低电平，自动切断皮带机电源，实现超温保护。温度传感器为本安型全封闭结构，有三个接线螺钉供与主机配接用。
GWD90温度传感器相关参数
动作温度：分为三档50℃±3℃、60℃±3℃、70℃±3℃
***时间：2秒。
外形尺寸：150mm×62mm×45mm；
质量：0.5kg。
传感器就在下列环境条件下正常工作
环境温度：0～40℃；
相对湿度%；
大气压力：86～106kpa。
工作电压：DC12V
工作电流50mA；
大电缆长度1000m，分布电感≤1mH/km；
分布电容≤0.1μf/km。
本安参数及技术性能：Ui：DC12V。Ii：50mA；Li：0mH； Ci：0.13nF。
GWD90温度传感器动作性能
被测点温度超过动作温度时，传感器输出≤0.5V低电平；被测点温度低于动作温度时，传感器输出≥5V高电平。
温度传感器的调试一般在地面进行，将温度传感器的温度整定值用温水逐一进行实验，温度达到整定值时，超温保护应动作。主机“超温”指示登亮，同时发出响亮的“超温”语言报警声。温度保护的整定值，应依据现场需要保护的温度值在地面整定好，安装后一般不再调试。智能温度传感器频率输出为三极管集电极开路输出，可直接与皮带机保护智温接口相接，用示波器测试时，请将频率输出口通过1K电阻接地，用示波器可测出200-1000Hz频率信号； 按住设定键5-8s 后释放，进入温度设定状态，此时再按设定键，设定温度会在30-90℃之间变化，释放后，再按设定键几秒钟，进入正常检测状态，并显示实时温度值。
设定完成后，设定值被保存，当温度超过设定值时，继电器会吸合。
